Kurzanleitung zur Funktionsmatrix

Hinweis!
• Beachten Sie unbedingt die allgemeinen Hinweise → Seite 57
• Funktionsbeschreibungen → Handbuch "Beschreibung Gerätefunktionen"
HOME-Position → F → Einstieg in die Funktionsmatrix
1.
→ Block auswählen (z.B. AUSGÄNGE) → F
2. O/ S
→ Gruppe auswählen (z.B. STROMAUSGANG 1) → F
3. O/ S
→ Funktionsgruppe auswählen (z.B. EINSTELLUNGEN) → F
4. O/ S
5. Funktion auswählen (z.B. ZEITKONSTANTE) und
Parameter ändern/Zahlenwerte eingeben:
OS → Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F → Abspeichern der Eingaben
6. Verlassen der Funktionsmatrix:
– X (Esc) länger als 3 Sekunden betätigen → HOME-Position
– X (Esc) mehrmals betätigen → schrittweiser Rücksprung zur HOME-Position
Esc
-
+
➀
E
➁
+
–

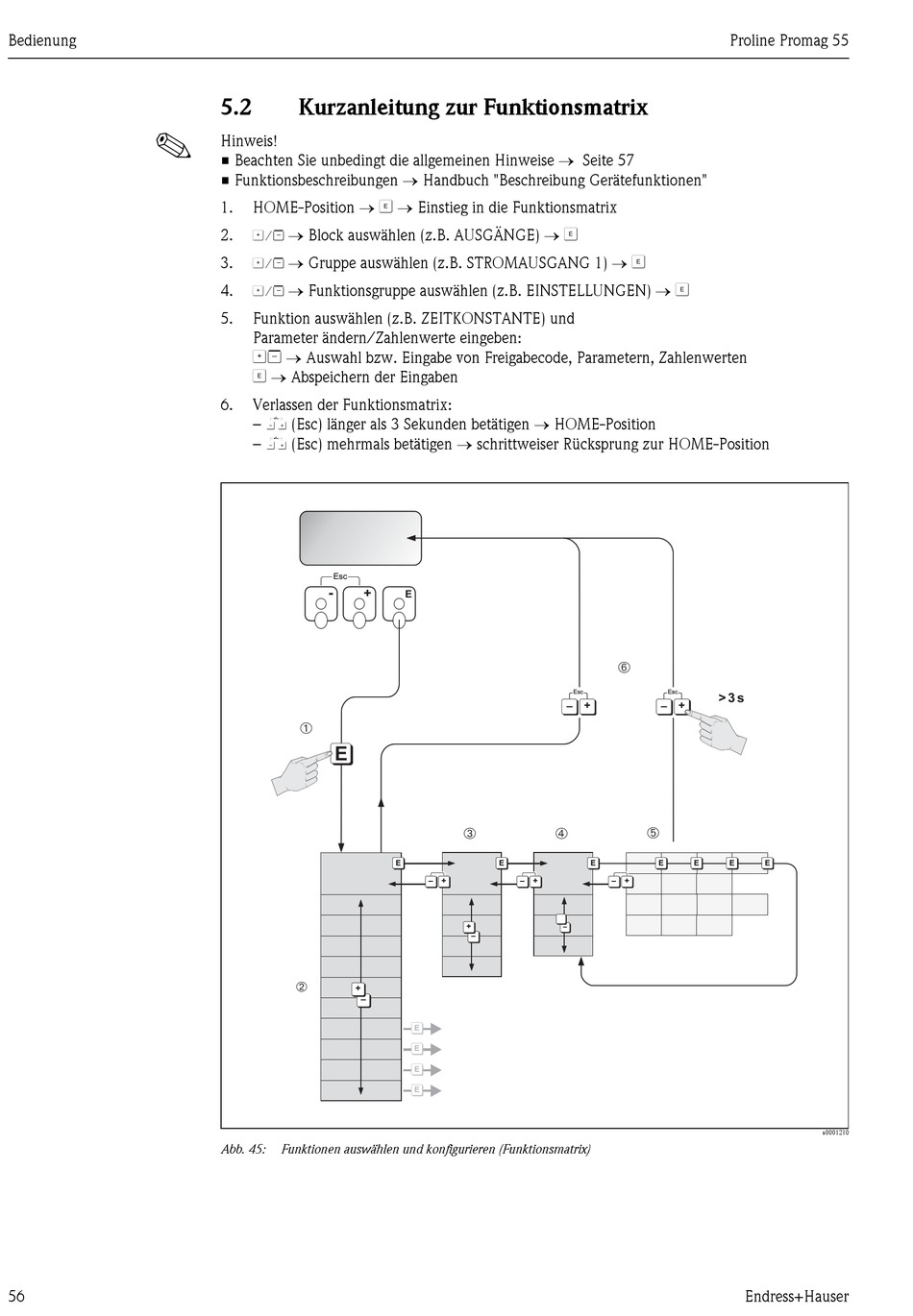

Abb. 45: Funktionen auswählen und konfigurieren (Funktionsmatrix)
E
–
➂ ➃
E E
– + – +
+
–
–
E
E
E
E
Proline Promag 55
➅
Esc Esc > 3 s
+ +
–
➄
E E E E
– +
