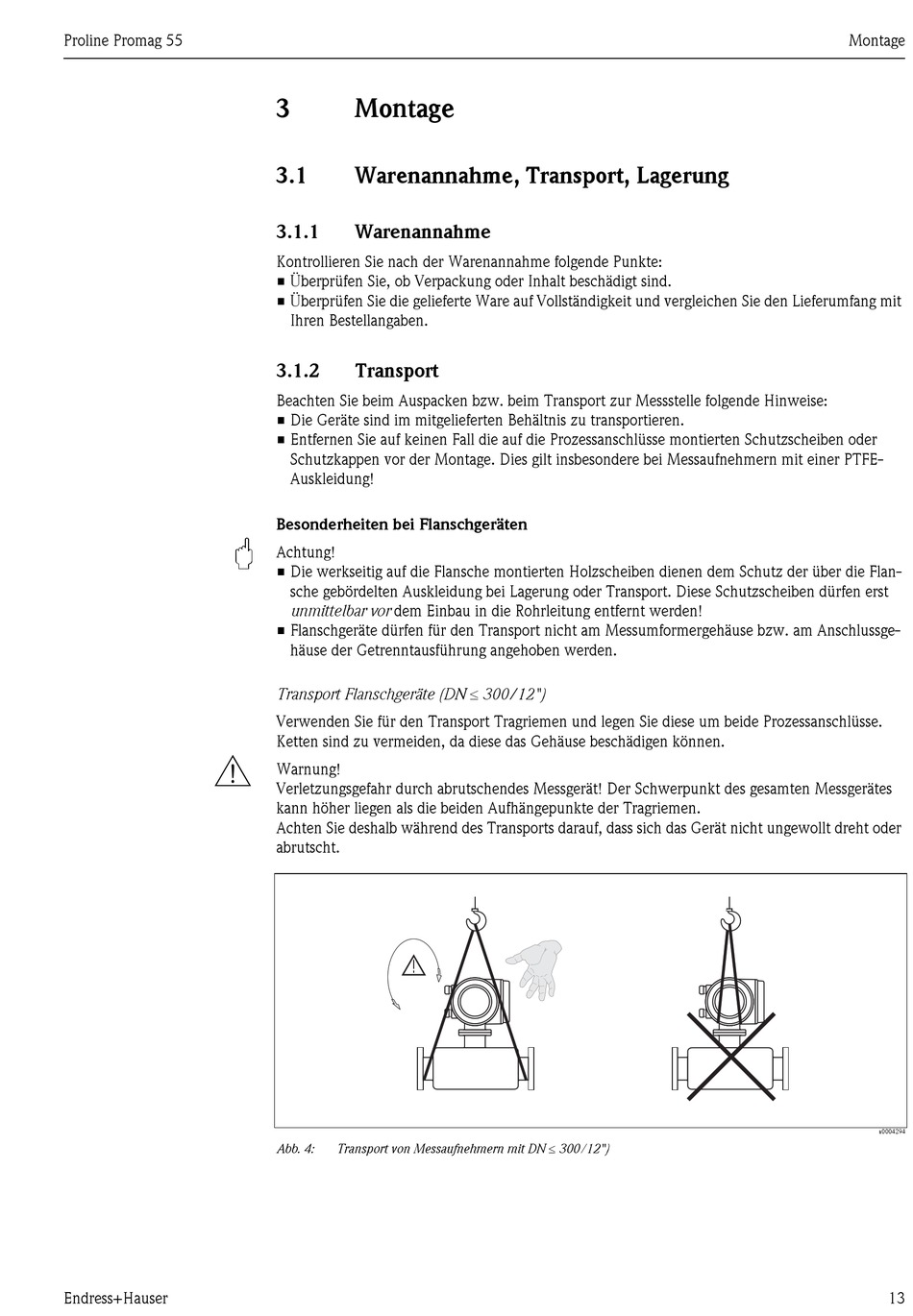

Montage; Warenannahme, Transport, Lagerung; Warenannahme; Transport - Endress+Hauser Proline Promag 55 Betriebsanleitung

Proline Promag 55
"
#
Endress+Hauser
3

Montage

3.1

Warenannahme, Transport, Lagerung

3.1.1

Warenannahme

Kontrollieren Sie nach der Warenannahme folgende Punkte:
• Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.
• Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit
Ihren Bestellangaben.
3.1.2

Transport

Beachten Sie beim Auspacken bzw. beim Transport zur Messstelle folgende Hinweise:
• Die Geräte sind im mitgelieferten Behältnis zu transportieren.
• Entfernen Sie auf keinen Fall die auf die Prozessanschlüsse montierten Schutzscheiben oder
Schutzkappen vor der Montage. Dies gilt insbesondere bei Messaufnehmern mit einer PTFE-
Auskleidung!
Besonderheiten bei Flanschgeräten
Achtung!
• Die werkseitig auf die Flansche montierten Holzscheiben dienen dem Schutz der über die Flan-
sche gebördelten Auskleidung bei Lagerung oder Transport. Diese Schutzscheiben dürfen erst
unmittelbar vor dem Einbau in die Rohrleitung entfernt werden!
• Flanschgeräte dürfen für den Transport nicht am Messumformergehäuse bzw. am Anschlussge-
häuse der Getrenntausführung angehoben werden.
Transport Flanschgeräte (DN ≤ 300/12")
Verwenden Sie für den Transport Tragriemen und legen Sie diese um beide Prozessanschlüsse.
Ketten sind zu vermeiden, da diese das Gehäuse beschädigen können.
Warnung!
Verletzungsgefahr durch abrutschendes Messgerät! Der Schwerpunkt des gesamten Messgerätes
kann höher liegen als die beiden Aufhängepunkte der Tragriemen.
Achten Sie deshalb während des Transports darauf, dass sich das Gerät nicht ungewollt dreht oder
abrutscht.
Transport von Messaufnehmern mit DN ≤ 300/12")
Abb. 4:
Montage
a0004294
13
