Proline Promag 55
SIP-Reinigung
Elektromagnetische Verträg-
lichkeit (EMV)
Messstofftemperaturbereich
Endress+Hauser
Promag S:
möglich mit PFA (max. Temperatur beachten)
nicht möglich mit PU, PTFE, Hartgummi, Naturgummi
Promag H:
möglich (max. Temperatur beachten)
Nach IEC/EN 61326 sowie der NAMUR-Empfehlung NE 21
10.1.9

Einsatzbedingungen: Prozess

Die zulässige Temperatur ist von der Messrohrauskleidung abhängig
Promag S:
• 0...+80 °C (+32...+176 °F) bei Hartgummi (DN 65...600 / 2½...24"
• 0...+60 °C (+32...+140 °F) bei Naturgummi (DN 65...600 / 2½...24")
• –20...+50 °C (–4...+122 °F) bei Polyurethan (DN 25...600 / 1...24")
• –20...+180 °C (–4...+356 °F) bei PFA (DN 25...200 / 1...8"),
Einschränkungen → siehe Diagramme
• –40...+130 °C (–40...+266 °F) bei PTFE (DN 15...600 / ½...24"),
Einschränkungen → siehe Diagramme
T A
[°F] [°C]
140
100
0
-20
-40
-40

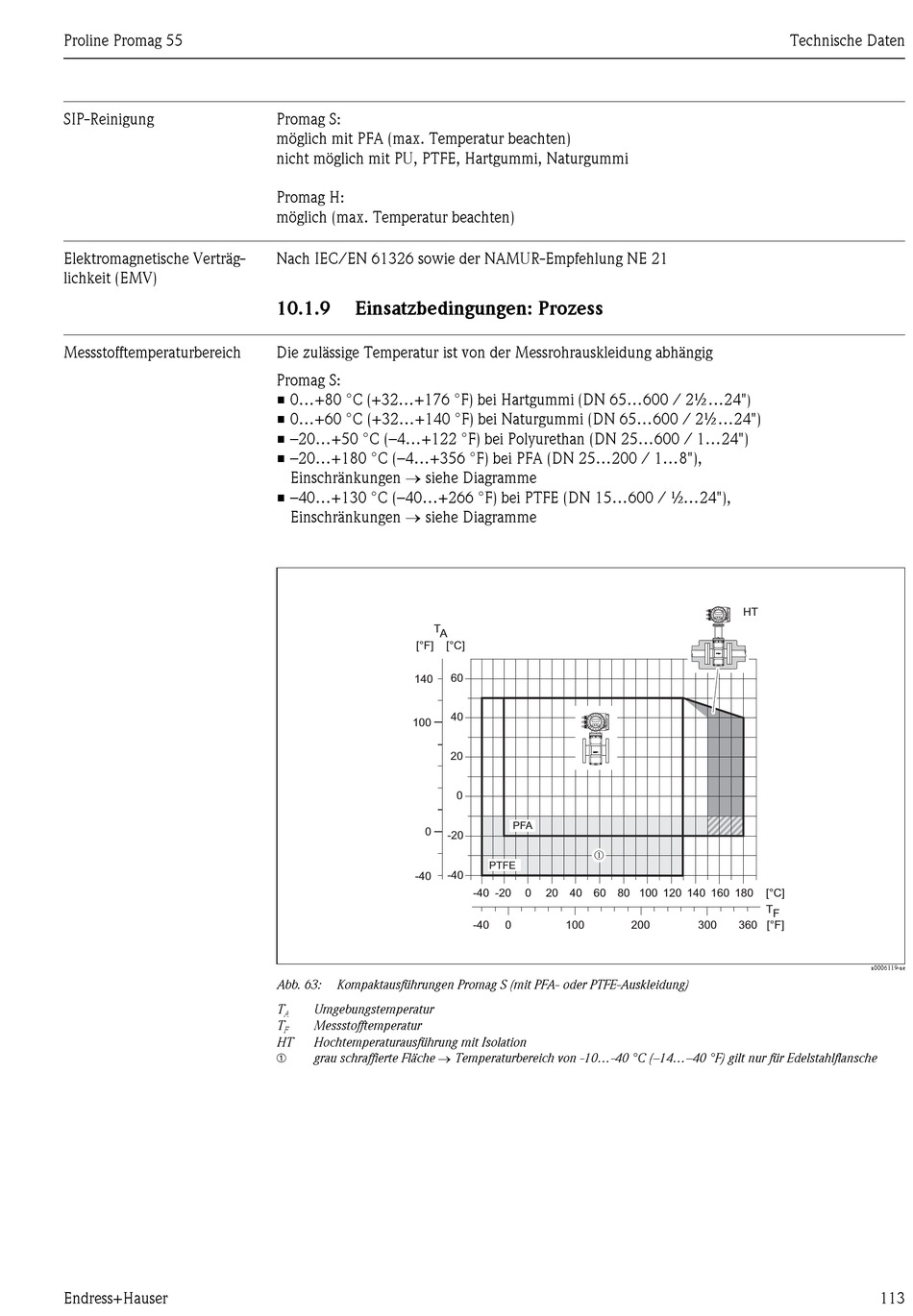

Abb. 63: Kompaktausführungen Promag S (mit PFA- oder PTFE-Auskleidung)
T Umgebungstemperatur
A
T Messstofftemperatur
F
HT Hochtemperaturausführung mit Isolation
➀ grau schraffierte Fläche → Temperaturbereich von -10...-40 °C (–14...–40 °F) gilt nur für Edelstahlflansche
60
40
20
0
PFA
m
PTFE
-40 -20 0 20 40 60 80
-40 0 100
Technische Daten
)
HT
100 120 140 160 180 [°C]
T F
200 300 360 [°F]
a0006119-ae
113
