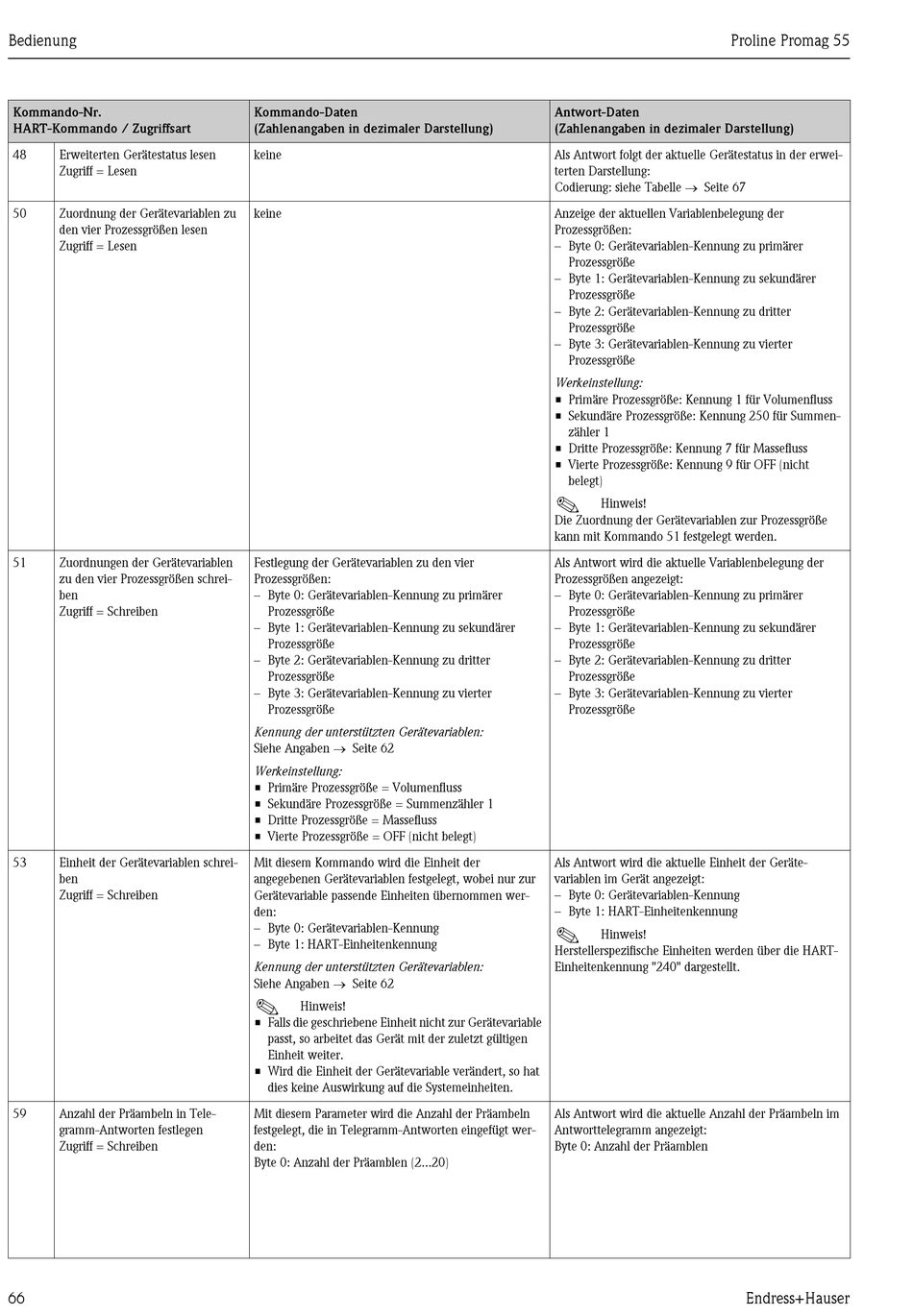

Bedienung
Kommando-Nr.
HART-Kommando / Zugriffsart
48 Erweiterten Gerätestatus lesen
Zugriff = Lesen
50 Zuordnung der Gerätevariablen zu
den vier Prozessgrößen lesen
Zugriff = Lesen
51 Zuordnungen der Gerätevariablen
zu den vier Prozessgrößen schrei-
ben
Zugriff = Schreiben
53 Einheit der Gerätevariablen schrei-
ben
Zugriff = Schreiben
59 Anzahl der Präambeln in Tele-
gramm-Antworten festlegen
Zugriff = Schreiben
66
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
keine
Festlegung der Gerätevariablen zu den vier
Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Kennung der unterstützten Gerätevariablen:
Siehe Angaben → Seite 62
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = Massefluss
• Vierte Prozessgröße = OFF (nicht belegt)
Mit diesem Kommando wird die Einheit der
angegebenen Gerätevariablen festgelegt, wobei nur zur
Gerätevariable passende Einheiten übernommen wer-
den:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
Kennung der unterstützten Gerätevariablen:
Siehe Angaben → Seite 62
!
Hinweis!
• Falls die geschriebene Einheit nicht zur Gerätevariable
passt, so arbeitet das Gerät mit der zuletzt gültigen
Einheit weiter.
• Wird die Einheit der Gerätevariable verändert, so hat
dies keine Auswirkung auf die Systemeinheiten.
Mit diesem Parameter wird die Anzahl der Präambeln
festgelegt, die in Telegramm-Antworten eingefügt wer-
den:
Byte 0: Anzahl der Präamblen (2...20)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort folgt der aktuelle Gerätestatus in der erwei-
terten Darstellung:
Codierung: siehe Tabelle → Seite 67
Anzeige der aktuellen Variablenbelegung der
Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Kennung 1 für Volumenfluss
• Sekundäre Prozessgröße: Kennung 250 für Summen-
zähler 1
• Dritte Prozessgröße: Kennung 7 für Massefluss
• Vierte Prozessgröße: Kennung 9 für OFF (nicht
belegt)
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozessgröße
kann mit Kommando 51 festgelegt werden.
Als Antwort wird die aktuelle Variablenbelegung der
Prozessgrößen angezeigt:
– Byte 0: Gerätevariablen-Kennung zu primärer
Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer
Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Als Antwort wird die aktuelle Einheit der Geräte-
variablen im Gerät angezeigt:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Als Antwort wird die aktuelle Anzahl der Präambeln im
Antworttelegramm angezeigt:
Byte 0: Anzahl der Präamblen
