4.2.4

Anschluss HART

Folgende Anschlussvarianten stehen zur Verfügung:
• Direkter Anschluss an Messumformer über Anschlussklemmen 26(+) / 27(–)
• Anschluss über den 4...20 mA-Stromkreis
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250  aufweisen.
• Funktion STROMBEREICH  "4-20 mA" .
Anschluss HART-Handbediengerät
Siehe auch die von der HART Communication Foundation herausgegebene Dokumentation und
insbesondere HCF LIT 20: "HART, a technical summary".
4 3

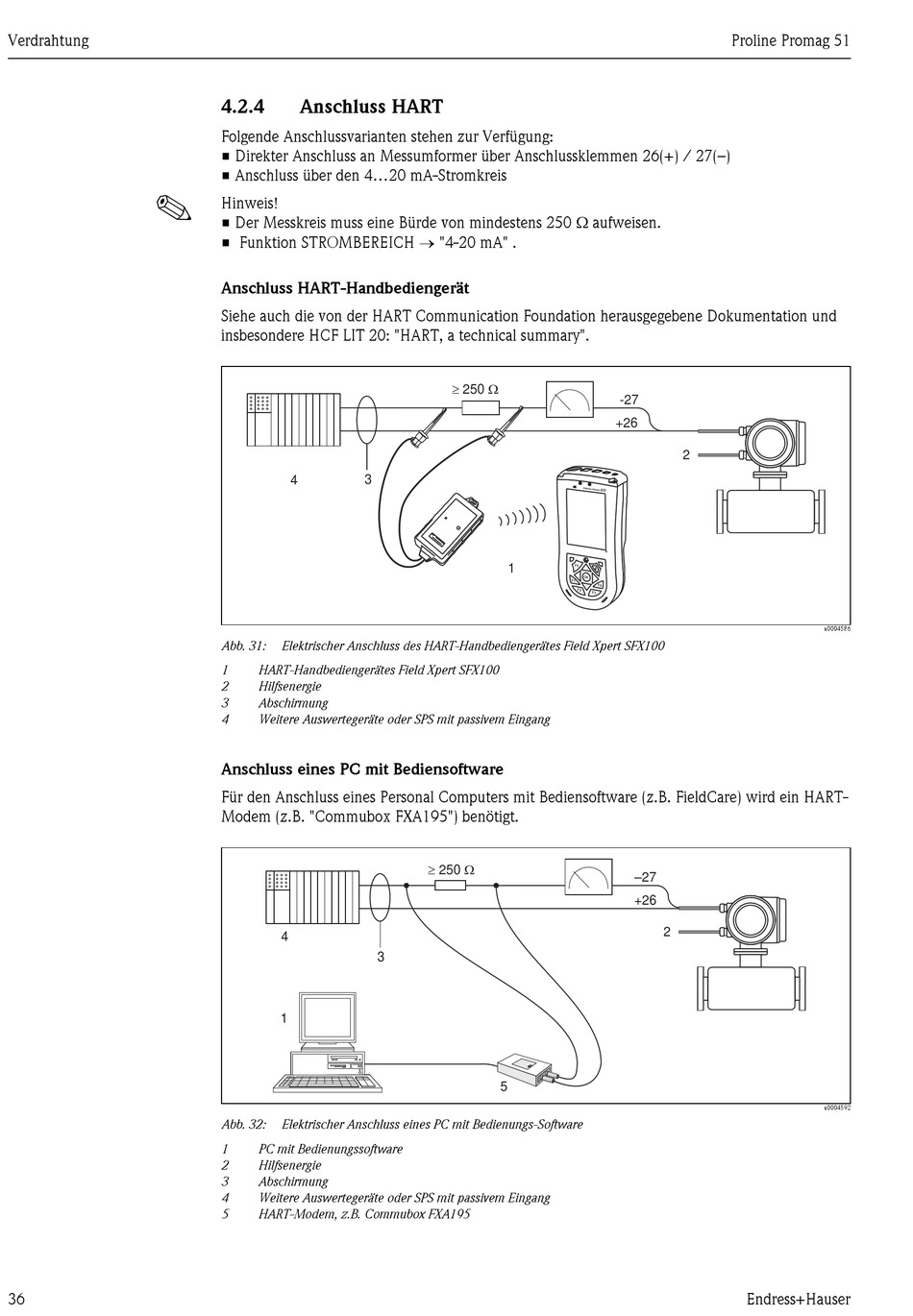

Abb. 31: Elektrischer Anschluss des HART-Handbediengerätes Field Xpert SFX100
1 HART-Handbediengerätes Field Xpert SFX100
2 Hilfsenergie
3 Abschirmung
4 Weitere Auswertegeräte oder SPS mit passivem Eingang

Anschluss eines PC mit Bediensoftware

Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. FieldCare) wird ein HART-
Modem (z.B. "Commubox FXA195") benötigt.
4
3
1
Abb. 32: Elektrischer Anschluss eines PC mit Bedienungs-Software
1 PC mit Bedienungssoftware
2 Hilfsenergie
3 Abschirmung
4 Weitere Auswertegeräte oder SPS mit passivem Eingang
5 HART-Modem, z.B. Commubox FXA195
