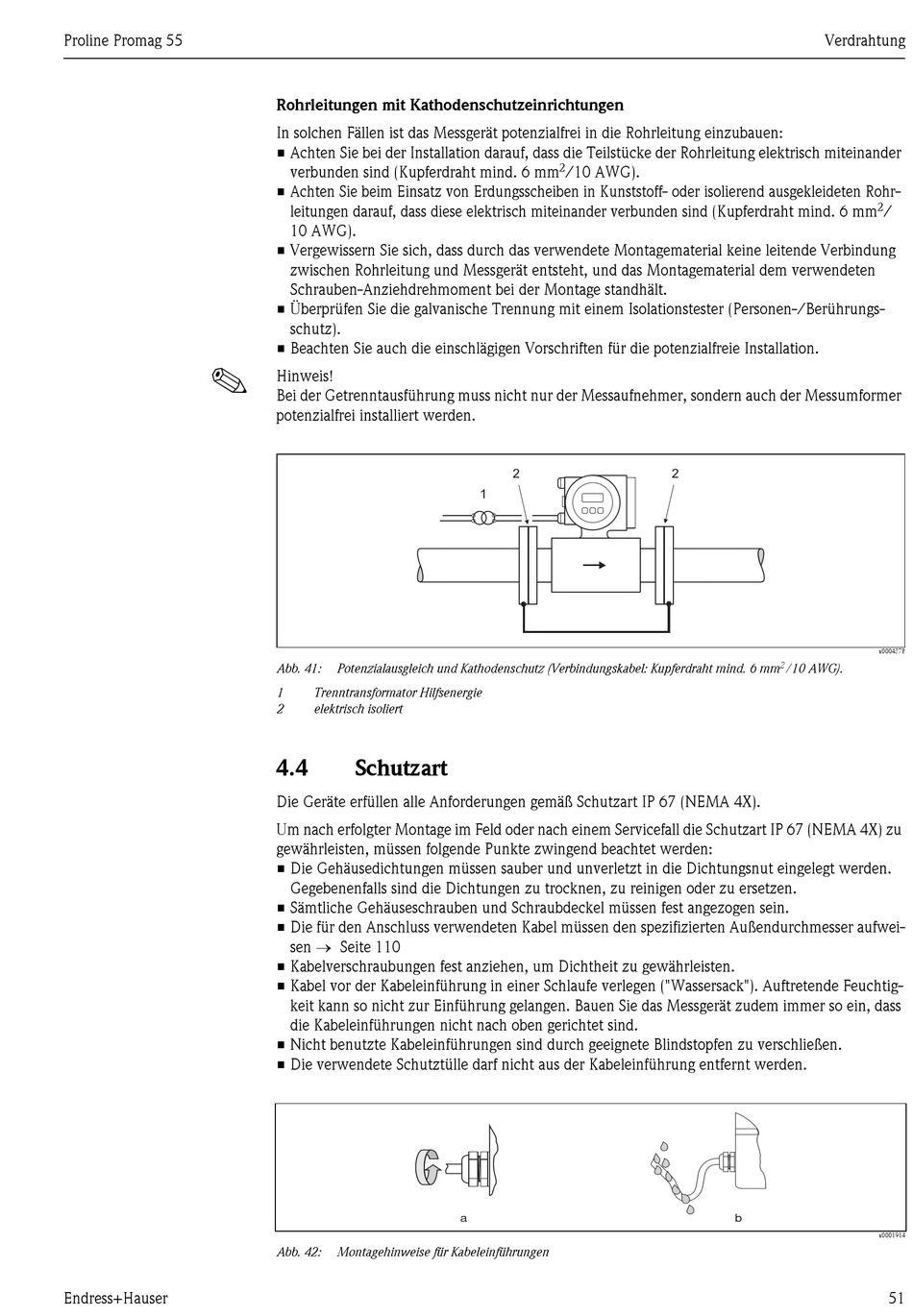

Rohrleitungen mit Kathodenschutzeinrichtungen

In solchen Fällen ist das Messgerät potenzialfrei in die Rohrleitung einzubauen:
• Achten Sie bei der Installation darauf, dass die Teilstücke der Rohrleitung elektrisch miteinander
verbunden sind (Kupferdraht mind. 6 mm
• Achten Sie beim Einsatz von Erdungsscheiben in Kunststoff- oder isolierend ausgekleideten Rohr-
leitungen darauf, dass diese elektrisch miteinander verbunden sind (Kupferdraht mind. 6 mm
10 AWG).
• Vergewissern Sie sich, dass durch das verwendete Montagematerial keine leitende Verbindung
zwischen Rohrleitung und Messgerät entsteht, und das Montagematerial dem verwendeten
Schrauben-Anziehdrehmoment bei der Montage standhält.
• Überprüfen Sie die galvanische Trennung mit einem Isolationstester (Personen-/Berührungs-
schutz).
• Beachten Sie auch die einschlägigen Vorschriften für die potenzialfreie Installation.
Hinweis!
Bei der Getrenntausführung muss nicht nur der Messaufnehmer, sondern auch der Messumformer
potenzialfrei installiert werden.
Abb. 41: Potenzialausgleich und Kathodenschutz (Verbindungskabel: Kupferdraht mind. 6 mm
1 Trenntransformator Hilfsenergie
2 elektrisch isoliert
4.4

Schutzart

Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67 (NEMA 4X).
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 (NEMA 4X) zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser aufwei-
sen → Seite 110
• Kabelverschraubungen fest anziehen, um Dichtheit zu gewährleisten.
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack"). Auftretende Feuchtig-
keit kann so nicht zur Einführung gelangen. Bauen Sie das Messgerät zudem immer so ein, dass
die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch geeignete Blindstopfen zu verschließen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
Abb. 42: Montagehinweise für Kabeleinführungen
2
/10 AWG).
2
1
a
Verdrahtung
2
2
/10 AWG).
b
2
/
a0004378
a0001914
