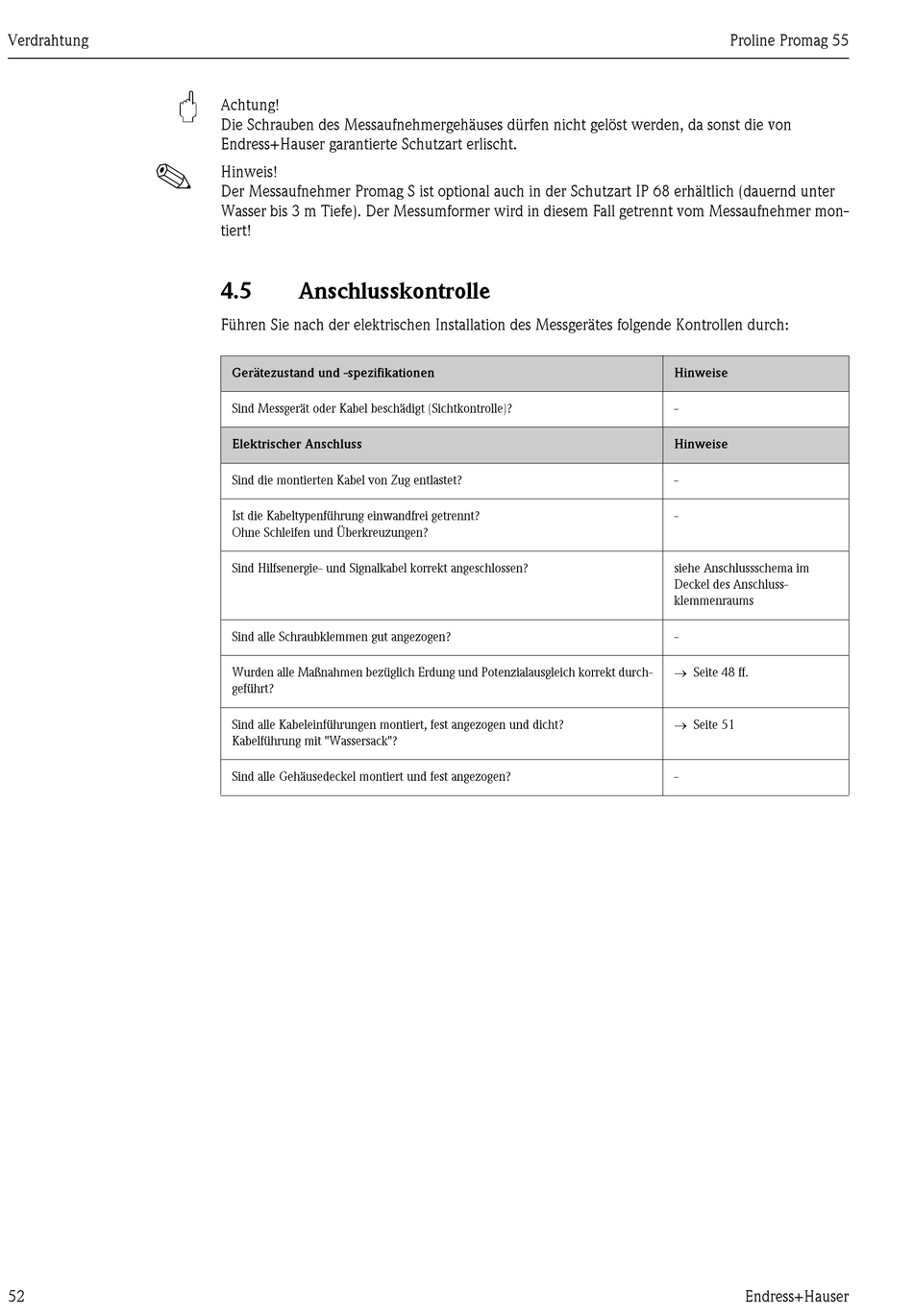

Verdrahtung
"
!
52
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Hinweis!
Der Messaufnehmer Promag S ist optional auch in der Schutzart IP 68 erhältlich (dauernd unter
Wasser bis 3 m Tiefe). Der Messumformer wird in diesem Fall getrennt vom Messaufnehmer mon-
tiert!
4.5

Anschlusskontrolle

Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Wurden alle Maßnahmen bezüglich Erdung und Potenzialausgleich korrekt durch-
geführt?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Proline Promag 55
Hinweise
-
Hinweise
-
-
siehe Anschlussschema im
Deckel des Anschluss-
klemmenraums
-
→ Seite 48 ff.
→ Seite 51
-
