Proline Promag 55
Endress+Hauser

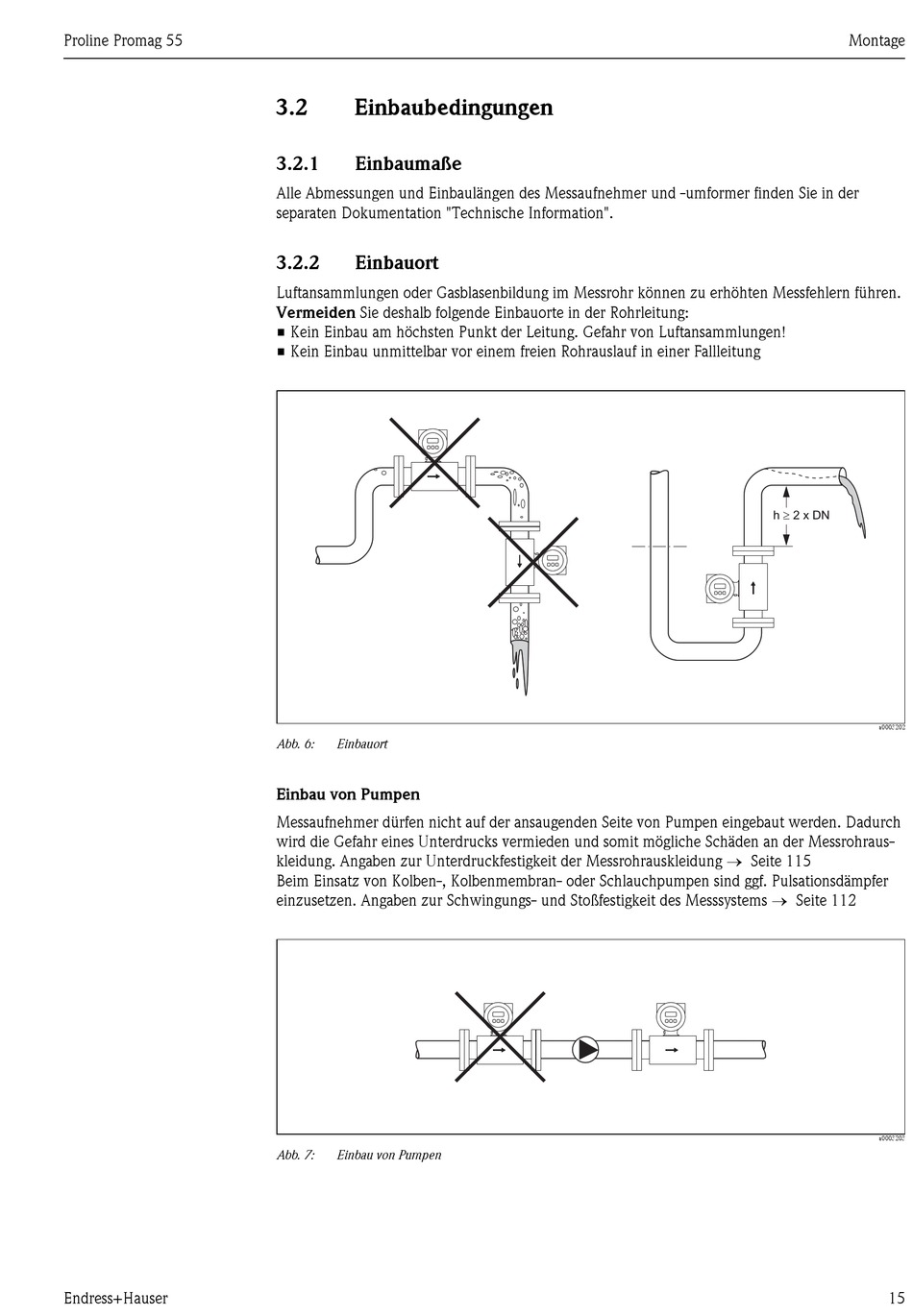

3.2

Einbaubedingungen

3.2.1 Einbaumaße
Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer finden Sie in der
separaten Dokumentation "Technische Information".
3.2.2

Einbauort

Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen.
Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung:
• Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Abb. 6: Einbauort
Einbau von Pumpen
Messaufnehmer dürfen nicht auf der ansaugenden Seite von Pumpen eingebaut werden. Dadurch
wird die Gefahr eines Unterdrucks vermieden und somit mögliche Schäden an der Messrohraus-
kleidung. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → Seite 115
Beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen sind ggf. Pulsationsdämpfer
einzusetzen. Angaben zur Schwingungs- und Stoßfestigkeit des Messsystems → Seite 112
Abb. 7: Einbau von Pumpen
Montage
³
h 2 x DN
a0003202
a0003203
15
