6.4.2

Stromeingang: aktiv/passiv

Die Konfiguration des Stromeinganges als "aktiv" oder "passiv" erfolgt über verschiedene Steckbrü-
cken auf dem Stromeingang-Submodul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten
I/O-Platine ausbauen → Seite 102 ff.
2.
Steckbrücken positionieren → Abb. 54
3.
"
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben Positio-
nen der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen führen und
damit das Messgerät selber oder extern angeschlossene Geräte zerstören!
– Beachten Sie, dass die Positionierung des Stromeingang-Submoduls auf der I/O-Platine, je
nach Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers → Seite 46
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
/ O
U T
I N P
/ O
U T
I N P
/ O
U T
I N P

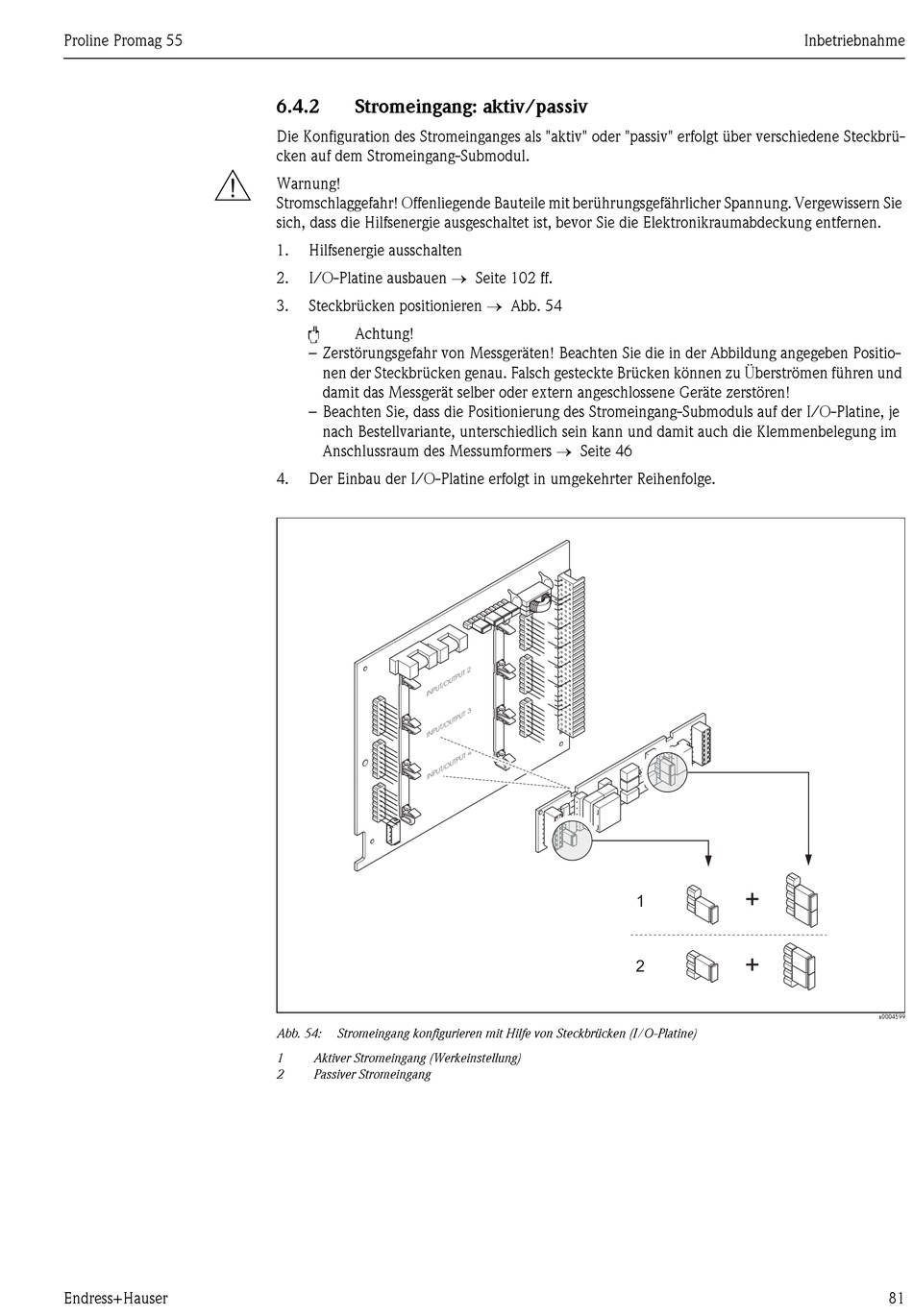

Abb. 54: Stromeingang konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1 Aktiver Stromeingang (Werkeinstellung)
2 Passiver Stromeingang
T 2
P U
U T
T 3
P U
U T
T 4
P U
U T
Inbetriebnahme
+
1
+
2
