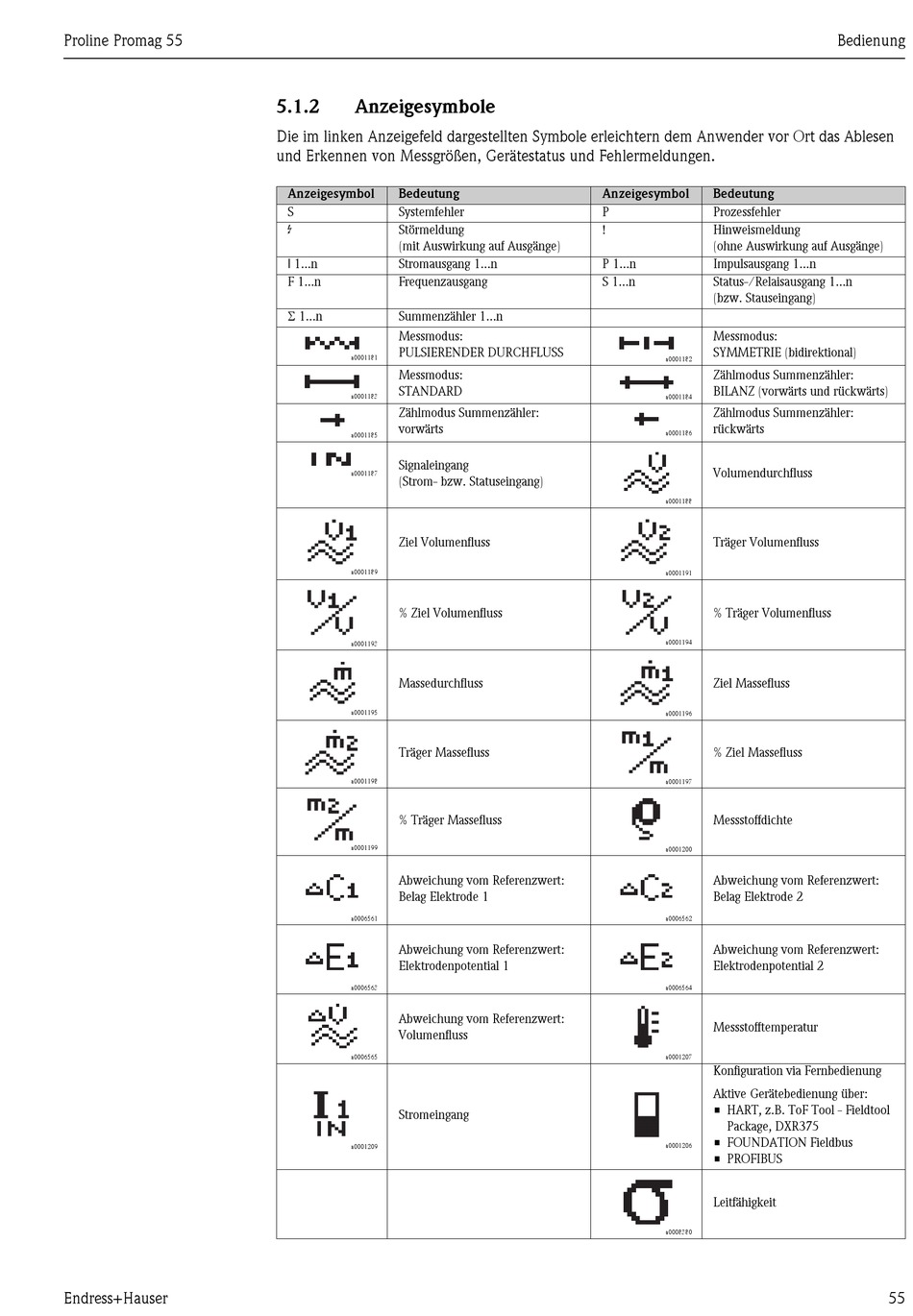

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol Bedeutung
S Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n Stromausgang 1...n
F 1...n Frequenzausgang
Σ 1...n
Summenzähler 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
a0001181
Messmodus:
STANDARD
a0001183
Zählmodus Summenzähler:
vorwärts
a0001185
Signaleingang
a0001187
(Strom- bzw. Statuseingang)
Ziel Volumenfluss
a0001189
% Ziel Volumenfluss
a0001193
Massedurchfluss
a0001195
Träger Massefluss
a0001198
% Träger Massefluss
a0001199
Abweichung vom Referenzwert:
Belag Elektrode 1
a0006561
Abweichung vom Referenzwert:
Elektrodenpotential 1
a0006563
Abweichung vom Referenzwert:
Volumenfluss
a0006565
Stromeingang
a0001209
Anzeigesymbol Bedeutung
P Prozessfehler
! Hinweismeldung
(ohne Auswirkung auf Ausgänge)
P 1...n Impulsausgang 1...n
S 1...n Status-/Relaisausgang 1...n
(bzw. Stauseingang)
Messmodus:
SYMMETRIE (bidirektional)
a0001182
Zählmodus Summenzähler:
BILANZ (vorwärts und rückwärts)
a0001184
Zählmodus Summenzähler:
rückwärts
a0001186
Volumendurchfluss
a0001188
Träger Volumenfluss
a0001191
% Träger Volumenfluss
a0001194
Ziel Massefluss
a0001196
% Ziel Massefluss
a0001197
Messstoffdichte
a0001200
Abweichung vom Referenzwert:
Belag Elektrode 2
a0006562
Abweichung vom Referenzwert:
Elektrodenpotential 2
a0006564
Messstofftemperatur
a0001207
Konfiguration via Fernbedienung
Aktive Gerätebedienung über:
• HART, z.B. ToF Tool - Fieldtool
Package, DXR375
• FOUNDATION Fieldbus
a0001206
• PROFIBUS
Leitfähigkeit
a0008380
Bedienung
55
