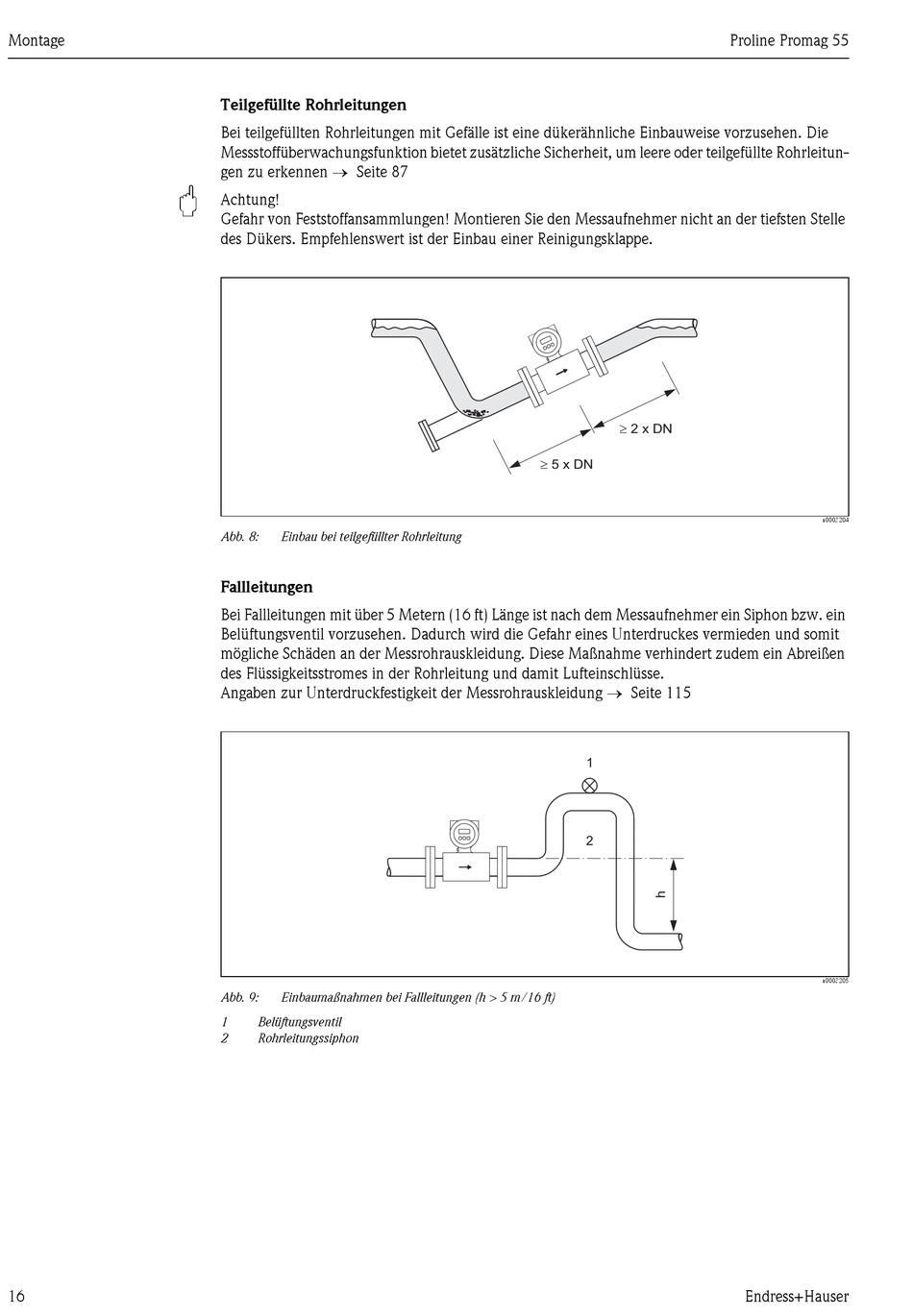

Endress+Hauser Proline Promag 55 Betriebsanleitung Seite 16

Montage
"
16
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die
Messstoffüberwachungsfunktion bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitun-
gen zu erkennen → Seite 87
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle
des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 8: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit über 5 Metern (16 ft) Länge ist nach dem Messaufnehmer ein Siphon bzw. ein
Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und somit
mögliche Schäden an der Messrohrauskleidung. Diese Maßnahme verhindert zudem ein Abreißen
des Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung → Seite 115
Abb. 9: Einbaumaßnahmen bei Fallleitungen (h > 5 m/16 ft)
1 Belüftungsventil
2 Rohrleitungssiphon
³ 2 x DN
³ 5 x DN
1
2
Proline Promag 55
a0003204
a0003205
