Installation und Montage
combiSENSOR
All manuals and user guides at all-guides.com
4.3
Sensorkabel
Das Sensorkabel verbindet den Sensor mit dem Controller.
Verbinden Sie den Sensor mit dem Controller über das mitgelieferte Sensorkabel.
Der Anschluss erfolgt durch einfaches Stecken. Die Steckverbindung verriegelt selbst-
ständig. Der feste Sitz kann durch Ziehen am Steckergehäuse (Kabelbuchse) geprüft
werden.
i
Ein beschädigtes Sensorkabel kann nicht repariert werden.

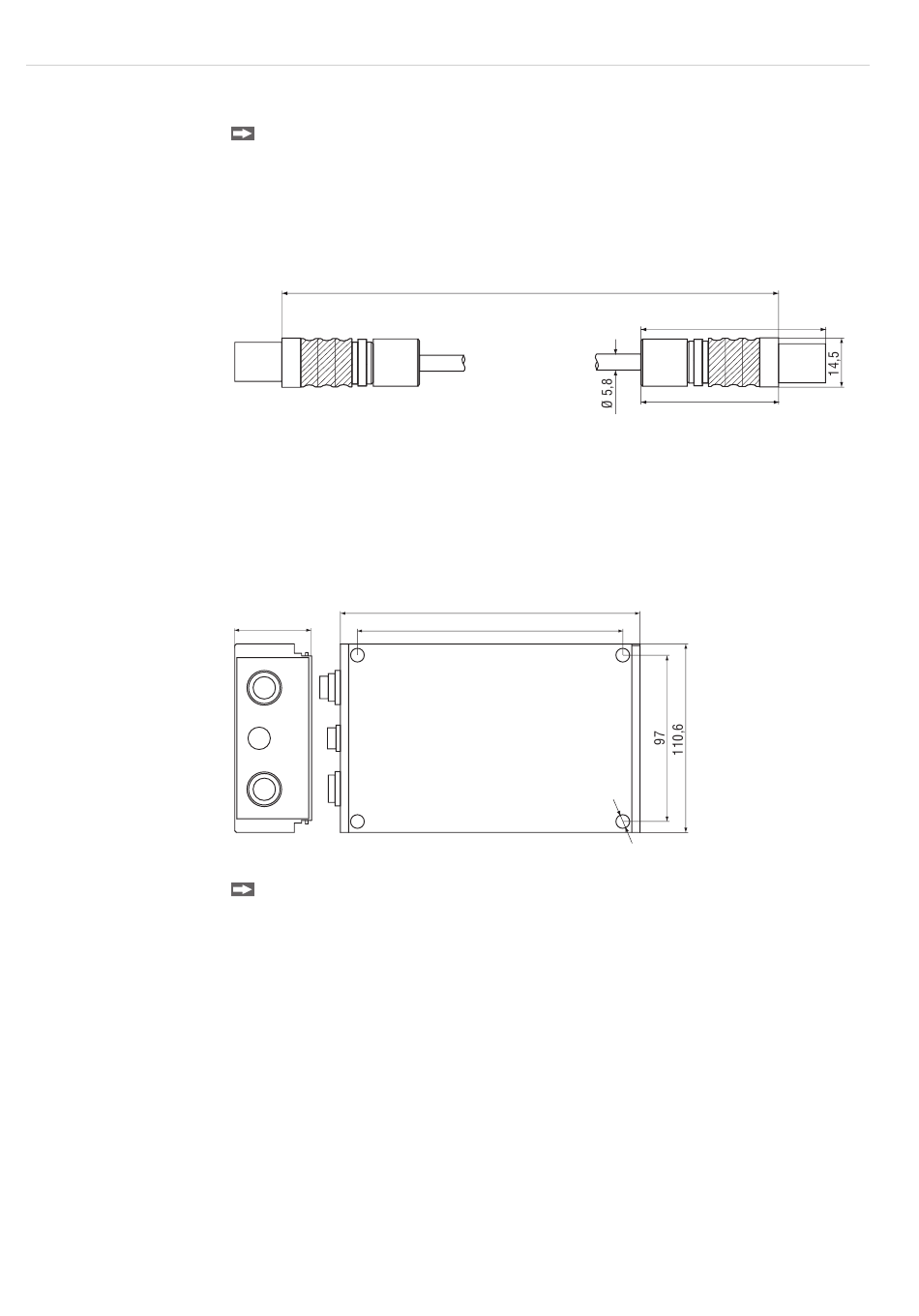

Abb. 7 Maßzeichnung Sensorkabel
4.4
Controller, Masseverbindung, Erdung
Mit der Sensormontage in eine metallische Halterung ist eine ausreichende Massever-
bindung hergestellt. Bei kleinen, isoliert aufgebauten Messobjekten ist eine zusätzliche
Masseverbindung notwendig. Dazu muss das Messobjekt mit dem Sensorgehäuse
leitend verbunden werden.
45
Abb. 8 Controller-Abmessungen in mm
Verbinden Sie das Controllergehäuse mit dem Schutzleiter des Netzanschlusses.
1000
175
155
Ø 4,6
ca. 50
ca. 38
Seite 14
