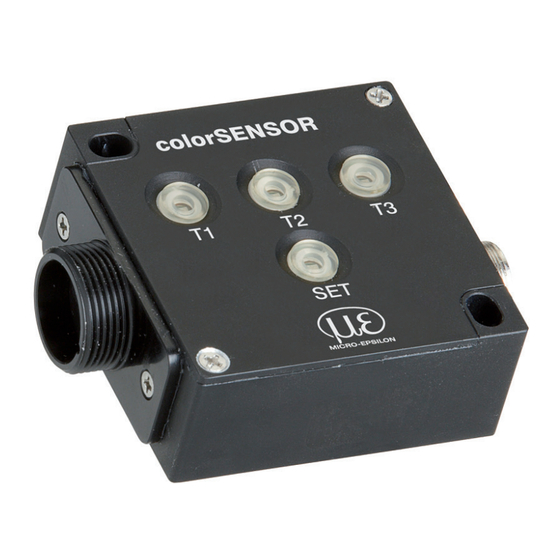

- Seite 1 Betriebsanleitung Instruction Manual colorSENSOR LT-1-LC-10...
- Seite 2 Farbsensor Color Sensor MICRO-EPSILON Eltrotec GmbH Heinkelstraße 2 73066 Uhingen / Germany Tel. +49 (0) 7161/ 98872-300 Fax +49 (0) 7161/ 98872-303 e-mail: eltrotec@micro-epsilon.de www.micro-epsilon.com Zertifiziert nach DIN EN ISO 9001: 2008 Certified acc. to DIN EN ISO 9001: 2008...
-
Seite 3: Electrical Interfaces
Farbauflösung/ Color resolution (L*a*b*) Ansprechzeiten/ Response Time 10 ms, 1 ms, (500 µs, 100 µs)* Schutzart/ Protection standard IP54 Stromversorgung/ Power supply 18-28 VDC, 100 mA Gehäusetemperatur im Betrieb/ Case -10...55° C temperature for operation colorSENSOR LT-1-LC-10 - 1 -... - Seite 4 Via optical fiber Lichtquelle/ Illuminant Weißlicht-LED/ White ligth LED Tab. 5 Mechanische Daten / Mechanical Data Gehäusematerial/ Housing material Alu, eloxiert/ Aluminum, anodized Maße/ Housing size 50x50x21,0 mm³ Gewicht/ Weight ca. 80 g Faseranschluss/ Fiber Connector M18x1 colorSENSOR LT-1-LC-10 - 2 -...
- Seite 5 Dimensional Drawings Maßzeichnungen/ colorSENSOR LT-1-LC-10 - 3 -...
-
Seite 6: Elektrische Anschlüsse
LOW: 0…3V; HIGH: 18…28V 4 (TRG0) (flankengesteuert/ edge triggered) 5 (GPO) LOW: 0V; HIGH: +U -1V; max. 100 mA 6 (CH3) LOW: 0V; HIGH: +U -1V; max. 100 mA 7 (GND) 8 (+U 18-28 VDC, 100 mA colorSENSOR LT-1-LC-10 - 4 -... -
Seite 7: Bedienung
“SET” Taste zum Speichern und Verlassen des Teach-Modus kurz drücken/ Press „SET“ button to store and exit teach mode shortly Hinweis/ Note: Bei Übersteuerung des Sensors blinken die Tasten-LEDs alternierend!/ If the sensor signal is clipping the Button-LEDs are flashing alternately! colorSENSOR LT-1-LC-10 - 5 -... -
Seite 8: Tastensperre Aktivieren
SET button for at least 2 sec. Set key lock 5.6 Tastensperre aktivieren/ Zum setzen der Tastensperre TRG1 (PIN 3, grüne Leitung) auf +Ub schalten./ For setting the key lock please connect TRG1 (PIN3, green wire) with positive power supply. colorSENSOR LT-1-LC-10 - 6 -... -
Seite 9: Mounting Bracket
Mounting Bracket 6 Montagewinkel/ Ordering numbers Bestellnummern/ Artikel/ Item Bestellnummer/ Order Number colorSENSOR LT-1-LC-10 10234059 Montagewinkel/ Mounting Bracket Auf Anfrage / on request CAB-M9-8P-St-ge; 2m-PUR; offen/ 11234091 CAB-M9-8P-co-straight; 2m-PUR; open ends Schutzkappe/ Protection cap 37930128 Lichtleiter/ Fiber optics Lichtleiterkatalog/ fiber optics catalog... - Seite 10 Personen von der Gerätefunktion abhängig ist. Der Einsatz der Geräte muss durch Fachpersonal erfolgen. Reparatur nur durch MICRO-EPSILON Eltrotec GmbH Safety instructions The instruments are not to be used for safety applications, in particular applications in which safety of persons depends on proper operation of the instruments.
- Seite 12 MICRO-EPSILON Eltrotec GmbH X975X273-A021095HDR Heinkelstraße 2 · 73066 Uhingen / Deutschland MICRO-EPSILON MESSTECHNIK Tel. +49 (0) 7161 / 98872-300 · Fax +49 (0) 7161 / 98872-303 *X975X273-A02* eltrotec@micro-epsilon.de · www.micro-epsilon.de...
