MICRO-EPSILON combiSENSOR KSH5 Betriebsanleitung
Verwandte Anleitungen für MICRO-EPSILON combiSENSOR KSH5
Inhaltszusammenfassung für MICRO-EPSILON combiSENSOR KSH5

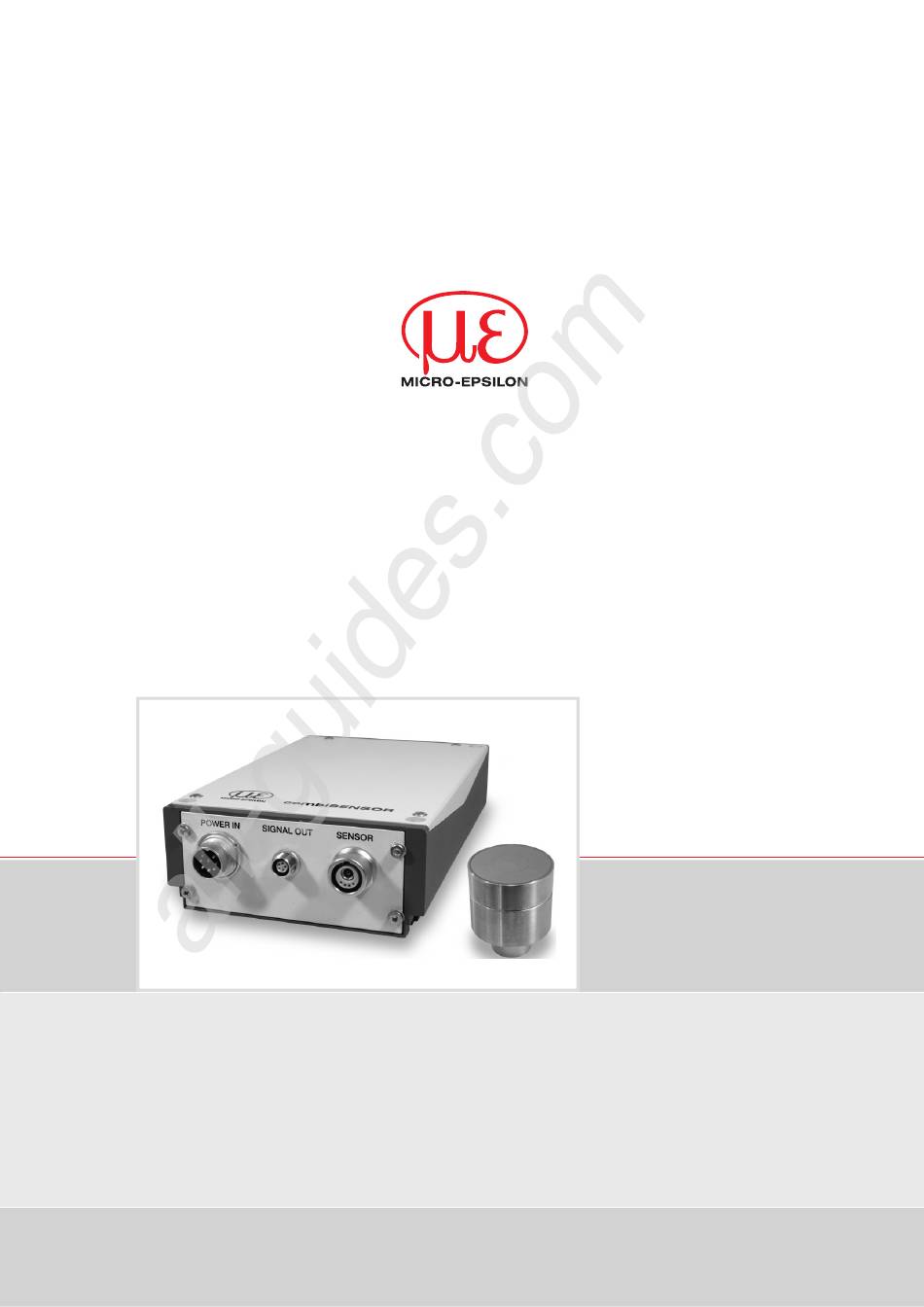

- Seite 1 All manuals and user guides at all-guides.com Betriebsanleitung Instruction Manual combiSENSOR KSH5 KSS6380...
- Seite 2 All manuals and user guides at all-guides.com MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Strasse 15 D-94496 Ortenburg Tel. 08542/168-0 Fax 08542/168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de Zertifiziert nach DIN EN ISO 9001: 2008 Certified acc. to DIN EN ISO 9001: 2008...
-
Seite 3: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Inhalt Sicherheit ............................ 5 Verwendete Zeichen ......................... 5 Warnhinweise ........................... 5 Hinweise zur CE-Kennzeichnung ..................... 5 Bestimmungsgemäße Verwendung ....................6 Bestimmungsgemäßes Umfeld ......................6 Funktionsprinzip, Optionen, Technische Daten ................ 7 Messprinzip ............................7 2.1.1 Kapazitives Messverfahren ....................... - Seite 4 All manuals and user guides at all-guides.com Betrieb und Wartung ........................ 26 Haftung für Sachmängel ......................26 Außerbetriebnahme, Entsorgung .................... 27 Anhang ............................27 Werkseinstellungen ........................27 combiSENSOR...
-
Seite 5: Sicherheit
2004/108/EG „Elektromagnetische Verträglichkeit“ und die dort aufgeführten harmoni- sierten europäischen Normen (EN). Die EU-Konformitätserklärung wird gemäß der EU- Richtlinie, Artikel 10, für die zuständige Behörde zur Verfügung gehalten bei MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Straße 15 94496 Ortenburg Das Mess-System ist ausgelegt für den Einsatz im Industriebereich und erfüllt die An-... -
Seite 6: Bestimmungsgemäße Verwendung
All manuals and user guides at all-guides.com Sicherheit Bestimmungsgemäße Verwendung - Das Messsystem combiSENSOR ist für den Einsatz im Industriebereich konzipiert. - Es wird eingesetzt zur ƒ berührungslosen Dickenmessung von Kunststoff-Folien. ƒ berührungslosen Schichtdickenmessung von Isolatormaterialien. - Betreiben Sie das Messsystem nur innerhalb der technischen Daten angegebenen Werte, siehe Kap. -
Seite 7: Funktionsprinzip, Optionen, Technische Daten
All manuals and user guides at all-guides.com Funktionsprinzip, Optionen, Technische Daten Funktionsprinzip, Optionen, Technische Daten Messprinzip Der Aufbau von Messspule und Messelektroden ist konzentrisch. Damit messen bei- de gegen dieselbe Messobjektfläche. Das Signal des kapazitiven Wegsensors ist eine Funktion von Grundabstand, Isolatordicke und e . -
Seite 8: Dickenbestimmung
All manuals and user guides at all-guides.com Funktionsprinzip, Optionen, Technische Daten 2.1.3 Dickenbestimmung Haupteinsatzgebiet des combiSENSORs ist die traversierende Dickenmessung von Kunststoff-Folien oder die Dicke von Kunststoff-Beschichtungen auf Metallplatten. Durch eine arithmetische Verknüpfung der beiden Sensorsignale werden mechanische Verän- derungen, zum Beispiel thermische Ausdehnungen, Durchbiegungen, Unrundheit der Messvorrichtung, kompensiert. -
Seite 9: Aufbau Des Kompletten Messsystems

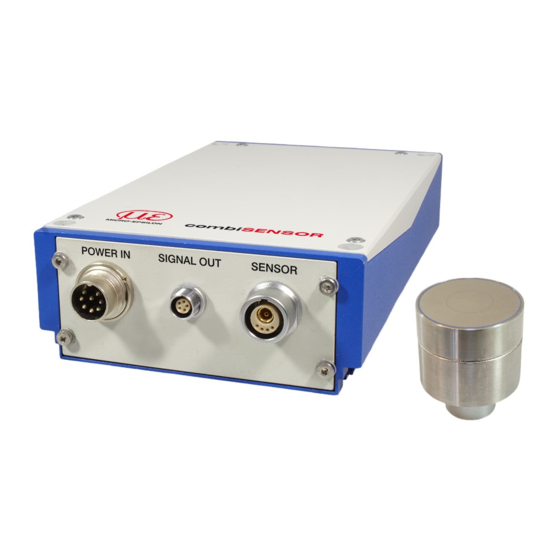

All manuals and user guides at all-guides.com Funktionsprinzip, Optionen, Technische Daten Aufbau des kompletten Messsystems Das in ein Aluminiumgehäuse eingebaute, berührungslos arbeitende Messsystem, siehe Abb. 3, setzt sich zusammen aus: - Sensor KSH5 mit Sensorkabel, - Controller KSS6380 Abb. 3 Einkanal-Messsystem 2.2.1 Sensor Der combiSENSOR vereint im Sensorgehäuse einen Wirbelstrom-Wegsensor und einen... -
Seite 10: Kss6380 Controller
All manuals and user guides at all-guides.com Funktionsprinzip, Optionen, Technische Daten 2.2.3 KSS6380 Controller Der Controller vereint in einem Gehäuse den Oszillator und die Auswerteelektronik für den Sensor. Der kapazitive Anteil und Wirbelstromanteil im Sensor sind miteinander synchronisiert. Power Analog Sensor Ethernet supply... -
Seite 11: Technische Daten
All manuals and user guides at all-guides.com Funktionsprinzip, Optionen, Technische Daten Technische Daten Sensor KSH5 Messbereich 5 mm (max. Grundabstand) Messobjektdicke Isolator max. 2 mm Min. Durchmesser Messfläche 45 mm Gegenelektrode Fläche gerade oder min. Durchmesser 200 mm Linearität ±0,05 % ±2,5 µm bei Grundabstand 2,5 mm bei Grundabstand 4,5 mm... -
Seite 12: Lieferung
All manuals and user guides at all-guides.com Lieferung Lieferung Lieferumfang 1 Controller KSS6380 1 Sensor 1 Sensorkabel 1 Betriebsanleitung 1 8-polige Kabelbuchse für Stromversorgung 1 5-poligen Kabelstecker für Signalausgang 1 Netzwerkkabel (Crossover-Kabel) 1 CD mit Runtimeversion/MEDAQ-LIB (Ethernet) Nehmen Sie die Teile des Messsystems vorsichtig aus der Verpackung und trans- portieren Sie sie so weiter, dass keine Beschädigungen auftreten können. -
Seite 13: Installation Und Montage
All manuals and user guides at all-guides.com Installation und Montage Installation und Montage Vorsichtsmaßnahmen Auf den Kabelmantel des Sensorkabels dürfen keine scharfkantigen oder schweren Gegen- stände einwirken. In Bereichen mit erhöhtem Druck ist das Kabel grundsätzlich vor Druckbelastung zu schüt- zen. -
Seite 14: Sensorkabel
All manuals and user guides at all-guides.com Installation und Montage Sensorkabel Das Sensorkabel verbindet den Sensor mit dem Controller. Verbinden Sie den Sensor mit dem Controller über das mitgelieferte Sensorkabel. Der Anschluss erfolgt durch einfaches Stecken. Die Steckverbindung verriegelt selbst- ständig. -
Seite 15: Anschlussbelegung
All manuals and user guides at all-guides.com Installation und Montage Anschlussbelegung 4.5.1 Spannungsversorgung Die Spannungsversorgung erfolgt über den 8-poligen Einbaustecker (DIN 45326). Pin- Belegung siehe Zeichnung und Tabelle. Dem Controller liegt eine 8-polige Kabelbuchse für die anwenderseitige Konfektionierung eines eigenen Anschlusskabels bei. Belegung 0 Volt +9 ... -
Seite 16: Bedienung
All manuals and user guides at all-guides.com Bedienung Bedienung Inbetriebnahme Bevor Sie den Controller an die Stromversorgung anschließen und diese einschalten, sind die Anzeige-/Ausgabegeräte über die 5-polige Signalausgangsbuchse anzuschlie- ßen, siehe Kap. 4.5.2. Bevor eine Messung oder Kalibrierung durchgeführt wird, benötigt das Messsystem eine Einlaufzeit von circa 30 Minuten. -
Seite 17: Ethernetschnittstelle
über die Ethernetschnittstelle auslesen. Verwenden Sie dazu die beiliegende Runtimeversion auf CD-ROM, siehe Kap. 6.5, oder ein eigenes Programm. Micro-Epsilon unterstützt Sie mit dem Treiber MEDAQLib, der alle Befehle für den Controller KSS6380 enthält. Nähere Hinweise finden Sie auf der beiliegenden CD oder im Internet unter www.micro-epsilon.de/software “Standardappli-... - Seite 18 All manuals and user guides at all-guides.com Ethernetschnittstelle Wählen Sie „Internet Protocol (TCP/IP) > Eigenschaften“ Die IP-Adresse des Controllers ist werkseitig auf 192.168.0.2 und der Port auf 10001 eingestellt. Dies kann jedoch jederzeit geändert werden: - mittels Webbrowser. Geben Sie die aktuelle IP-Adresse in die Adresszeile ein. Quittie- ren Sie den Authentifizierungsdialog mit “OK“.
-
Seite 19: Datenformat Der Messwerte
All manuals and user guides at all-guides.com Ethernetschnittstelle Datenformat der Messwerte Ein Messwert setzt sich aus 4 aufeinander folgenden Bytes zusammen: Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 1. Byte 1 (Start) Kanalnummer ( 0 ... -
Seite 20: Befehle
All manuals and user guides at all-guides.com Ethernetschnittstelle Befehle Sobald ein $ Zeichen empfangen wird, sendet der Controller keine Messwerte mehr. Der Controller gibt alle gesendeten Zeichen sofort als Echo zurück. Nachdem die Antwort gesendet wurde, beginnt der Controller wieder, Messwerte zu senden (gilt für die Betriebsart Dauersenden). -
Seite 21: Mittelungsart (Avt = Averaging Type)
All manuals and user guides at all-guides.com Ethernetschnittstelle 6.4.4 Mittelungsart (AVT = Averaging Type) Art der Messwertmittelung Befehl $AVTn<CR> Antwort $AVTnOK<CRLF> Index n = 0: Keine Mittelwertbildung (Standardeinstellung) n = 1: Gleitender Mittelwert ? = Abfrage Mittelungsart Abfrage Mittelungsart Befehl $AVT?<CR>... -
Seite 22: Einstellungen Speichern (Ssu = Save Setup)
All manuals and user guides at all-guides.com Ethernetschnittstelle 6.4.10 Einstellungen speichern (SSU = Save Setup) Speichert alle Einstellungen im EEPROM. Werden Einstellungen nicht gespeichert, so werden nach dem nächsten Neustart des Controllers die alten Werte aus dem EEPROM wieder verwendet. Befehl $SSU<CR>... -
Seite 23: Mathematikfunktion Abfragen (Gmf = Get Mathematic Function)
All manuals and user guides at all-guides.com Ethernetschnittstelle - Es ist nicht möglich eine Mathematikfunktion auf den Kanal des Temperatursignals zu setzen. 6.4.14 Mathematikfunktion abfragen (GMF = Get Mathematic Function) Liest die Mathematikfunktion eines Kanals aus. Befehl $GMFm<CRLF> Antwort $GMFm:Offset,FaktorCapa,FaktorEddyOK<CLRF> Index m: 1 ... -
Seite 24: Runtimeversion
All manuals and user guides at all-guides.com Ethernetschnittstelle Runtimeversion Dem KSS6380 liegt eine ICONNECT-Runtimeversion zur Konfiguration des Controllers, sowie zum Auslesen und Speichern der Messwerte bei. Die wichtigsten Bedienelemente sind im Folgenden kurz erläutert: 1: IP-Adresse des Controllers (KSS6380) 2: Datenrate der Messwerte 3: Öffnet einen Dialog zum Skalieren der Plots. - Seite 25 All manuals and user guides at all-guides.com Ethernetschnittstelle Unter „Channel“ wird der Kanal ausgewählt, der mit der Mathematikfunktion belegt werden soll. Es kann auch das Rohsignal des Kanals mit verrechnet werden. Übertragen wird jedoch nur der errechnete Wert. combiSENSOR Seite 25...
-
Seite 26: Betrieb Und Wartung
Die Haftung für Sachmängel beträgt 12 Monate. Innerhalb dieses Zeitraums werden fehlerhafte Teile, ausgenommen Verschleißteile, kostenlos instandgesetzt oder ausge- tauscht, wenn das Gerät kostenfrei an MICRO-EPSILON eingeschickt wird. Nicht unter die Haftung für Sachmängel fallen solche Schäden, die durch unsachgemä- ße Behandlung oder Gewalteinwirkung entstanden oder auf Reparaturen oder Verände-... -
Seite 27: Außerbetriebnahme, Entsorgung
All manuals and user guides at all-guides.com Außerbetriebnahme, Entsorgung Außerbetriebnahme, Entsorgung Entfernen Sie das Versorgungskabel am Controller. Entfernen Sie das Sensorkabel zwischen Sensor und Controller. Das System ist entsprechend der Richtlinie 2002/95/EG, „RoHS“, gefertigt. Die Entsor- gung ist entsprechend den gesetzlichen Bestimmungen durchzuführen (siehe Richtlinie 2002/96/EG). - Seite 52 All manuals and user guides at all-guides.com X975X225-A021100HDR MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Str. 15 · 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 · Fax +49 (0) 8542 / 168-90 *X975X225-A02* info@micro-epsilon.de · www.micro-epsilon.de...
