Installation und Montage
4.
4.1
Auf die Kabel dürfen keine scharfkantigen oder schweren Gegenstände einwirken. Vermeiden Sie ein Kni-
cken der Kabel. Unterschreiten Sie den Mindestbiegeradius der Kabel nicht.
> Beschädigung oder Zerstörung der Kabel, Ausfall des Messgerätes
Quetschen Sie das Kabel nicht. Schützen Sie das Sensorkabel vor Beschädigung.
> Beschädigung oder Zerstörung der Kabel, Ausfall des Messgerätes
Stellen Sie sicher, dass die Überwurfmuttern der Stecker fest angezogen sind.
> Beschädigung oder Zerstörung der Kabel, Ausfall des Messgerätes
4.2
Der Sensor wird mittels zwei Durchgangsbohrungen für zwei M4-Schrauben befestigt.
Der Sensor wird auf der beweglichen Komponente montiert. Die Ausrichtung der Messachsen x, y, z ist ent-
sprechend der erwarteten Bewegungen der Komponente zu beachten.
-z

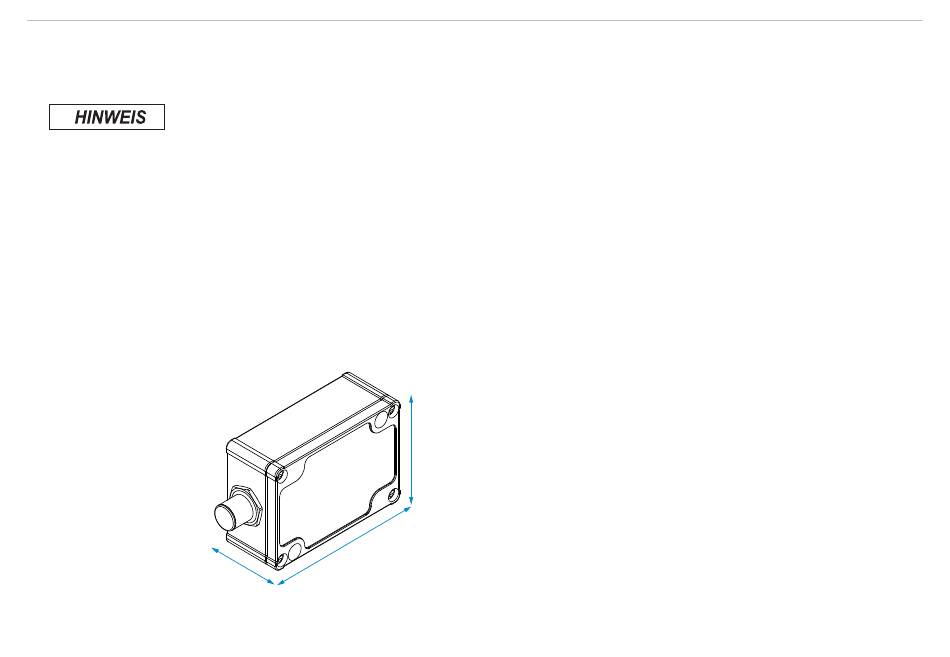

Abb. 2 Installationsausrichtung, Messachse
ACC5703
Installation und Montage
Sensorkabel
Sensor
+y
-y
+x
+z -x
Seite 12
