Montage
5.4.4
Sensorkabel
0,3 m

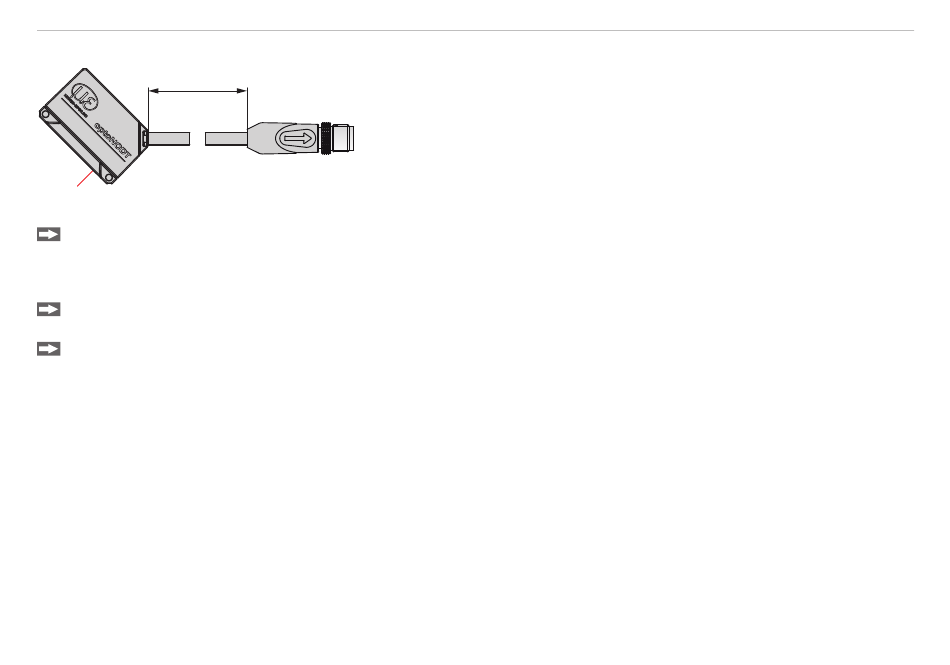

Abb. 11 Sensor mit Pigtail
Unterschreiten Sie nicht den Biegeradius für das Sensorkabel (Pigtail) von 30 mm (fest verlegt) bzw. 60 mm (dynamisch).
i
Das fest angeschlossene Sensorkabel (Pigtail) ist nicht schleppkettentauglich.
Vermeiden Sie übermäßigen Zug auf die Kabel. Sehen Sie Zugentlastungen in der Nähe der Stecker bei senkrecht frei hängen-
den Kabeln ab 5 m Länge vor.
Verlegen Sie Signalleitungen nicht neben oder zusammen mit Netzleitungen oder impulsbelasteten Leitungen (z.B. für Antriebe
und Magnetventile) in einem Bündel oder Kabelkanal, sondern verwenden Sie separate Kabelkanäle.
optoNCDT 1220-IO
Seite 25
