APCI-3xxx
7.2
Anschluss an die Anschlussplatinen
Die TTL E/A werden über die Anschlussplatine PX8000 bzw. PX8001
angeschlossen, während Sie die analogen Eingänge entweder über die
Anschlussplatine PX901-AG (siehe Abb. 7-3) oder die Anschlussbox PX-BNC
(siehe Abb. 7-4) anschließen können.
Unsere technische Supportabteilung steht Ihnen für weitere Fragen über unsere
Kabel und Anschlussplatinen/-boxen zur Verfügung.

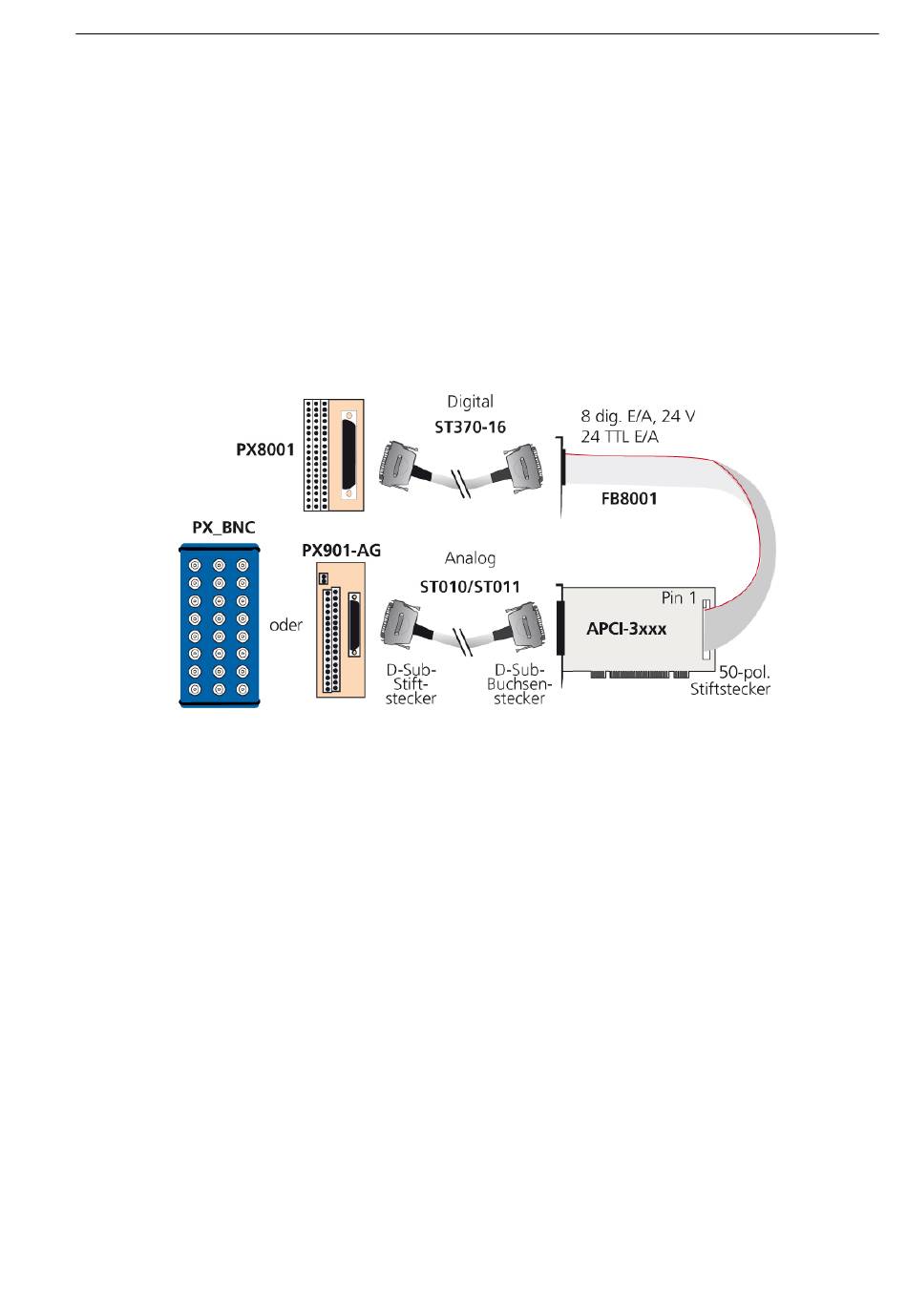

Abb. 7-3: Anschluss der APCI-3xxx an die Anschlussplatine
WICHTIG!
i
Stecken Sie das Kabel FB8001 auf den Stecker mit der roten (bzw.
blauen oder schwarzen) Kabelleitung auf der Seite des Pins 1.
Anschluss an die Peripherie
