Funktionen der Karte
8.5
Digitale Ausgabe
Die APCI-3xxx besitzt 4 optoisolierte Ausgänge.
Positive Logik wird benutzt:
logisch"1": Ausgang über Software setzen,
-
logisch"0": Ausgang zurücksetzen.
-
WARNUNG!
i
Das Netzteil für die externe Spannungsversorgung der Karte
muss die Leistung liefern, die für Ihre Applikation notwendig
ist.
Die maximale Versorgungsspannung beträgt 35 V.
Pro Ausgang kann ein Strom von 50 mA geschaltet werden.
Der Summenstrom aller Ausgänge ist über ein Polyswitch-Sicherungselement
auf 300 mA begrenzt.
Merkmale der 24 V Ausgänge:
Kurzschlussfest: der Ausgang wird abgeschaltet.
-
Schutz gegen Übertemperatur: der Ausgangstreiber wird abgeschaltet
-
Transildioden, C-Filter und Optokoppler unterdrücken Störungen von der
-
Peripherie- auf die Systembus-Seite. Induktive oder kapazitiv eingekoppelten
Störungen werden vermindert.
36

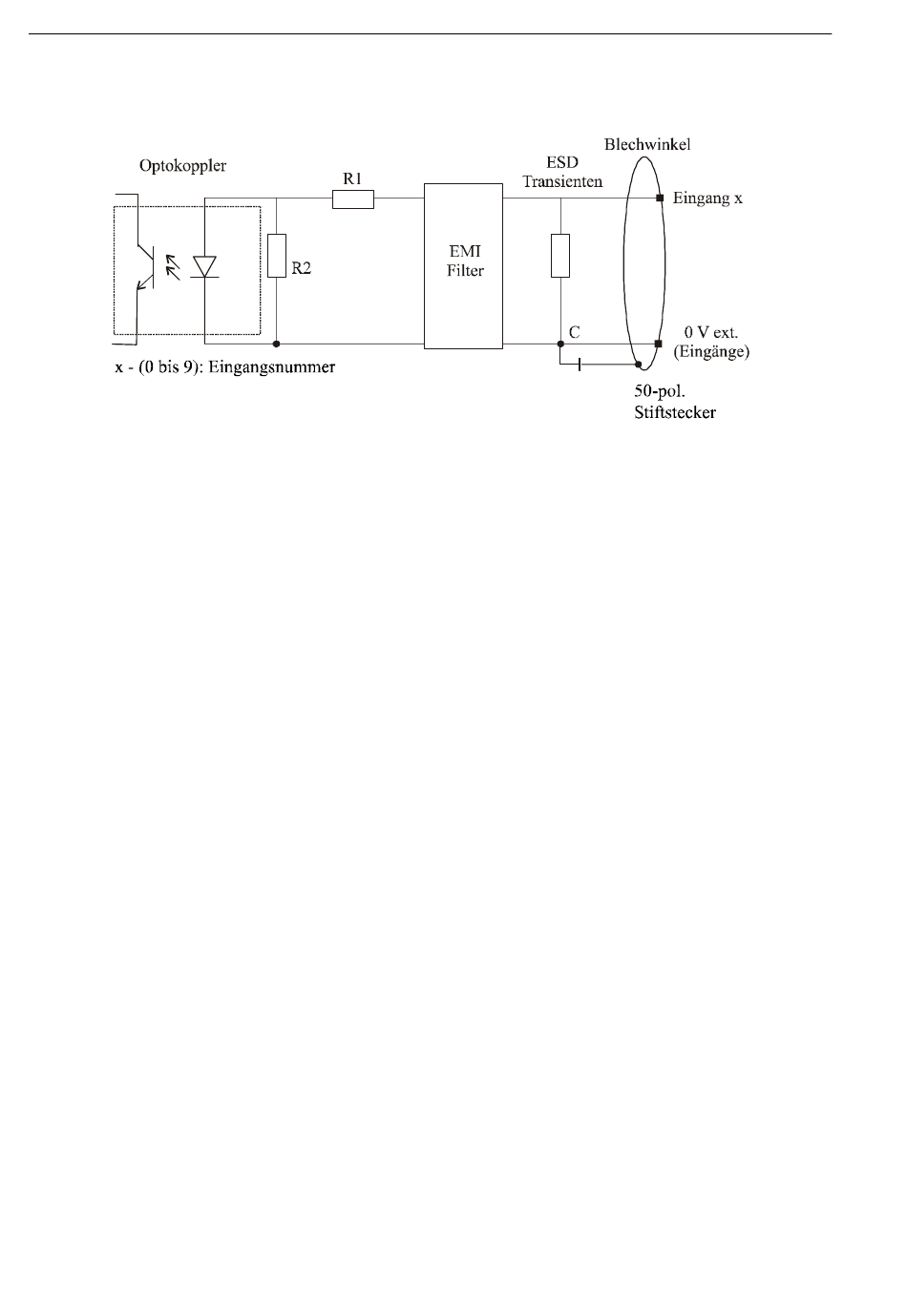

Abb. 8-6: Eingangsbeschaltung
APCI-3xxx
