APCI-3xxx

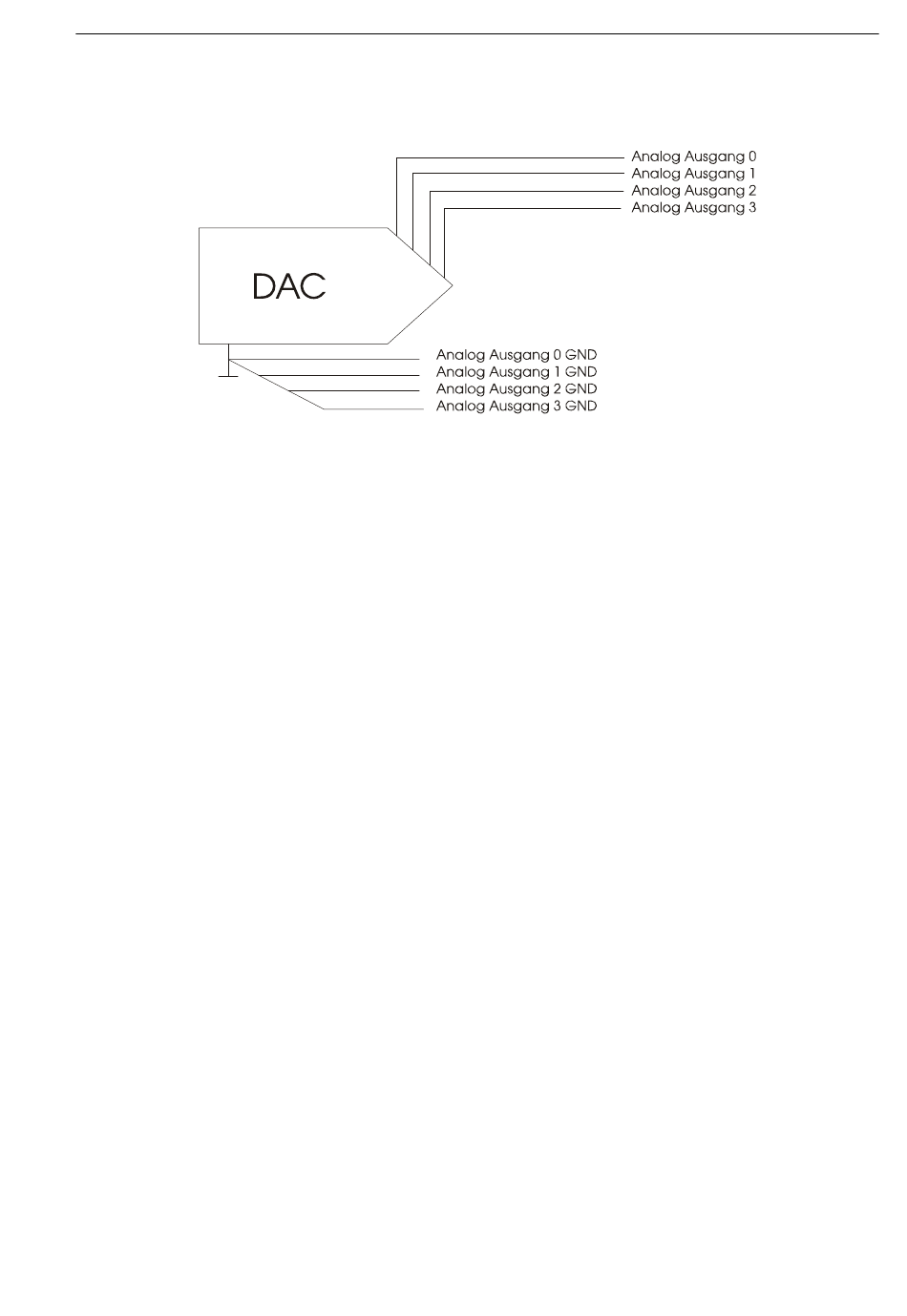

Abb. 8-5: Schaltung der analogen Masseleitungen
8.4
Digitale Eingabe
Die Eingänge erfassen externe Signalzustände: die Eingangsinformation wird per
Software als Zahlenwert in eine Speicherzelle des PCs geladen.
Dieser Zahlenwert ermittelt den Status der Eingangssignale.
24 V optoisolierte Eingänge
Sie entsprechen dem 24 V Industrie Standard (IEC1131-2):
logisch"1" entspricht einer Eingangsspannung größer als 19 V
-
logisch"0" entspricht einer Eingangsspannung kleiner als 14V.
-
Der Strombedarf je Eingang liegt bei 10,5 mA bei der Nominalspannung.
Die maximale Eingangsspannung beträgt 30 V.
Die Eingangssignale werden durch TRANSIL Dioden, Z-Dioden, LC-Filter und
Optokoppler gefiltert. Damit werden die Wirkungen von induktiv und kapazitiv
eingekoppelten Störungen vermindert.
Die Karte benötigt keine Initialisierung, um die digitalen Informationen der
Eingänge direkt lesen zu können. Die Daten sind nach Power ON sofort lesbar.
(Spannungsversion)
Funktionen der Karte
