APCI-7xxx-3
7
ANSCHLUSS AN DIE PERIPHERIE
WICHTIG!
i
Die
Steckerbelegungen
APCI-7420-3 und APCI-7500-3 ab Revision D und für die
APCI-7800-3 ab Revision C der Leiterplatte. Bei älteren
Revisionen sind die DCD/DSR Modem Control Signale an
RS232-Modulen getauscht.
7.1
Steckerbelegungen: APCI-7500-3
32
gelten

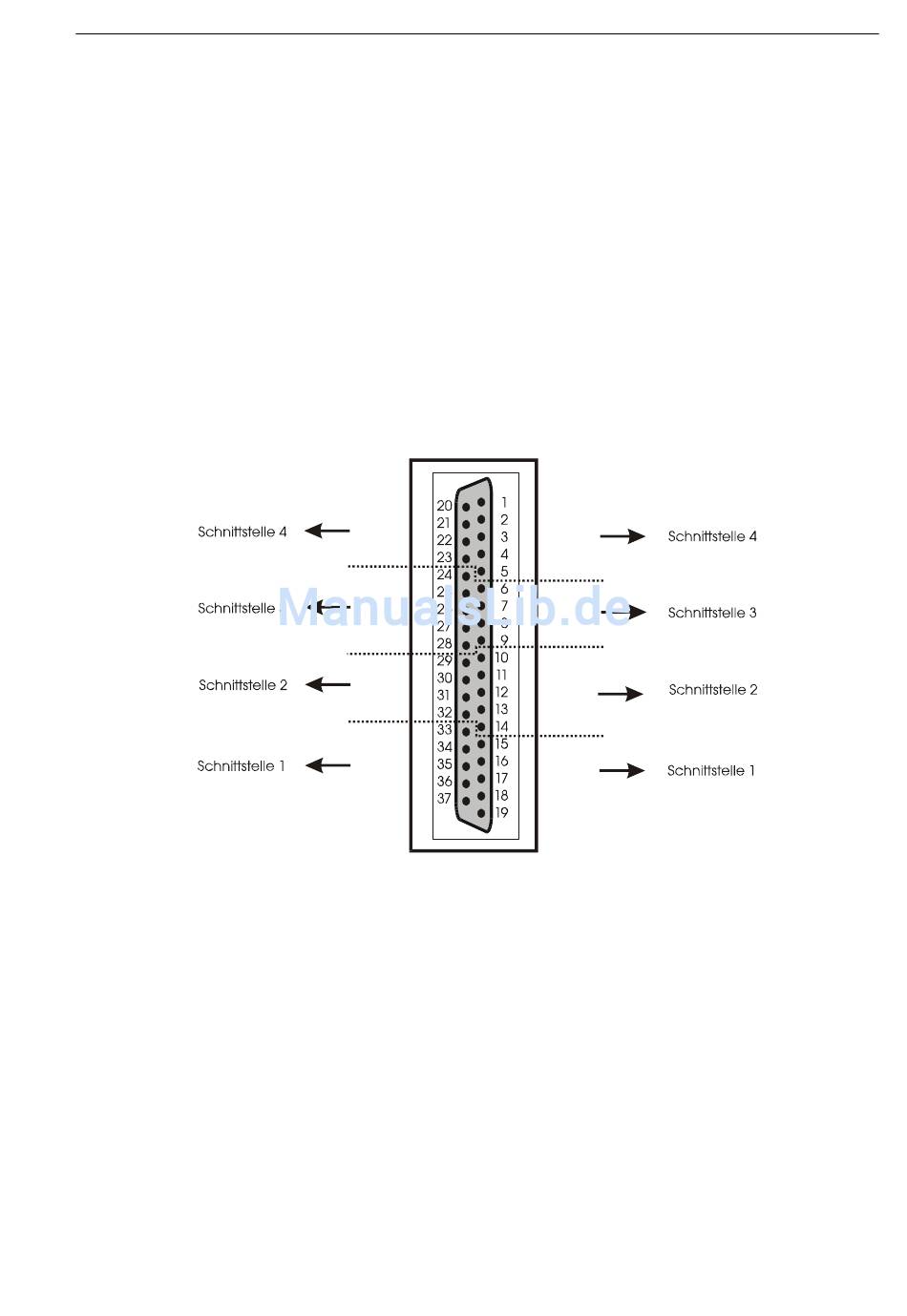

Abb. 7-1: 37-pol. SUB-D Stiftstecker an Karte
Anschluss an die Peripherie
für
die
APCI-7300-3,
