Einbau und Installation der Karte
3.3 Anschluss des Zubehörs
3.3.1 Anschluss der Anschlussplatinen
Der Austausch digitaler Signale zwischen der Karte APCIe-1032, APCIe-1564, APCIe-2032 bzw.
CPCIs-1564 und der Peripherie erfolgt über die Anschlussplatine PX901-DG bzw. PX9000 oder die
Relaisausgabekarte PX8500-G sowie über das Kabel ST010 bzw. ST011, das an den 37-poligen D-Sub-
Stecker der Karte anzuschließen ist. Diese Kabel weisen im Hinblick auf die elektromagnetische
Verträglichkeit (EMV) folgende Eigenschaften auf:
•
metallisierte Steckergehäuse
•
geschirmtes Kabel
•
Kabelschirm über Isolierung zurückgeklappt und beidseitig fest mit dem Steckergehäuse
verschraubt.
Für die digitalen Eingänge der APCIe-1564 bzw. CPCIs-1564 wird das Flachbandkabel FB1564 bzw.
FB1564-CPCI an den 40-pol. Pfostenstecker der Karte angeschlossen. Zum Anschluss des Kabels ST010
bzw. ST011 besitzt dieses Flachbandkabel ebenfalls einen 37-poligen D-Sub-Stecker, d.h., ein zweiter
Steckplatz wird benötigt.
Zum Betrieb der digitalen Ausgänge der Karte ist eine externe Versorgungsspannung erforderlich
(siehe Kap. 7.4.2). Die Anschlussplatinen PX901-DG und PX9000 (24 V-Version) bzw. PX901-ZG
(5 V-Version) sowie die Relaisausgabekarte PX8500-G ermöglichen jeweils den Anschluss dieser
Versorgungsspannung.

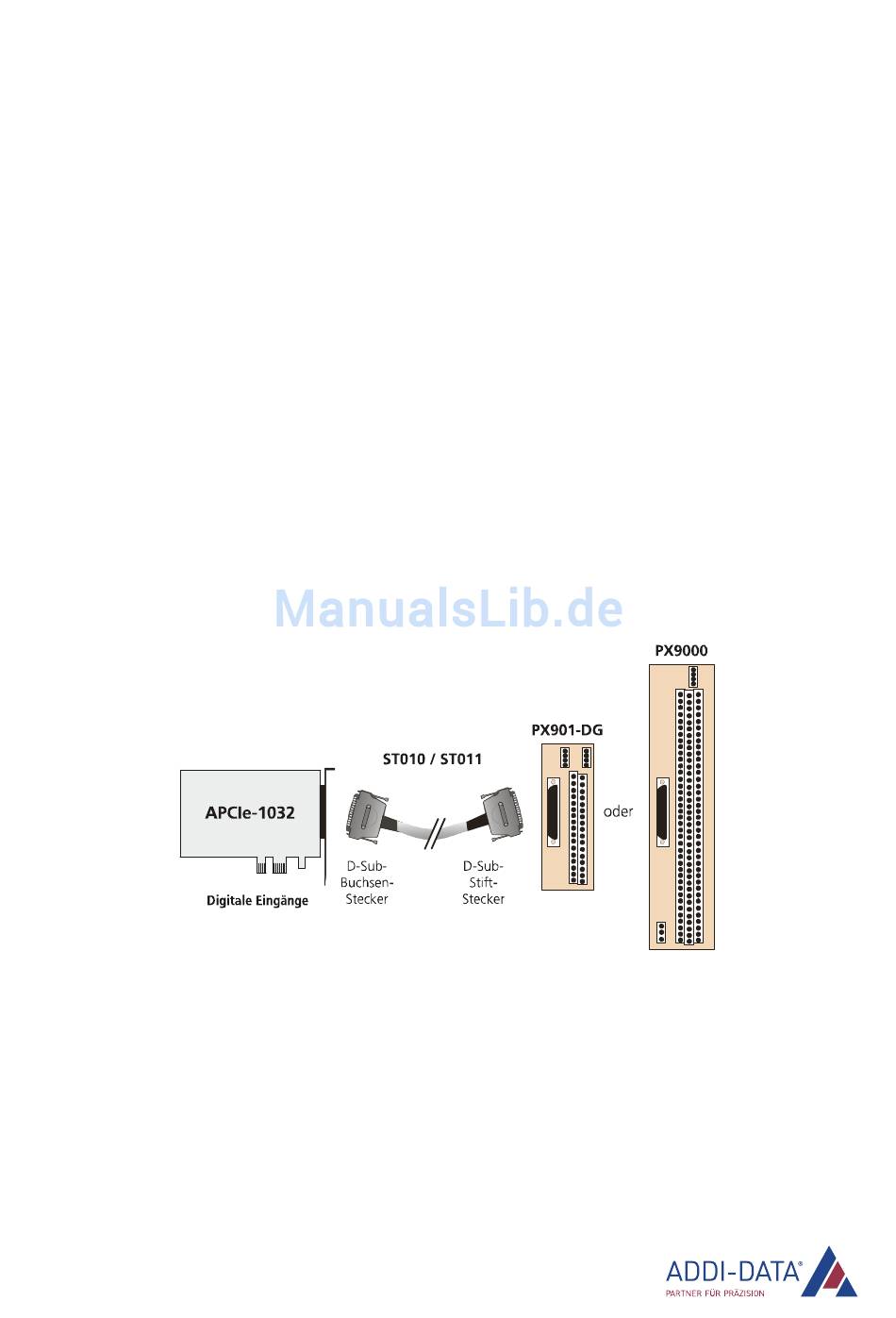

Abb. 3-6: APCIe-1032: Anschluss der Anschlussplatine PX901-DG oder PX9000
