Abb. 7-2: 50-Pol. Pfostenstecker (Ttl E/A Und 24 V E/A) - Addi-Data APCI-3010 Technisches Referenzhandbuch

Anschluss an die Peripherie

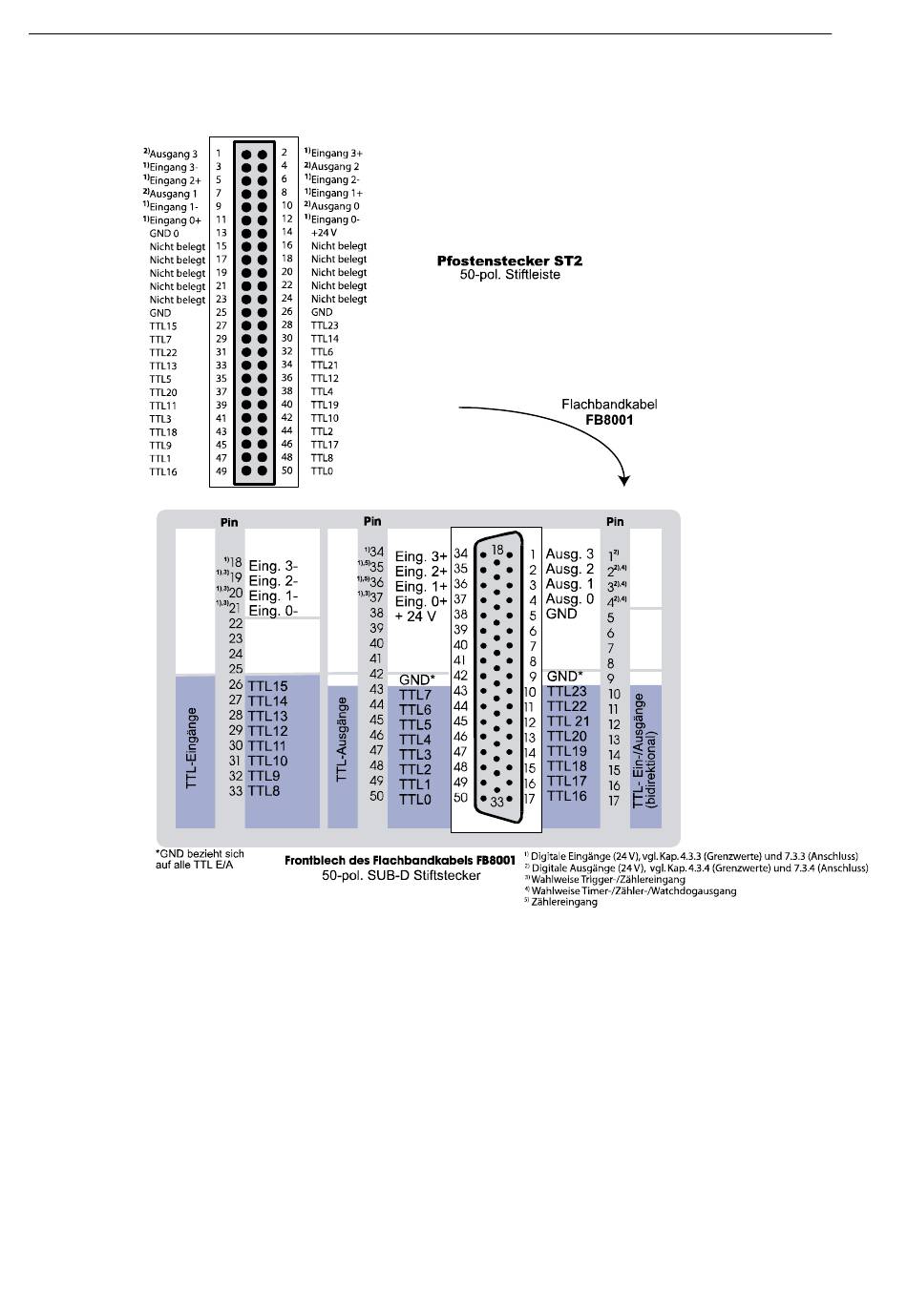

Abb. 7-2: 50-pol. Pfostenstecker (TTL E/A und 24 V E/A)

WICHTIG!
i
Die Nummerierung des 50-pol. SUB-D Steckers entspricht der
üblichen Zählweise, wie sie auch beim Stecker für die LP-
Montage aufgedruckt ist. Allerdings ist beim Stecker zur
Verbindung an ein Flachbandkabel eine andere Zählweise im
Stecker eingeprägt (entspricht der Nummerierung des
Flachbands).
