Einbau und Installation der Karte
3.3 Anschluss des Zubehörs
3.3.1 Anschluss der Anschlussplatinen
Der Austausch analoger Signale zwischen der Karte APCIe-3x21 bzw. CPCIs-3121 und der Peripherie
erfolgt über die Anschlussplatine PX901-AG oder die BNC-Anschlussbox PX_BNC sowie über das Kabel
ST010 bzw. ST011, das an den 37-poligen D-Sub-Stiftstecker der Karte anzuschließen ist. Diese Kabel
weisen im Hinblick auf die elektromagnetische Verträglichkeit (EMV) folgende Eigenschaften auf:
•
metallisierte Steckergehäuse
•
geschirmtes Kabel
•
Kabelschirm über Isolierung zurückgeklappt und beidseitig fest mit dem Steckergehäuse
verschraubt.
Für die digitalen Ein- und Ausgänge der APCIe-3x21 bzw. CPCIs-3121 wird das Flachbandkabel
FB3000 bzw. FB3001 an den 16-poligen Pfostenstecker der Karte angeschlossen. Das Kabel FB3000
wird auch für die Option TTL E/A der APCIe-3x21 verwendet.
Zum Anschluss des Kabels ST010 bzw. ST011 besitzt dieses Flachbandkabel ebenfalls einen 37-poligen
D-Sub-Stiftstecker, d.h., ein zweiter Steckplatz wird benötigt.

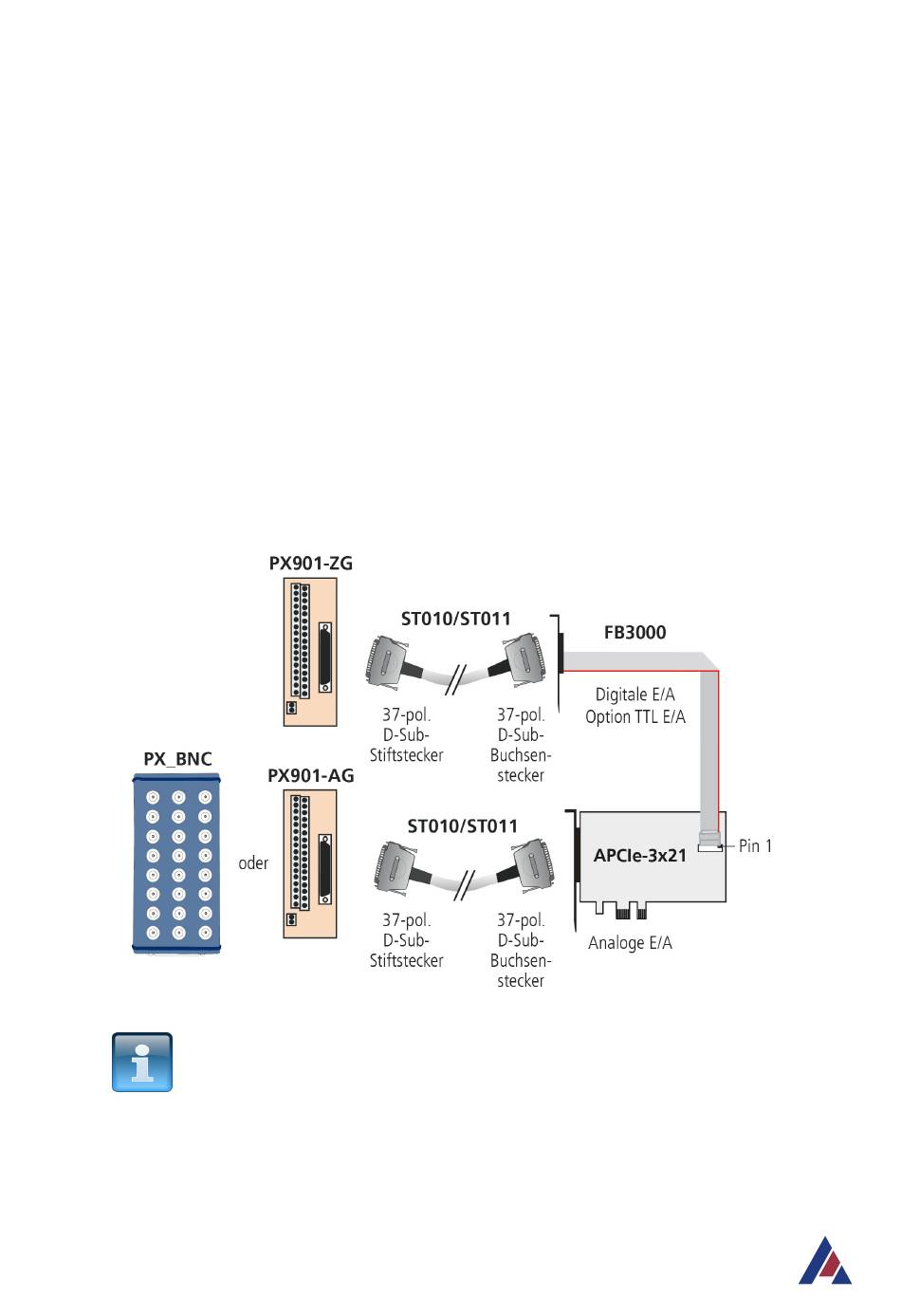

Abb. 3-6: APCIe-3x21: Anschluss der Anschlussplatinen und Anschlussbox
www.addi-data.de
ACHTUNG!
Stecken Sie das Kabel FB3000 auf den Stecker der Karte, indem
Sie die rote (bzw. blaue oder schwarze) Kabelleitung auf Pin 1
aufstecken.
18
APCIe-3x21, CPCIs-3121
