Funktionen der Karte
Bitte beachten Sie, dass bei der Umschaltung des Spannungsbereichs von unipolar
auf bipolar bzw. von bipolar auf unipolar mit einer höheren Einschwingzeit der
Messkette zu rechnen ist.
8.2.3 Analoge Eingangsschaltung (differentielle Eingänge)
Die Eingangsimpedanz entspricht dem Eingangswiderstand des PGA (10
den dazu parallel geschalteten Kapazitäten (C
Eingangsimpedanz = 10

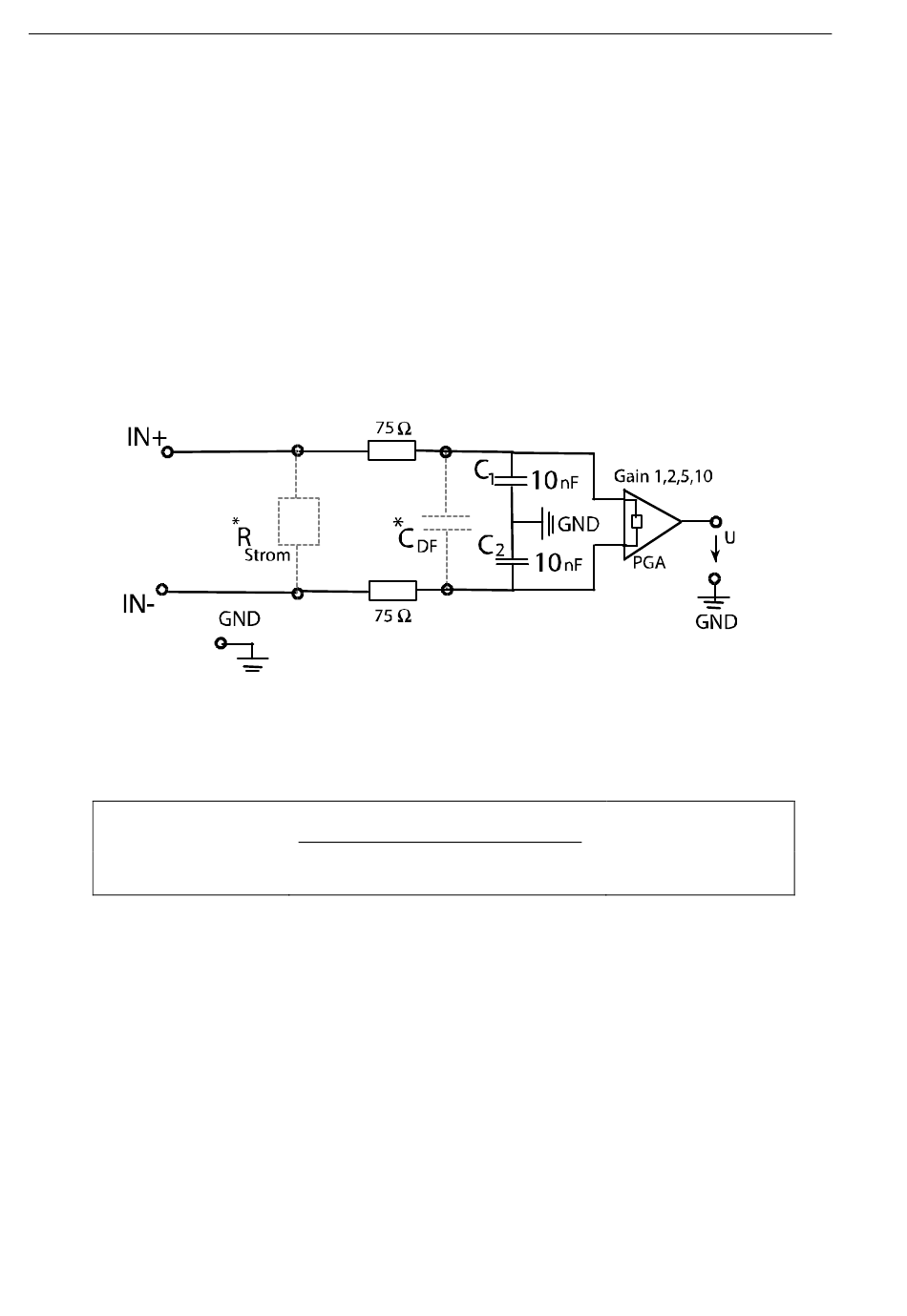

Abb. 8-3: Analoge Eingangsschaltung (differentiell)
*R
= optionale Bestückung bei Stromversion
Strom
*C
= optionale Bestückung bei DF-Filter
DF
Grenzfrequenz f
8.2.4 Eingabe-Modes der analogen Eingänge
Für die analoge Eingabe stehen auf der Karte 16 differentielle Kanäle zur
Verfügung. Die Erfassung kann in den folgenden Modes erfolgen:
1) Simple-Mode
2) Scan-Mode
3) Sequenz-Mode (mit DMA-Funktion)
4) Autorefresh-Mode
28
12
Ω || 5 nF
g =
2 п * (75 Ω + 75 Ω) * [C
und C
).
1
2
1
.
+ (C
||C
DF
1
2
APCI-3xxx
12
Ω) und
=
212,2 KHz
] (C
nicht bestückt)
DF
