Zähler
Auf derAPCI-3xxx stehen 3 x 16-Bit-Zählereingänge. Jeder dieser Zähler ist über
Software programmierbar.
Die Zählereingänge werden über die 24 V-Eingangskanäle 0 bis 2 angesprochen.
Wenn die Zählerfunktion nicht verwendet wird, stehen die Kanäle als normale
digitale Eingänge zur Verfügung.
Jeder Zähler weist folgende Eigenschaften auf:
2 Zähl-Modes: Der Zähler wird als Aufwärts- oder Abwärtszähler
-
programmiert
Nach Erreichen des Reloadwertes oder wenn der Zähler abgelaufen ist, kann
-
ein Interrupt ausgelöst werden.
Reload-Wert: 16-Bit
-
Clock: Der Zähler zählt bei positiver bzw. negativer Flanke oder mit jeder
-
Flanke
Trigger-Funktion: setzt den Zähler auf seinen Anfangswert 0 in
-
Aufwärts-Mode = Clear-Funktion
Reload-Wert in Abwärts-Mode
Clear-Funktion: Der Zählerstand wird gelöscht. (Reload und Zählwert
-
auf 0 gesetzt)
Die 3 Zähler können gleichzeitig durch synchrone Steuerung initialisiert,
-
gestartet oder gestoppt werden.
Der Status der Eingänge 0 bis 2 kann durch externen Clock gelesen werden.
-
Aufwärtszähler
Nach Erreichen des Reload-Werts wird der Zählwert auf 0 gesetzt und wird weiter
gezählt. Beim Überlauf kann ein Interrupt ausgelöst werden.

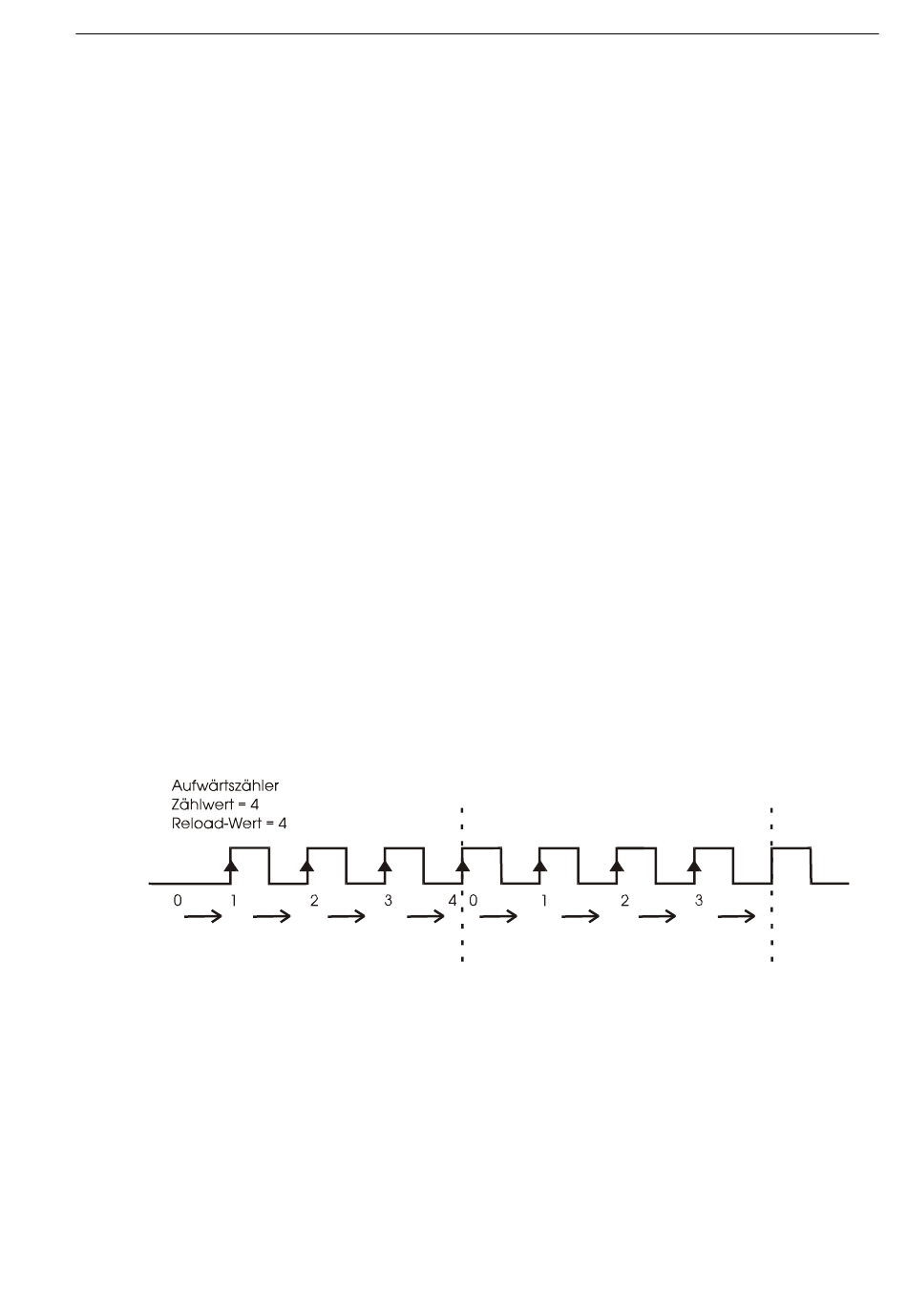

Abb. 8-9: Ablauf des Aufwärtszählers
Funktionen der Karte
