APCI-3xxx

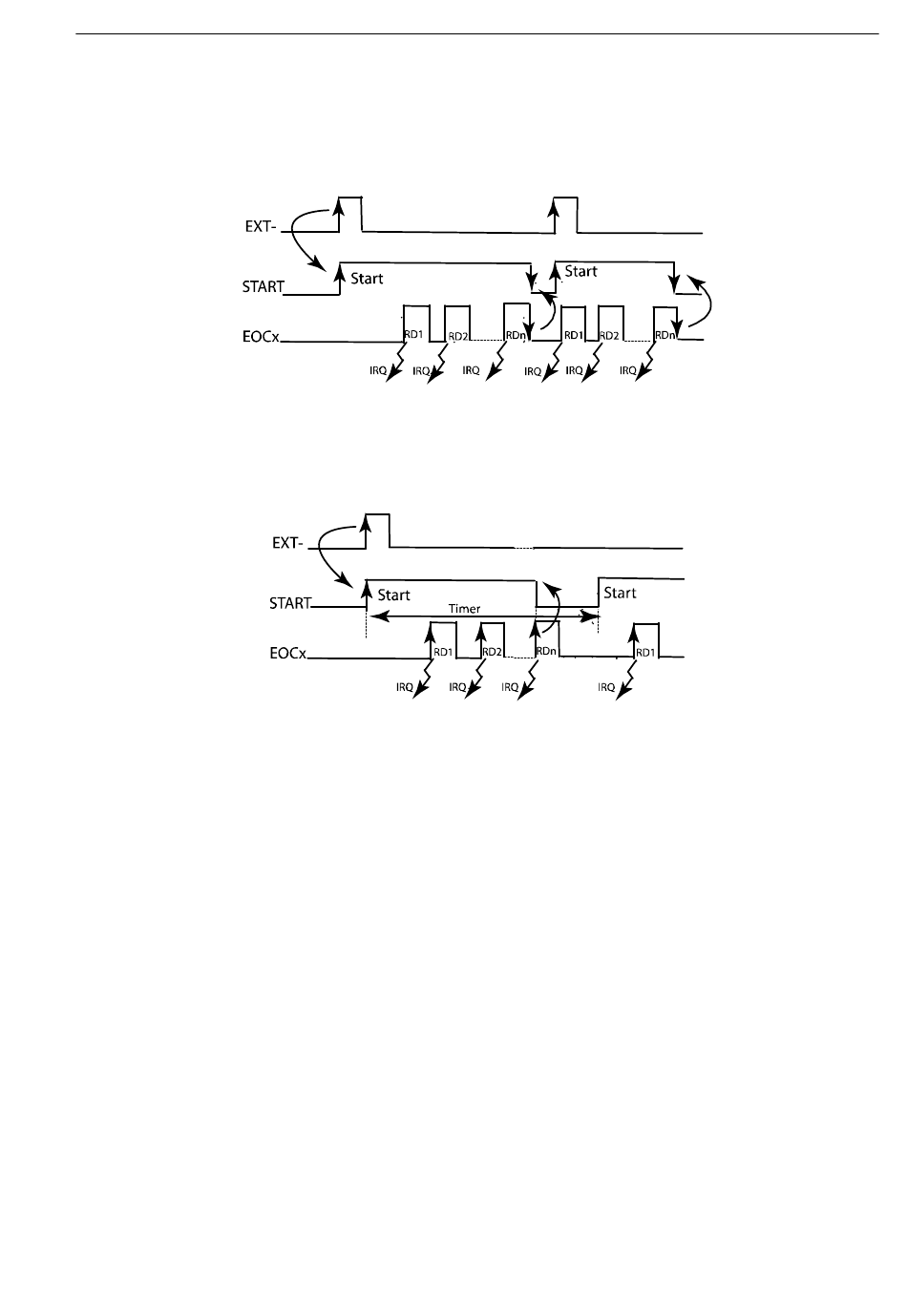

e) Kontinuierlicher, durch die Hardware getriggerter Scan:
Bitte beachten Sie, dass in diesem Scan-Mode das externe Signal immer nur
einen Scan triggert!
f) Kontinuierlicher, durch die Hardware getriggerter Scan mit Timer-
Verzögerung:
3)
Sequenz-Modes (mit DMA-Funktion)
Es stehen 2 Sequenz-Modes zur Verfügung, die im Folgenden jeweils an Hand
von 2 Beispielen dargestellt werden:
a) Einfacher Sequenz-Mode (Beispiel 1 und 2)
b) Sequenz-Mode mit Verzögerung (Beispiel 1 und 2)
Bitte beachten Sie, dass der Sequenz-Mode immer DMA (= Direct Memory
Access) verwendet!
a) Einfacher Sequenz-Mode
Einfacher Sequenz-Mode - Beispiel 1
In diesem Beispiel wird der Interrupt am Ende einer jeden Sequenz (nach 5
Erfassungen) ausgelöst und die Erfassung nach wiederum 3 Sequenzen beendet.
