Funktionen der Karte
8.3
Analoge Ausgabe
Auf der APCI-3110 und APCI-3116 befinden sich 4 analoge Ausgangskanäle mit
einer Auflösung von 12-Bit und einer Genauigkeit von 11-Bit.
Die analogen Ausgänge werden durch 32-Bit Schreiben auf E/A Adressen
aktualisiert. Ob die analogen Ausgänge zur neuen Aktualisierung bereit sind, wird
über ein Statusbit (DAC Ready) angezeigt.
Die Zeit ("Time to ready"; siehe Abb. 8-3: Reaktionszeit der analogen
AusgängeAbb. 8-3) zwischen dem Schreiben auf die E/A Adressen (DAC
Register) und der Aktualisierung der analogen Ausgänge beträgt 5 µs. Weitere
Zugriffe auf die DAC-Register werden in diesem Zeitintervall nicht beachtet.
Die Zeit zwischen dem Einschreiben des Software-Befehls und dem Erreichen des
Sollwerts für die analogen Ausgänge beträgt 15 µs (Einschwingzeit).
Beim Einschalten des Rechners sind die analogen Ausgänge kurzzeitig in einem
undefinierten Zustand. Es ist daher notwendig, dass der Rechner vor der
angeschlossenen Peripherie eingeschaltet wird.
Nach dem Power-ON-Reset des Rechners liegt dann an allen analogen Ausgängen
eine Spannung von 0 V an.
34

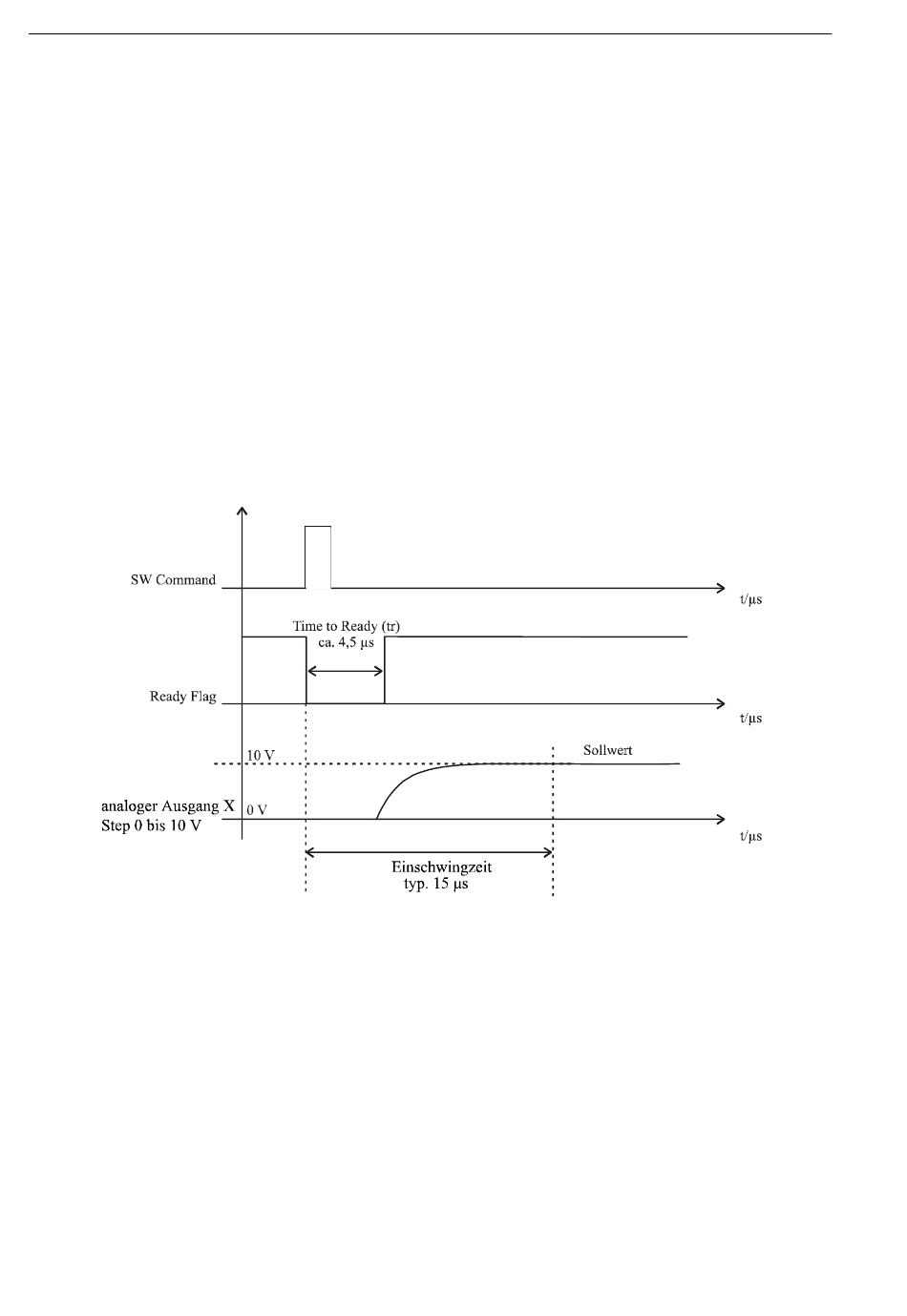

Abb. 8-4: Reaktionszeit der analogen Ausgänge
