Einbau und Installation der Karte
3.2 Anschluss des Zubehörs
3.2.1 Anschluss an die Anschlussplatinen
Die Kontakte der Relais können bei allen Versionen der APCIe-2200 über die Anschlussplatine PX8000
bzw. PX8001 angeschlossen werden. Bei der Version APCIe-2200-8-8 sind auch die acht digitalen
Eingänge über den 50-poligen D-Sub-Stiftstecker nach außen geführt.
Bei allen anderen Versionen mit digitalen Eingängen wird das mitgelieferte Kabel FB2200e benötigt,
um die digitalen Eingänge über den 37-poligen D-Sub-Stiftstecker an die Peripherie anschließen zu
können.
Bei weiteren Fragen zu unseren Kabeln und Anschlussplatinen bzw. -boxen steht Ihnen unsere
technische Supportabteilung zur Verfügung (siehe „Kontakt und Support").

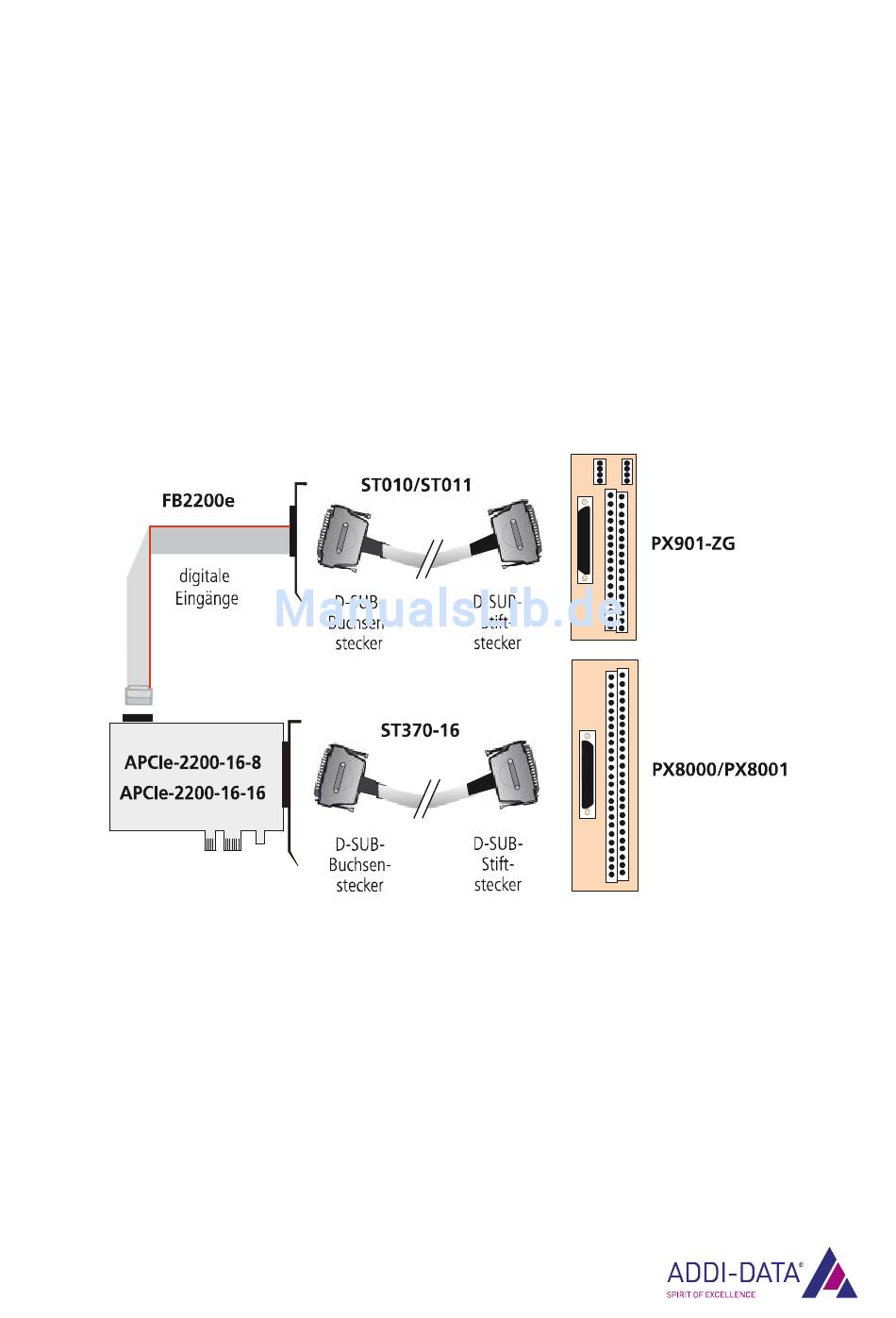

Abb. 3-4: Anschluss der APCIe-2200-16-x an die Anschlussplatinen
WICHTIG!
i
Stecken Sie das Kabel FB2200e auf den Stecker der Karte, indem
Sie die rote (bzw. blaue oder schwarze) Kabelleitung auf Pin 1
aufstecken.
