Addi-Data APCI-3010 Technisches Referenzhandbuch Seite 33

APCI-3xxx
dw_NbrOfChannel
dw_SequenceChannelArray = 0, 1, 2, 3, 4
b_DelayTimeMode
b_DelayTimeUnit;
dw_DelayTime
dw_SequenceCounter
dw_InterruptSequenceCounter= 2

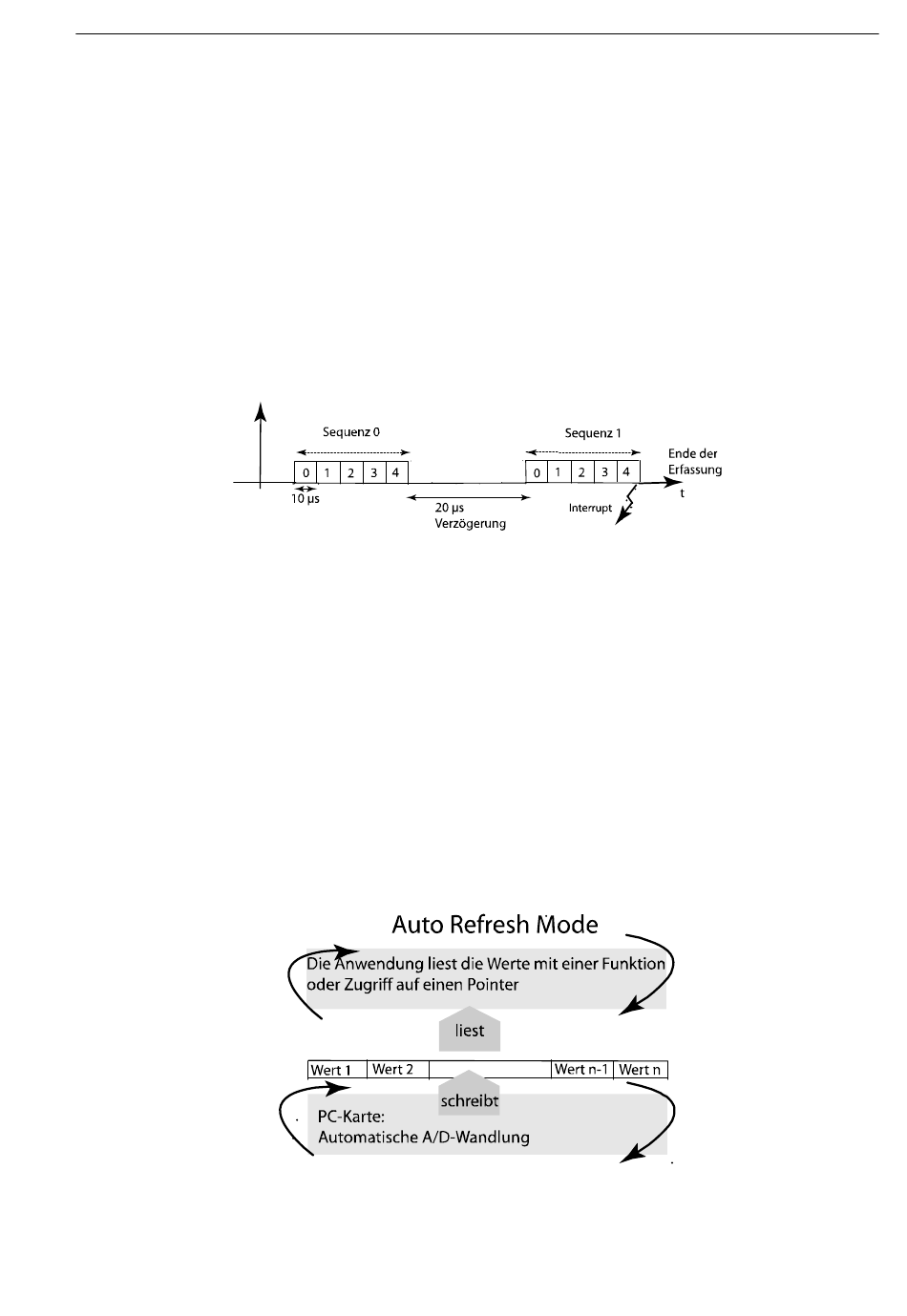

Sequenz-Mode mit Verzögerung (Beispiel 2)
Die Verzögerungszeit nach dem Ende einer Sequenz bis zum Start der nächsten
Sequenz beträgt in diesem Beispiel 20 µs.
dw_NbrOfChannel
dw_SequenceChannelArray = 0, 1, 2, 3, 4
b_DelayTimeMode
b_DelayTimeUnit;
dw_DelayTime
dw_SequenceCounter
dw_InterruptSequenceCounter= 2
4) Autorefresh-Mode
Die Analogerfassung wird initialisiert und schreibt die Werte der Kanäle in eine
feste Speicherstelle auf der APCI-3xxx. Der PC liest die Daten asynchron zur
Erfassung.
= 5
= ADDIDATAG_DELAY_MODE1_USED
= 1(µs)
= 100
= 2
= 5
= ADDIDATAG_DELAY_MODE2_USED
= 1(µs)
= 20
= 2
Funktionen der Karte
