Einbau und Installation der Karte
3.2 Anschluss des Zubehörs
3.2.1 Anschluss von Kabel und Anschlussplatine
Der Anschluss der Peripherie an die Relaiskontakte der Karte APCIe-2200 erfolgt über das Kabel
ST370-16, das an den 50-poligen D-Sub-Stiftstecker der Karte anzuschließen ist. Dieses Kabel weist im
Hinblick auf die elektromagnetische Verträglichkeit (EMV) folgende Eigenschaften auf:
•
metallisierte Steckergehäuse
•
geschirmtes Kabel
•
Kabelschirm über Isolierung zurückgeklappt und beidseitig fest mit dem Steckergehäuse
verschraubt.
Bei der Version APCIe-2200-8-8 sind auch die acht digitalen Eingänge über den 50-poligen D-Sub-
Stiftstecker der Karte nach außen geführt.
Bei allen anderen Versionen mit digitalen Eingängen wird das mitgelieferte Flachbandkabel FB2200e
an den 32-poligen Pfostenstecker der Karte angeschlossen. Zum Anschluss des Kabels ST010 bzw.
ST011 besitzt dieses Flachbandkabel auch einen 37-poligen D-Sub-Stecker, d.h., ein zweiter Steckplatz
wird benötigt.

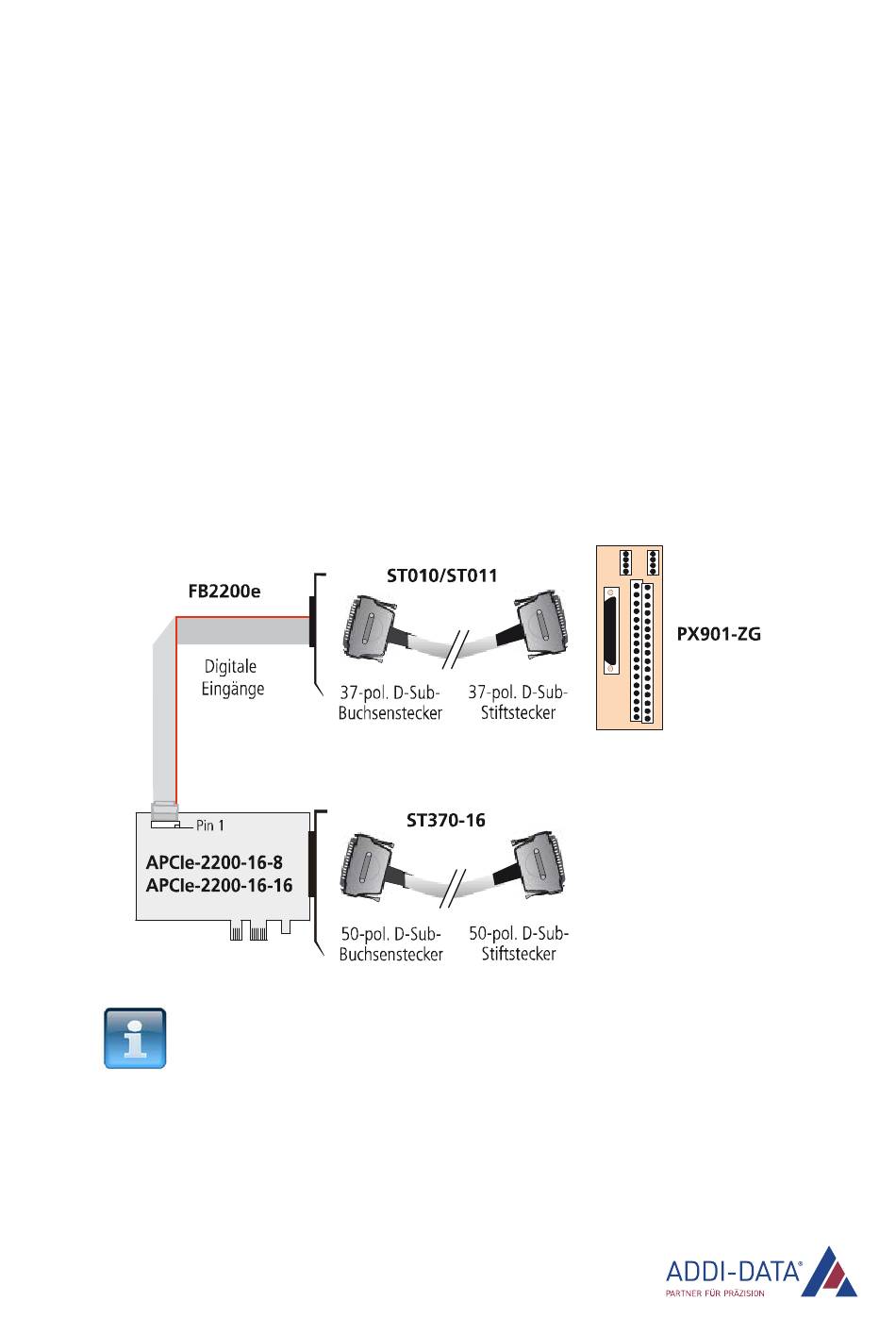

Abb. 3-4: APCIe-2200-16-x: Anschluss von Kabel und Anschlussplatine
www.addi-data.de
ACHTUNG!
Stecken Sie das Kabel FB2200e auf den Stecker, indem Sie die
rote (bzw. blaue oder schwarze) Kabelleitung auf Pin 1 aufstecken.
12
APCIe-2200
