Funktionen der Karte
Abwärtszähler
Um den gleichen Zählerwert wie im Aufwärts-Mode zu zählen, muss der Reload-
Wert auf 3 gesetzt werden. Der Zähler zählt bis 0 herab und wird ab dem nächsten
Flankenwechsel auf den Reload-Wert zurückgesetzt.
8.10 Setzen ein digitalen Ausgangs
Beim Ablauf des Zählers/Timers/Watchdogs kann ein digitaler Ausgang (24 V)
gesetzt werden. Hierbei kann ebenfalls der Ausgangspegel definiert werden. Der
Ausgang wird für einen (Eingangs-)Takt aktiviert.
Abb. 8-11: Beispiel: Setzen eines digitalen Ausgangs
Zuordnung zu den Zählern/Timern:
Timer/Zähler
Timer/Zähler/Watchdog 1 analoger Ausgang
Timer/Zähler/Watchdog 2 digitale Ausgänge
40

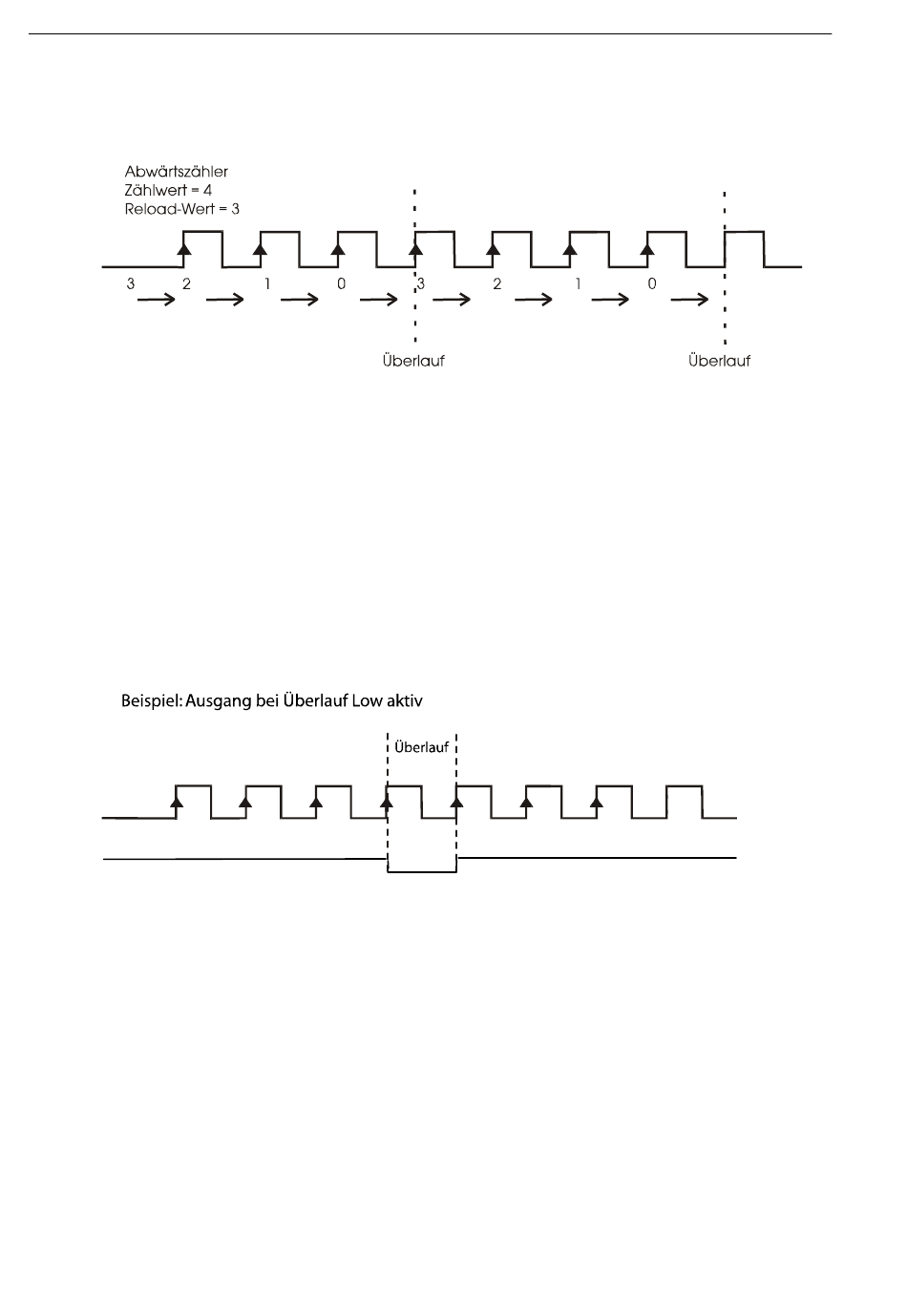

Abb. 8-10: Ablauf des Abwärtszählers
=
Digitaler Ausgang 0
=
Digitaler Ausgang 1
=
Digitaler Ausgang 2
APCI-3xxx
