Einbau und Installation der Karte
4.3 Anschluss des Zubehörs
4.3.1 Anschluss der Anschlussplatinen
Der Austausch analoger Signale zwischen der Karte APCI-/CPCI-3120 bzw. APCI-/CPCI-3001 und der
Peripherie erfolgt über die Anschlussplatine PX901-AG oder die BNC-Anschlussbox PX_BNC sowie
über das Kabel ST010 bzw. ST011, das an den 37-poligen D-Sub-Stiftstecker der Karte anzuschließen
ist. Diese Kabel weisen im Hinblick auf die elektromagnetische Verträglichkeit (EMV) folgende
Eigenschaften auf:
•
metallisierte Steckergehäuse
•
geschirmtes Kabel
•
Kabelschirm über Isolierung zurückgeklappt und beidseitig fest mit dem Steckergehäuse
verschraubt.
Für die digitalen Ein- und Ausgänge der APCI-3120 und APCI-3001 bzw. CPCI-3120 und CPCI-3001
wird das Flachbandkabel FB3000 bzw. FB3001 an den 16-pol. Pfostenstecker der Karte angeschlossen.
Zum Anschluss des Kabels ST010 bzw. ST011 besitzt dieses Flachbandkabel ebenfalls einen 37-poligen
D-Sub-Stiftstecker, d.h., ein zweiter Steckplatz ist erforderlich. Für die digitalen E/A der CPCI-3120
bzw. CPCI-3001 wird unter Verwendung der Frontblende URS-3120-6U bzw. URS-3001-6U für 6U-
Gehäuse dieser Steckplatz nicht benötigt.

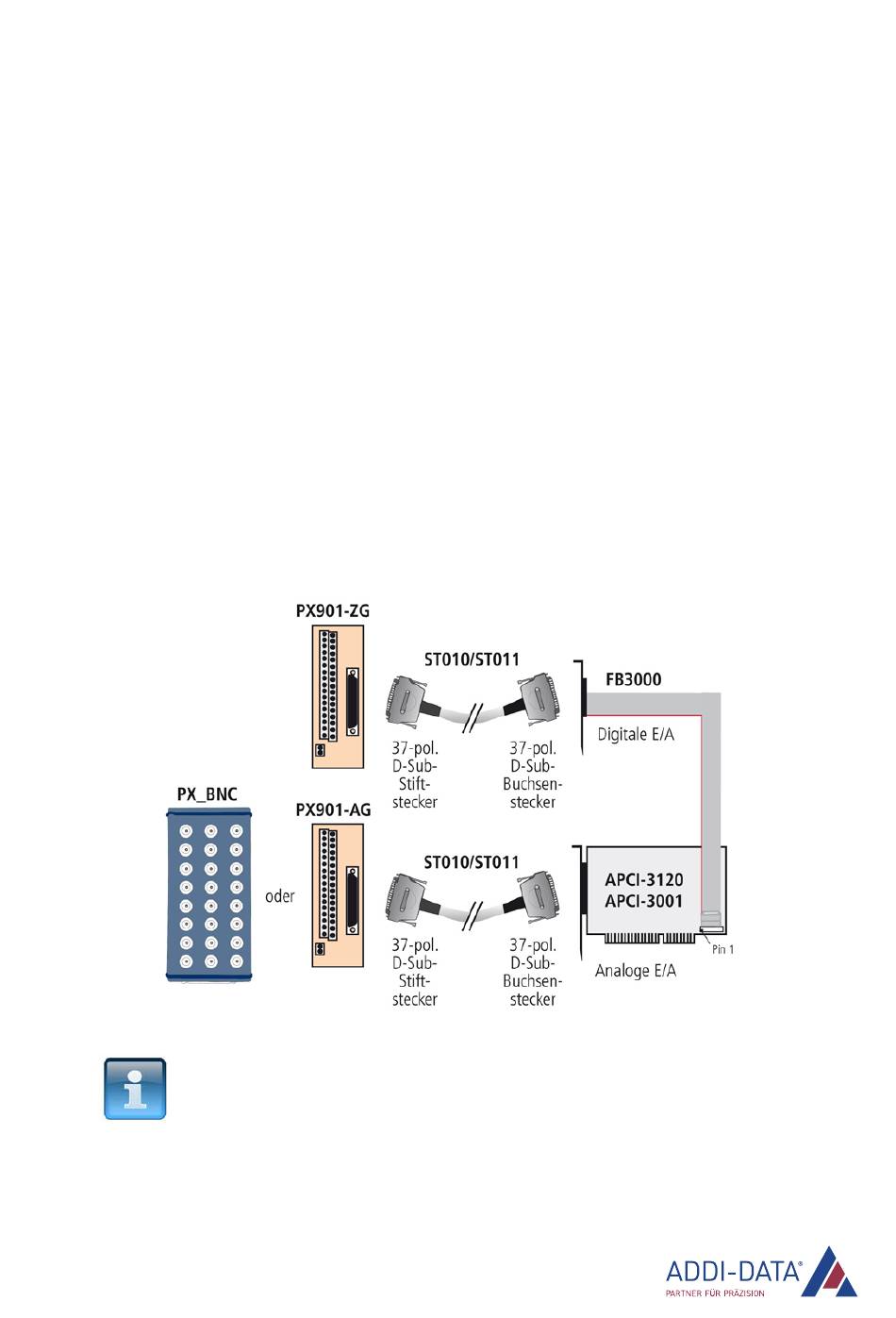

Abb. 4-6: APCI-3120/3001: Anschluss der Anschlussplatinen und Anschlussbox
www.addi-data.de
ACHTUNG!
Stecken Sie das Kabel FB3000 auf den Stecker der Karte, indem
Sie die rote (bzw. blaue oder schwarze) Kabelleitung auf Pin 1
aufstecken.
20
APCI-/CPCI-3120/3001
