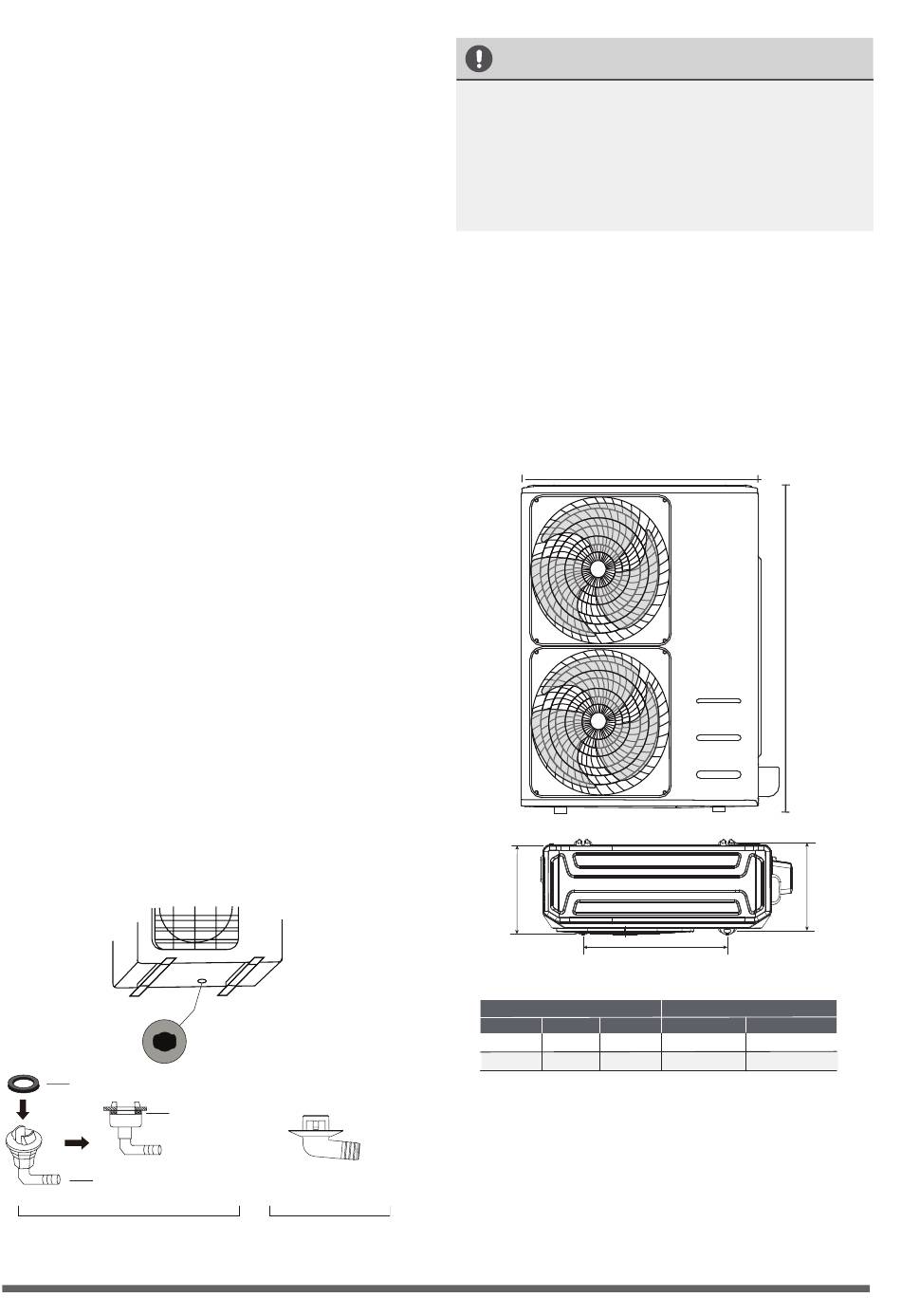

Schritt 2: Installieren Sie die Ablaufkupplung
(nur Wärmepumpe)
Bevor Sie das Außengerät festschrauben, müssen
Sie die Ablaufgarnitur an der Unterseite des
Geräts installieren.
Beachten Sie, dass es je nach Typ des
Außengeräts zwei verschiedene Arten von
Ablaufanschlüssen gibt.
Wenn die Abflussarmatur mit einer
Gummidichtung ausgestattet ist (siehe
Abb. A), oder befolgen Sie die nachstehenden
Anweisungen:
1. Montieren Sie die Gummidichtung am Ende des
die Ablaufkupplung, die mit dem Außengerät.
2. Stecken Sie den Ablaufstutzen in die Bohrung
im Boden der Geräteablage.
Drehen Sie den Ablaufstutzen um 90°, bis rastet in
der Position nach vorne ein des Geräts.
4. Schließen Sie eine Ablaufschlauchverlängerung
an (nicht im Lieferumfang enthalten) an den
Abflussanschluss zur Umleitung von Wasser
vom Gerät weg während Heizung.
Wenn die Ablaufkupplung nicht mit Gummi
ausgestattet ist (siehe Abb. B), gehen Sie wie
folgt vor:
1. Stecken Sie den Ablassstopfen in das Loch
in der Bodenwanne des Geräts und der
Ablassstopfen wird einrasten.
2. Schließen Sie eine Ablaufschlauchverlängerung
(nicht im Lieferumfang enthalten) an den
Ablaufstutzen an, um das Wasser während des
Aufheizens aus dem Gerät umzuleiten.
Dichtung
Dichtung
Entwässerungsfuge
(A)
Umlaufbahn der
Grundplatte des Geräts
(B)
IN KALTEN KLIMAZONEN
Achten Sie in kalten Klimazonen darauf, dass
der Ablaufschlauch möglichst senkrecht
verläuft, um einen schnellen Wasserabfluss
zu gewährleisten. Wenn das Wasser zu
langsam abläuft, kann es den Schlauch
einfrieren und das Gerät überfluten.
Schritt 3: Verankerung des Außengeräts
Die Montagemaße variieren für verschiedene
Außengeräte.
Der Durchmesser des
Befestigungsschraubenkopfes muss größer als 12
mm sein.
D
Unitate exterioara (mm)
L
I
D
952
1333
415
900
1170
350
W
H
A
Montare (mm)
A
B
634
404
590
378
ƒSeite 145
