b. Χρησιμοποιώντας πένσα απογυμνώστε τα
καλώδια στις δυο άκρες για 15cm (6in) ώστε
να εκτεθούν τα εσωτερικά καλώδια.
c. Αφαιρέστε την μόνωση από τις άκρες.
d. Χρησιμοποιήστε σφιγκτήρα καλωδίου και
σφίξτε τις συνδέσεις στις άκρες των καλωδίων
ΣΗΜΕΙΩΣΗ
ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΘΑ ΠΡΕΠΕΙ ΝΑ
ΑΚΟΛΟΥΘΟΥΝ ΑΥΣΤΗΡΑ ΤΟ ΔΙΑΓΡΑΜΜΑ
ΚΑΛΩΔΙΩΣΕΩΝ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΜΕΣΑ ΣΤΟ
ΚΑΛΥΜΜΑ ΚΑΛΩΔΙΩΝ ΤΗΣ ΕΞΩΤΕΡΙΚΗΣ
ΜΟΝΑΔΑΣ.

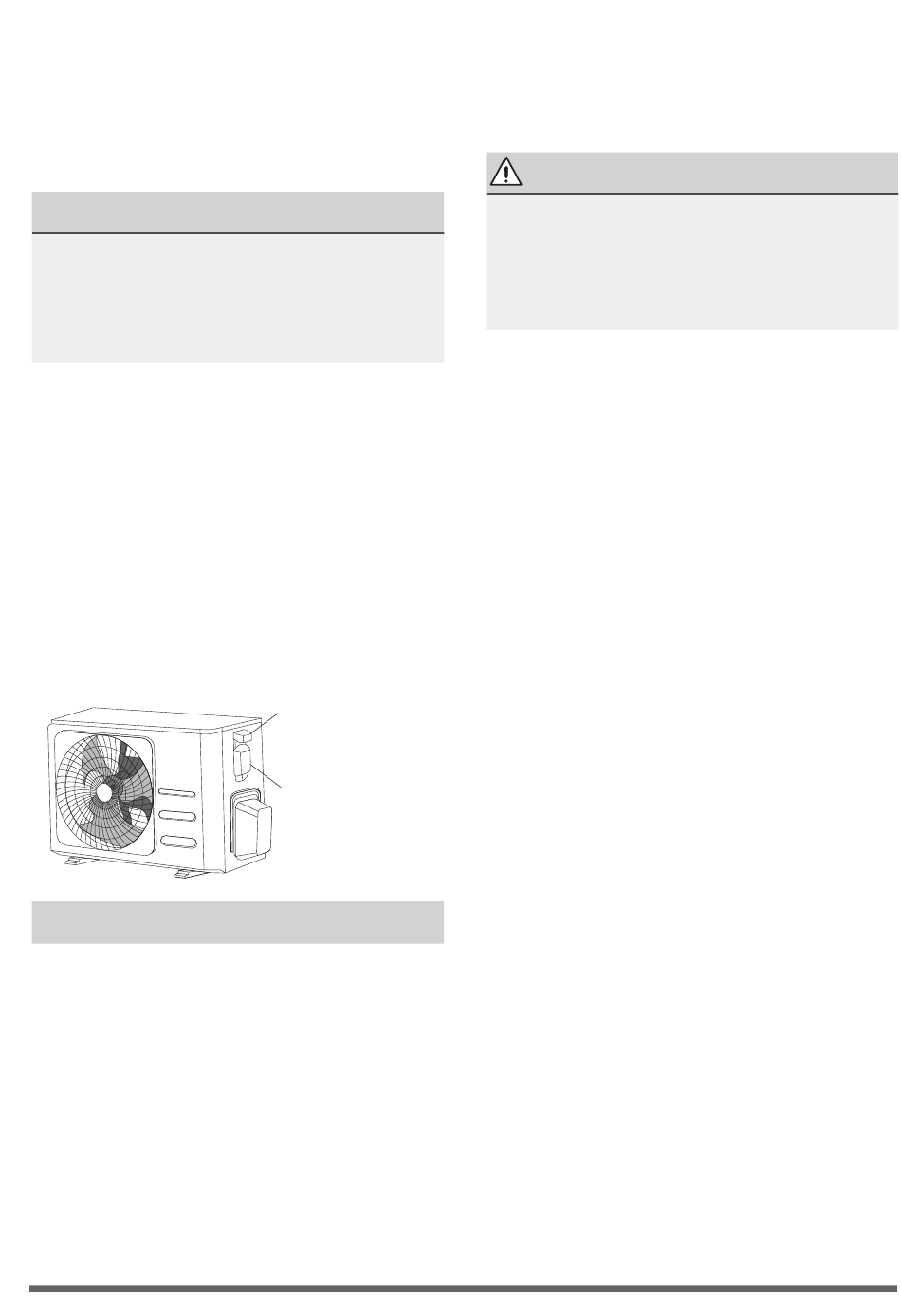

2. Ξεβιδώστε το κάλυμμα ηλεκτρολογικού
καλύμματος και απομακρύνετέ το.
3. Ταιριάξτε τα χρώματα των καλωδίων/
ταμπελάκια με τα ταμπελάκια στο τερματικό
και βιδώστε με ακρίβεια τις συνδέσεις κάθε
καλωδίου στην αντίστοιχη υποδοχή.
4. Τυλίξτε και ασφαλίστε τα καλώδια.
5. Μονώστε τα μη χρησιμοποιούμενα καλώδια με
ηλεκτρολογική ταινία και κρατήστε τα μακριά
από μεταλλικά ή ηλεκτρικά εξαρτήματα.
6. Αντικαταστήστε το κάλυμμα καλωδίων στην
πλευρά της μονάδας και βιδώστε το.
2. Καλωδίωση εσωτερικής μονάδας
1. Προετοιμάστε το καλώδιο για σύνδεση
a. Χρησιμοποιώντας πένσα απογυμνώστε τα
καλώδια στις δυο άκρες για 15cm (6in) ώστε
να εκτεθούν τα εσωτερικά καλώδια.
b. Αφαιρέστε την μόνωση από τις άκρες.
c. Χρησιμοποιήστε σφιγκτήρα καλωδίου
και σφίξτε τις συνδέσεις στις άκρες των
καλωδίων.
2. Ξεβιδώστε το κάλυμμα ηλεκτρολογικού
καλύμματος και απομακρύνετέ το.
74„
ƒΣελίδα
Κάλλυμα
Abgedeckt
Βίδες
Impressum
3. Ταιριάξτε τα χρώματα των καλωδίων/
ταμπελάκια με τα ταμπελάκια στο τερματικό
και βιδώστε με ακρίβεια τις συνδέσεις κάθε
καλωδίου στην αντίστοιχη υποδοχή.
ΠΡΟΣΟΧΗ
• Ακολουθήστε το ηλεκτρολογικό διάγραμμα
κατά την καλωδίωση.
• Το ψυκτικό κύκλωμα μπορεί να έχει μεγάλη
θερμοκρασία. Κρατήστε τα καλώδια μακριά
από τις σωληνώσεις.
4. Βιδώστε με ακρίβεια τις συνδέσεις κάθε
καλωδίου στην αντίστοιχη υποδοχή.
5. Αντικαταστήστε το κάλυμμα καλωδίων στην
πλευρά της μονάδας και βιδώστε το.
