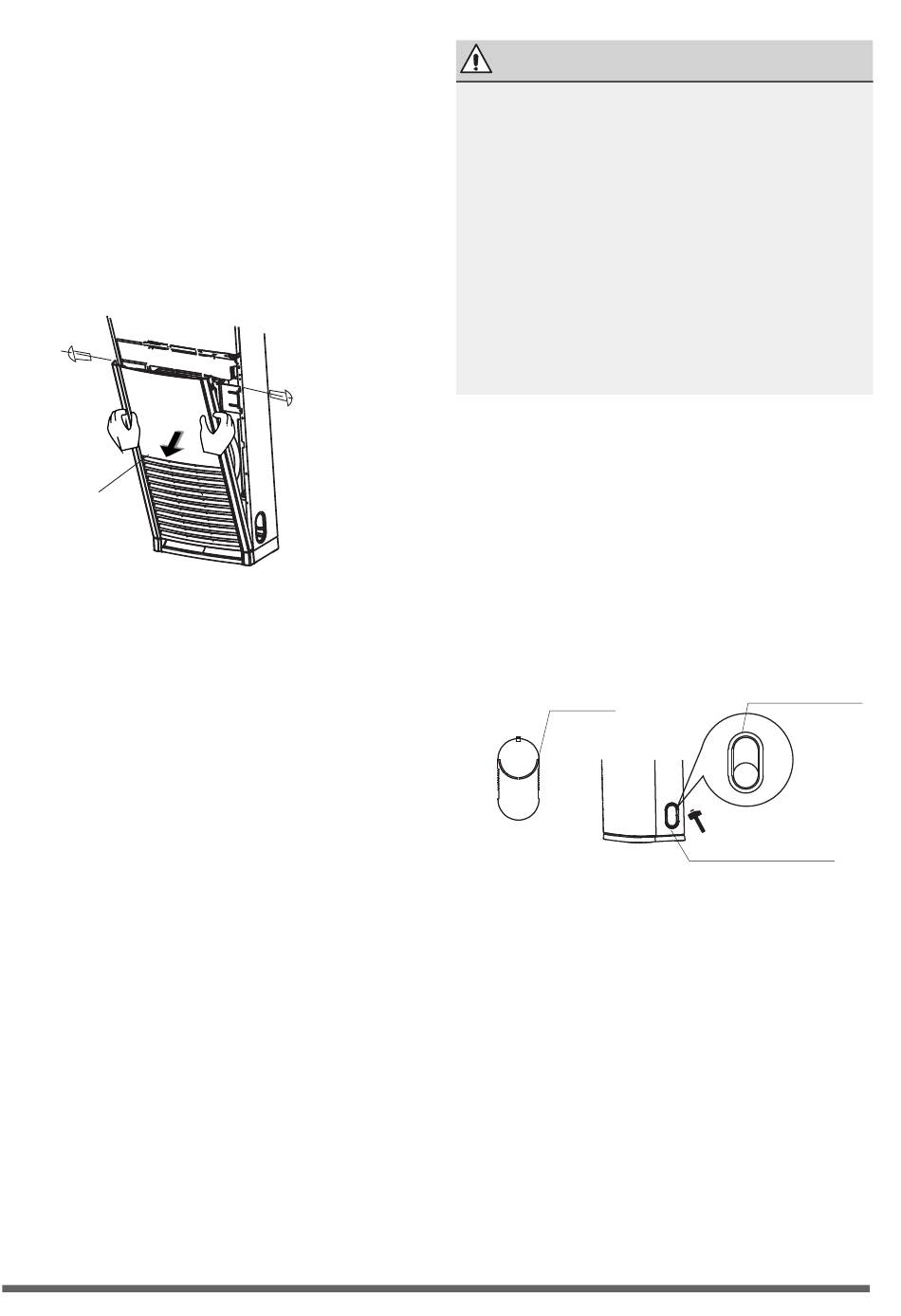

Βήμα 2: Αφαιρέστε το μπροστινό κάλυμμα
και αφαιρέστε το φίλτρο
1. Ανοίξτε την συσκευασία και αφαιρέστε την
μονάδα. Αφαιρέστε τις προστατευτικές ταινίες
και τα εξαρτήματα.
2. Αφαιρέστε το μπροστινό κάλυμμα πριν την
σύνδεση των καλωδίων και των σωληνώσεων.
Κατεβάστε τους δύο διακόπτες της γρίλιας,
αφαιρέστε τις δύο βίδες και αφαιρέστε το
μπροστινό κάλυμμα.
μπροστινό
κάλυμμα
3. Αφαιρέστε όλα τα εξαρτήματα που είναι
τοποθετημένα στο εσωτερικό της μονάδας.
4. Επιβεβαιώστε ότι όλα τα εξαρτήματα που
βρήκατε ταιριάζουν στα αναγραφόμενα του
παρόντος εγχειριδίου.
Βήμα 3: Αφαιρέστε τα φρένα από τα ροδάκια
(μερικά μοντέλα)
1. Ελέγξτε να τα ροδάκια της εσωτερικής μονάδας
έχουν φρένα να τα κρατούν ακινητοποιημένα
και αφαιρέστε τα αυτοκόλλητα προειδοποίησης.
2. Αφαιρέστε τα φρένα από τα ροδάκια σύμφωνα
με τις οδηγίες.
Βήμα 4. Ασφαλίστε την μονάδα για αποφυγή
πτώσης της
1. Μετρήστε τις οπές εγκατάστασης.
2. Εισαγάγετε βίδες M8 στην μονάδα όταν είναι
στο δάπεδο (ο αριθμός τους εξαρτάται από τον
αριθμό των οπών της μονάδας).
3. Τοποθετήστε την μονάδα ώστε οι οπές
συγκράτησης να συμβαδίζουν με τις οπές της
μονάδας, και στην συνέχεια συσφίξτε τις βίδες.
ΠΡΟΣΟΧΗ
Στην περίπτωση που απαιτείται περαιτέρω
ασφάλιση για αποφυγή πτώσης της μονάδας,
μπορείτε να εγκαταστήσετε προστατευτική
σφήνα. Για την εγκατάστασή της:
• Αφαιρέστε την προστατευτική σφήνα και
μετρήστε για το σωστό μέγεθός της.
• Χρησιμοποιείστε βίδες αυτοσύσφιξης για να
προσαρμόσετε την προστατευτική σφήνα στο
επάνω καπάκι της μονάδας.
• Ασφαλίστε την άλλη άκρη της προστατευτικής
σφήνας στον τοίχο με την χρήση βιδών
αυτοσύσφιξης
Βήμα 5. Εγκατάσταση του προστατευτικού
πλέγματος
1. Αφαιρέστε το προστατευτικό πλέγμα από την
μονάδα χτυπώντας το απαλά.
2. Χρησιμοποιήστε κόφτη για να ανοίξετε μια
μικρή οπή ακολουθώντας τα σημάδια στο
προστατευτικό πλέγμα.
3. Εγκαταστήστε το προστατευτικό πλέγμα στην
μονάδα και ασφαλίστε το.
Σημάδια οπής
προστατευτικό
πλέγμα
Βήμα 6. Τυλίξτε καλώδια και αγωγούς
1. Τοποθετήστε τις σωληνώσεις στο δάπεδο.
Τοποθετήστε τον αγωγό αποστράγγισης, τις
ψυκτικές σωληνώσεις και την καλωδίωση μαζί.
2. Χρησιμοποιώντας τον αγωγό αποστράγγισης ως
οδηγό, μετρήστε και το απαραίτητο μήκος των
καλωδιώσεων και των ψυκτικών σωληνώσεων.
Χρησιμοποιήστε δεματικά για να δέσετε τα
παραπάνω μαζί.
3. Βεβαιωθείτε ότι ο αγωγός αποστράγγισης
βρίσκεται στο κάτω μέρος του τυλίγματος, οι
σωληνώσεις στην μέση και η καλωδίωση στο
επάνω μέρος.
Εγκαταστήστε το
προστατευτικό
πλέγμα
Εγκαταστήστε το
προστατευτικό πλέγμα
