ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ
Όταν η μέγιστη παροχή ρεύματος είναι
μεγαλύτερη από 16A, θα πρέπει να
χρησιμοποιηθεί επιπλέον ασφάλεια ή
προστατευτικό διαρροής με επιπλέον
προστασία (δεν συμπεριλαμβάνεται).
Όταν η μέγιστη παροχή ρεύματος είναι
μικρότερη από 16A, το καλώδιο τροφοδοσίας
θα πρέπει να είναι εξοπλισμένο με πρίζα. (δεν
συμπεριλαμβάνεται)

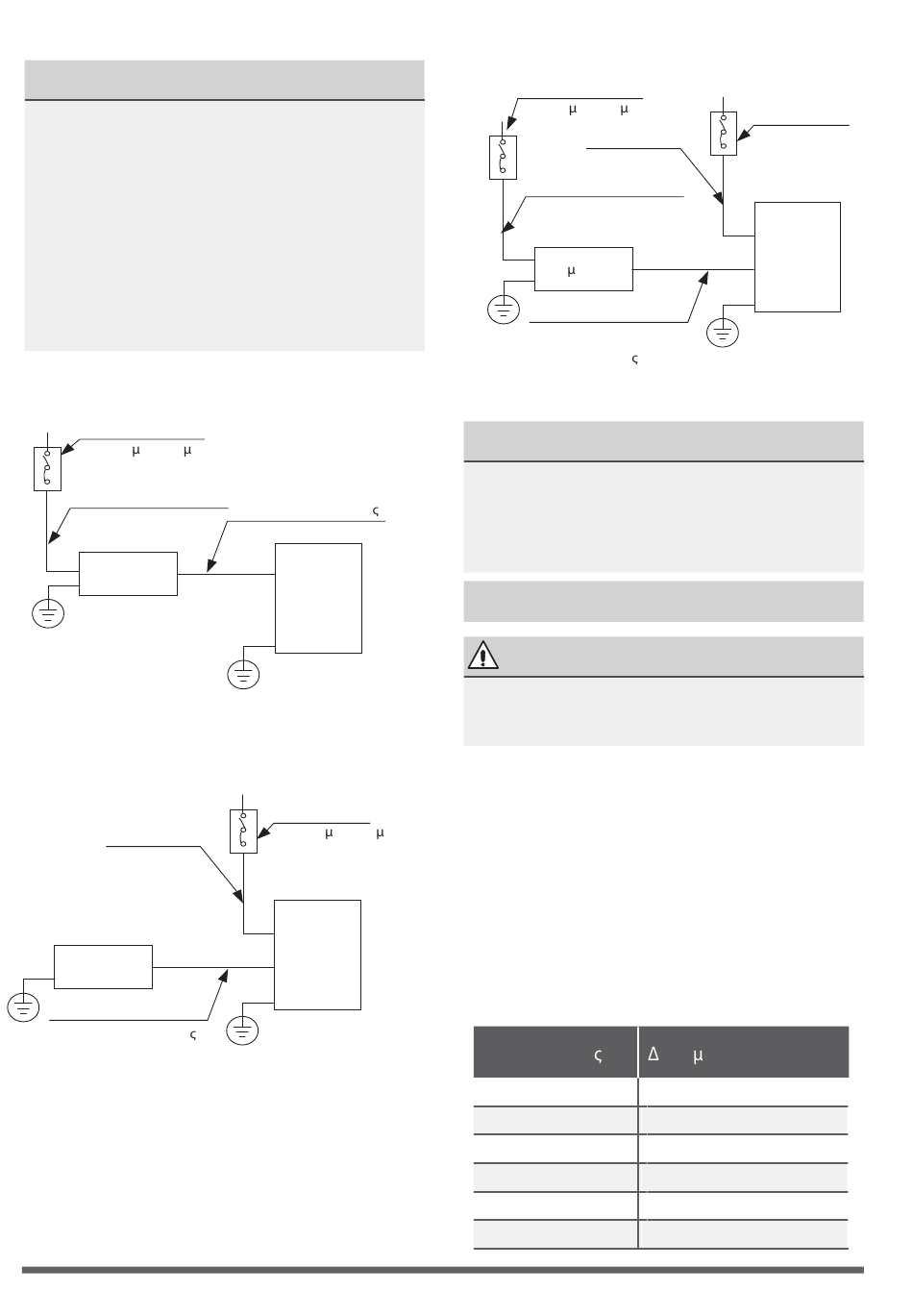

ασφάλεια
(A)
(δεν συ περιλα βάνεται)
Παροχή
Παροχή
(B)
Παροχή
Καλώδια επικοινωνία
Καλώδια επικοινωνία
Innengerät
Ασφάλεια
(δεν συ περιλα βάνεται)
(C)
Ασφάλεια
(δεν συ περιλα βάνεται)
Παροχή
Εξ. ονάδα
Καλώδια
επικοινωνία
Σημείωση
Τα διαγράμματα είναι για επεξηγηματικούς
σκοπούς μόνο. Το πραγματικό μπορεί να είναι
διαφορετικό και υπερισχύει του παρόντος.
Καλωδίωση εξωτερικής μονάδας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Πριν από κάθε εργασία ηλεκτρικής φύσεως,
αφαιρέστε την μονάδα από την παροχή.
1. Προετοιμασία του καλωδίου επικοινωνίας
a. Επιλέξτε το κατάλληλο μέγεθος καλωδίων.
Χρησιμοποιείστε καλώδια τύπου H07RN-F.
Ελάχιστη Διατομή Καλωδίων Τροφοδοσίας
και Σήματος (προς αναφορά)
Τάση Συσκευή (Α)
> 3 and ≤ 6
> 6 and ≤ 10
> 10 and ≤ 16
> 16 and ≤ 25
> 25 and ≤ 32
> 32 and ≤ 40
Air switch
Ασφάλεια
(δεν συμπεριλαμβάνεται)
(purchased
seperately)
ιατο ή Καλωδίου (mm²)
0.75
1
1.5
2.5
4
6
