Verdrahtung; Innen-Gerät-Verdrahtung - INVENTOR V5MFI-66 Benutzer- & Installationshandbuch

b. Entfernen Sie mit einer Abisolierzange die
Gummiummantelung an beiden Enden
des Signalkabels, so dass ca. 15 cm Kabel
freiliegen.
c. Entfernen Sie die Isolierung an den Enden.
d. Schneiden Sie die U-Kabelschuhe mit einer
Drahtzange von der Wurzel ab.
HINWEIS
Halten Sie sich beim Anschließen der Drähte
strikt an den Schaltplan im Deckel des
Schaltkastens.

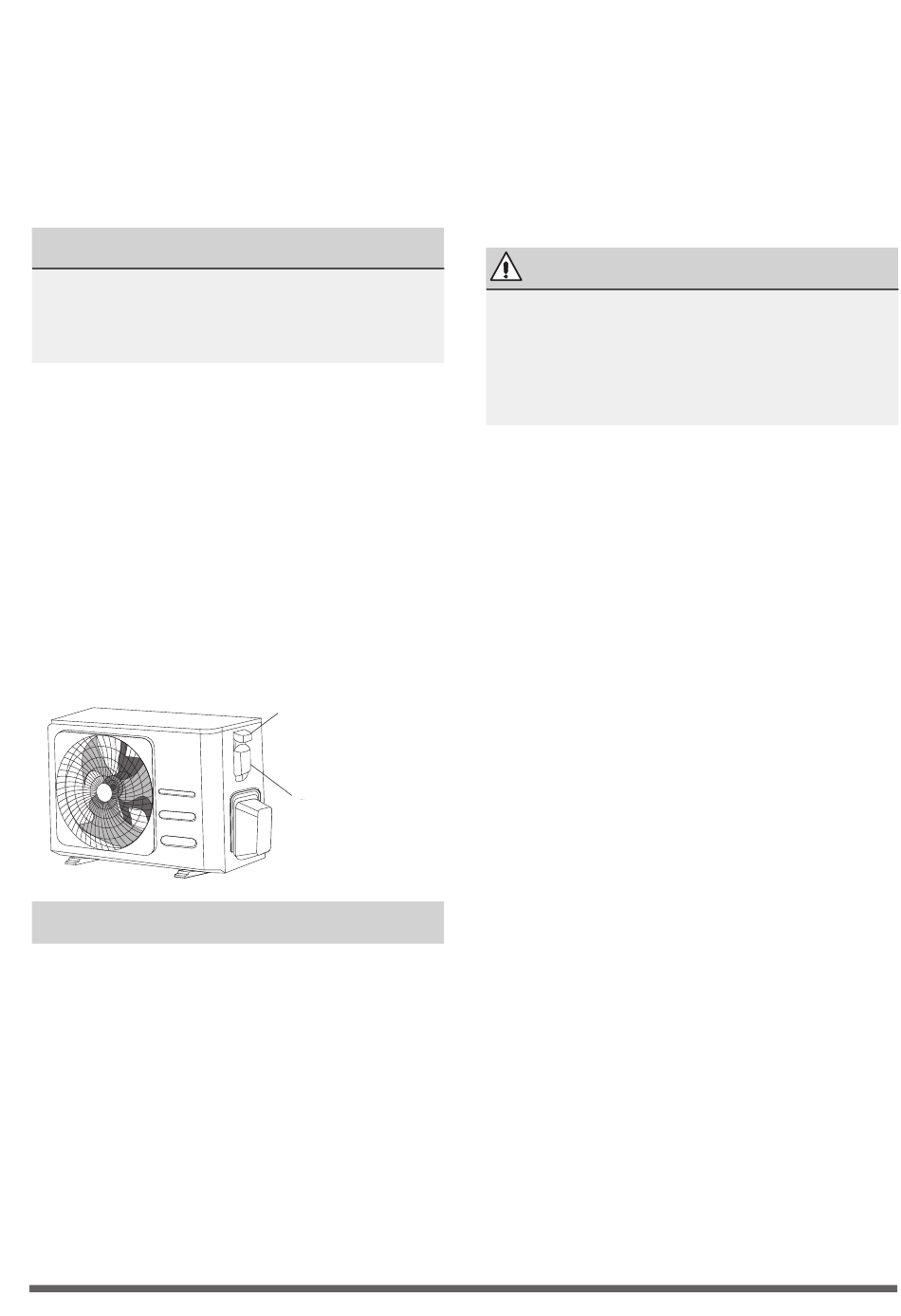

2. Entfernen Sie die elektrische Abdeckung des
Außengeräts.
3. Schließen Sie die U-Stecker an die Klemme an.
Stimmen Sie die Aderfarben/-beschriftungen mit
den Beschriftungen auf der Klemmenleiste ab
und schrauben Sie die U-Lasche jeder Ader fest
an die entsprechende Klemme.
4. Ziehen Sie das Kabel mit der Klemme fest.
5. Isolieren Sie nicht verwendete Drähte mit
Isolierband.
Halten Sie sie von allen elektrischen oder
metallischen Teilen fern.
Bringen Sie die Abdeckung des elektrischen
Schaltkastens wieder an.
Verdrahtung des Innengeräts
1. Bereiten Sie das Kabel für den Anschluss vor
a. Entfernen Sie mit einer Abisolierzange die
Gummiummantelung an beiden Enden des
Signalkabels, so dass ca. 15 cm Kabel freiliegen.
b. Entfernen Sie die Isolierung an den Enden.
c. Schneiden Sie die U-Kabelschuhe mit einer
Drahtzange von der Wurzel ab.
2. Lösen Sie die Schraube an der Abdeckung des
elektrischen Schaltkastens und nehmen Sie die
Abdeckung ab.
ƒSeite 152
„
Abgedeckt
Impressum
3.Schließen Sie die U-Stecker an die Klemme an.
Stimmen Sie die Farben/Beschriftungen
der Drähte mit den Beschriftungen auf
der Klemmenleiste ab und schrauben Sie
die U-Lasche jedes-Drahtes fest an die
entsprechende Klemme.
Beachten Sie die Seriennummer und den
Schaltplan, die sich auf dem Deckel des
elektrischen Schaltkastens befinden.
ACHTUNG
• Beachten Sie beim Anschließen der Drähte
den Verdrahtungsplan.
• Der Kältemittelkreislauf kann sehr heiß
werden. Halten Sie das Verbindungskabel
vom Kupferrohr fern.
4. Ziehen Sie die Kabelklemme fest. Das Kabel darf
nicht lose sein oder an den U-Laschen gezogen
werden.
5. Bringen Sie den Deckel des Schaltkastens wieder
an.
