4. Χρησιμοποιείστε κολλώδη ταινία βυνιλίου για
να ασφαλίσετε τα παραπάνω μαζί. Ξεκινήστε το
τύλιγμά τους από το κάτω τμήμα του αγωγού
αποστράγγισης και σιγουρευτείτε ότι οι
σύνδεσμοι είναι τυλιγμένοι καλά.

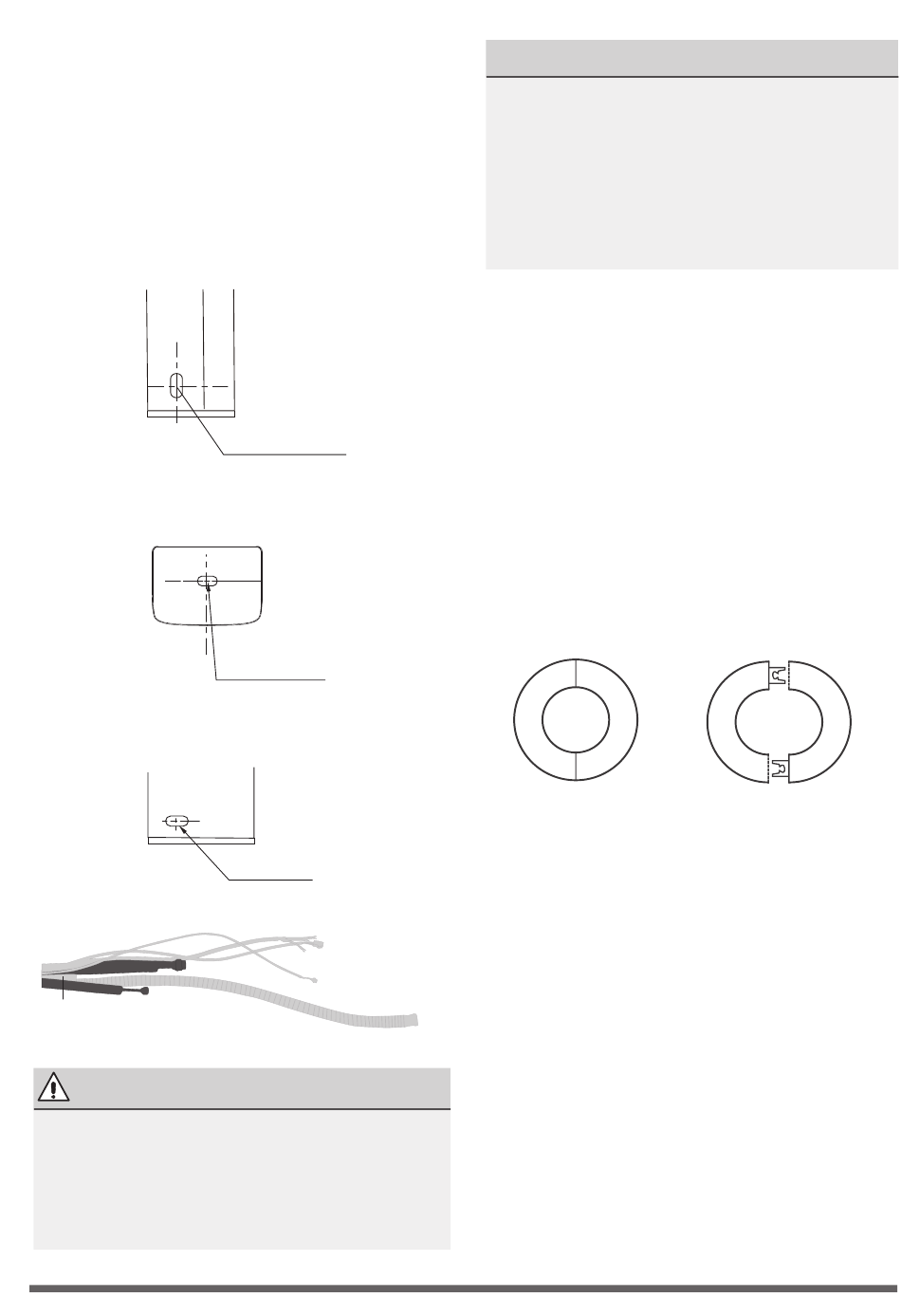

Οπές για σωληνώσεις στα πλαϊνά
Οπές για σωληνώσεις στην βάση
Οπές για σωληνώσεις στην πίσω πλευρά
αγωγός
αποστράγγισης
ΠΡΟΣΟΧΗ
Όταν τυλίγετε τη δέσμη των αγωγών, κρατήστε
τις άκρες τους ξετυλιγμένες. Χρειάζεται να
έχετε πρόσβαση στις άκρες ώστε να κάνετε
έλεγχο για διαρροές στο τέλος της διαδικασίας
εγκατάστασης. Όλα τα τυλίγματα πρέπει να είναι
ομοιόμορφα.
64„
ƒΣελίδα
Οπή σωληνώσεων
φ67
Οπή σωληνώσεων φ57.4
Οπή σωληνώσεων
φ67
καλωδίωση
ψυκτικές
σωληνώσεις
ΣΗΜΕΙΩΣΗ
• Μόνο τα μοντέλα με λειτουργία εξαερισμού
περιέχουν αγωγό εξαερισμού.
• Ο τύπος και το πλήθος των καλωδιώσεων
εξαρτάται από το μοντέλο.
• Οι άκρες των αγωγών είναι διαφορετικές,
ελέγξτε για την σωστή τοποθέτηση πριν το
τύλιγμά τους.
Βήμα 7: Εφαρμόστε μονωτικό υλικό και
εγκαταστήστε το κάλυμμα της οπή τοίχου
1. Καθαρίστε τα τυλιγμένα καλώδια και αγωγούς
2. Εφαρμόστε ομοιόμορφα μονωτικό υλικό στα
κενά ανάμεσα στον τοίχο και τις σωληνώσεις.
3. Τραβήξτε το κάλυμμα οπής για να το
ανοίξετε. Αφού το ασφαλίσετε καλά στις
σωληνώσεις πιέστε το στην οπή του τοίχου
για να το ασφαλίσετε και να ολοκληρώσετε την
εγκατάστασή του.
Βήμα 8: Διάνοιξη οπής στον τοίχο για τις
ψυκτικές σωληνώσεις
1. Εξακριβώστε τη τοποθεσία της οπής στον τοίχο
βάση της θέσης της εξωτερικής μονάδας.
2. Χρησιμοποιώντας τρυπάνι Φ65mm, ανοίξτε οπή
στον τοίχο. Βεβαιωθείτε ότι η οπή θα ανοιχτεί
υπό κάθετη γωνία, έτσι ώστε το εξωτερικό
τελείωμα της τρύπας να είναι χαμηλότερο από
το εσωτερικό τελείωμα κατά 1cm (0.4") για να
διασφαλίσετε την κατάλληλη αποστράγγιση
νερού.
