HINWEIS ZUM LUFTSCHALTER
Wenn der maximale Strom des Klimageräts
mehr als 16 A beträgt, muss ein Luftschalter
oder ein Leckageschutzschalter mit
Schutzvorrichtung (separat erhältlich)
verwendet werden.
Wenn die maximale Stromstärke des
Klimageräts weniger als 16 A beträgt, muss das
Netzkabel des Klimageräts mit einem Stecker
versehen werden (separat erhältlich).

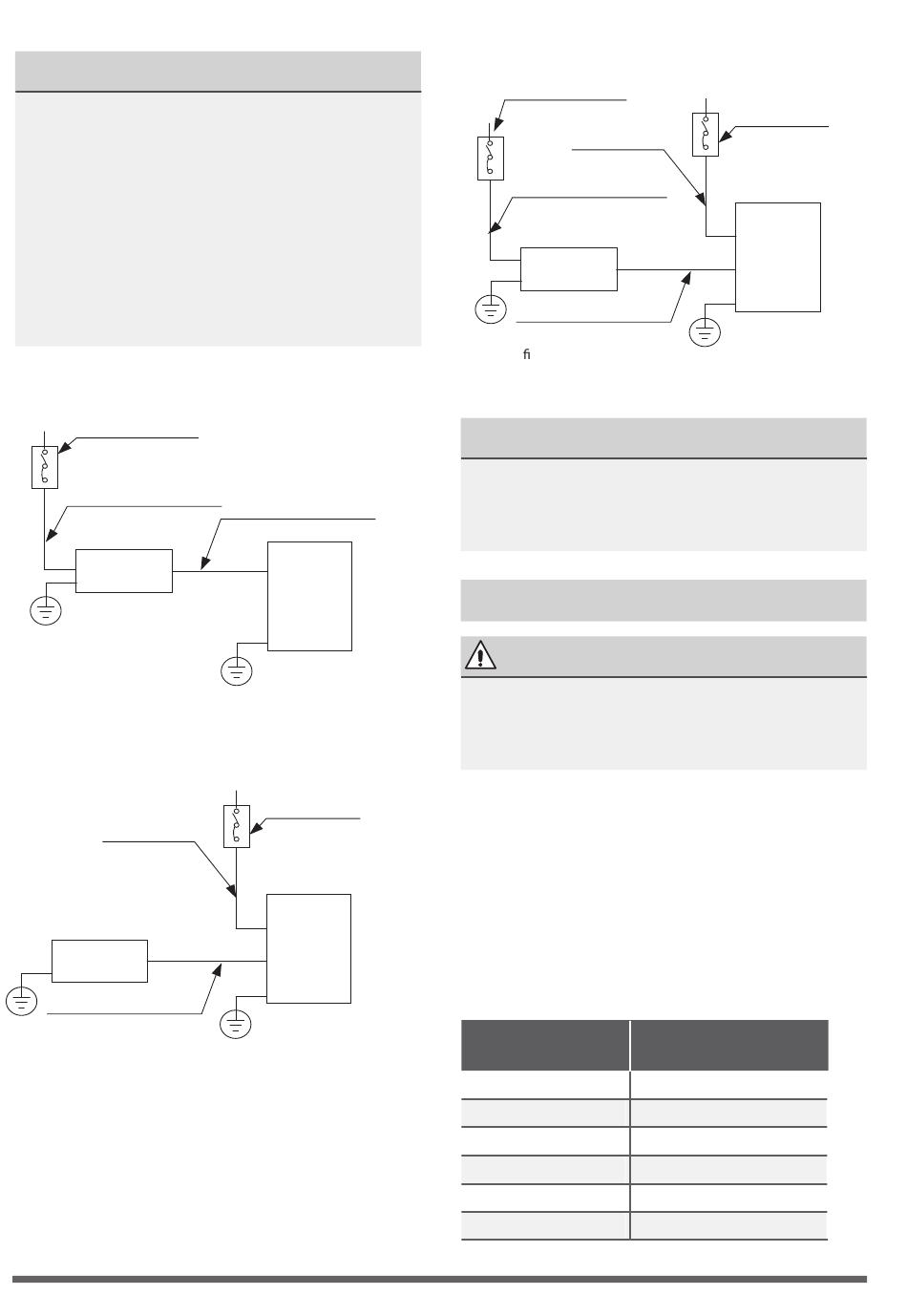

Luftschalter
(A)
(separat erhältlich)
Die Stromleitungen von
Außengerät
(B)
Innenraum-
Stromversorgungseinheit
Außengerät
Innen-Außen-
Wiederanschluss
(separat erhältlich)
Innen-Außen-Wiederanschluss
(separat erhältlich)
Innengerät
Luftschalter
(separat erhältlich)
Innengerät
(C)
Comutator de aer
(achizitionate separat)
Firele de alimentare ale
unitatii interioare
Firele de alimentare ale
unitatii exterioare
Unitate
exterioara
Interior-exterior
re conective
(achizitionate separat)
HINWEIS
Die Fotos dienen nur zur Veranschaulichung.
Ihre Kamera kann etwas anders aussehen.
Die tatsächliche Form ist maßgebend.
Außengerät. Verdrahtung
WARNUNG
Schalten Sie vor der Durchführung von
Elektro- oder Verdrahtungsarbeiten die
Hauptstromversorgung des Systems aus.
1. Bereiten Sie das Kabel für den Anschluss vor
a. Zunächst müssen Sie die richtige Kabelgröße
auswählen. Verwenden Sie unbedingt die
Kabel H07RN-F.
Minimale Querschnittsfläche von
Strom- und Signalkabeln (als Referenz)
Gerätespannung (A) Kabelquerschnitt (mm2)
> 3 and ≤ 6
> 6 and ≤ 10
> 10 and ≤ 16
> 16 and ≤ 25
> 25 and ≤ 32
> 32 and ≤ 40
Comutator de aer
(achizitionat
separat)
Unitate
interioara
0.75
1
1.5
2.5
4
6
