Instructiuni de conectare a tevilor de
agent frigorific

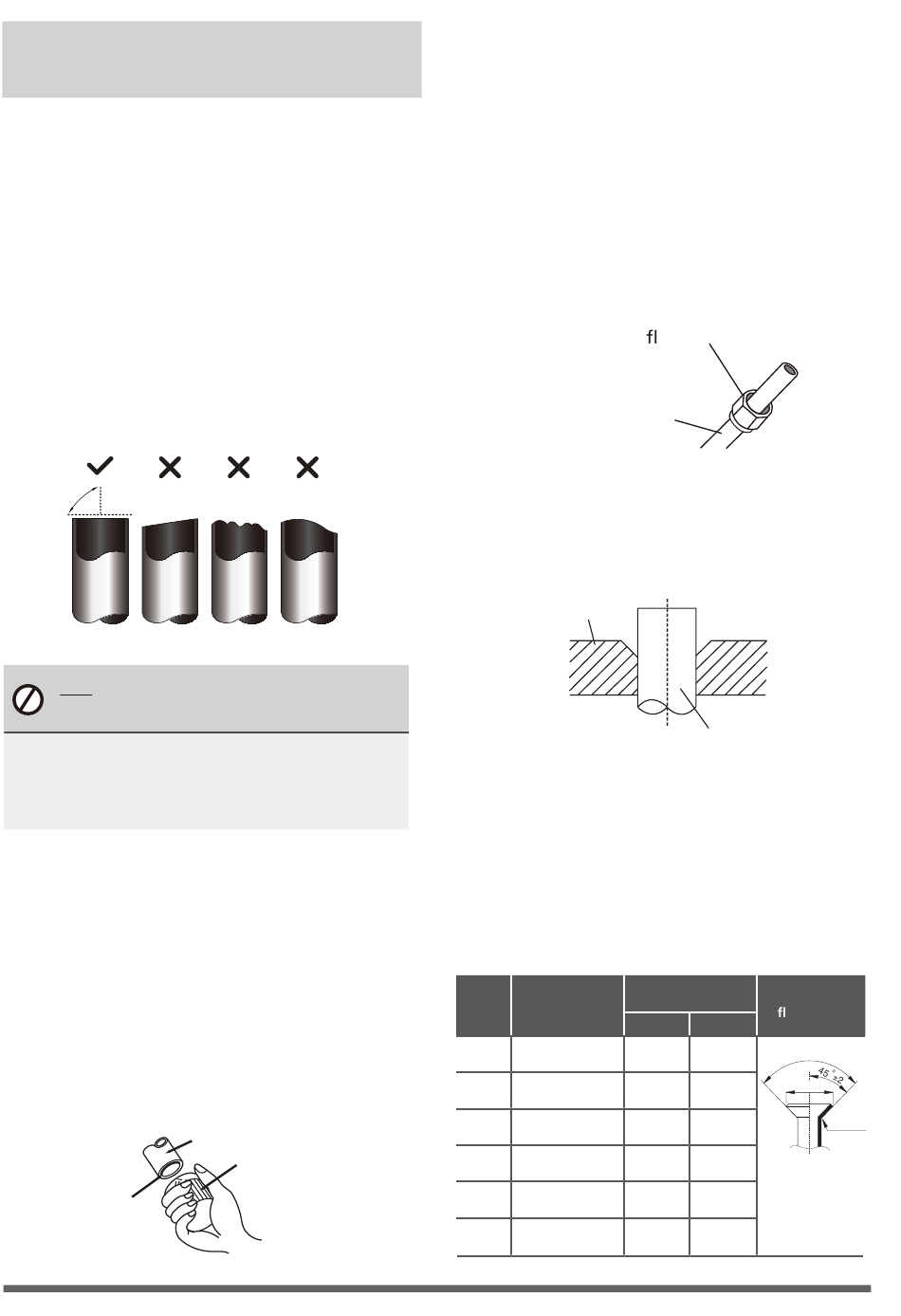

Pasul 1: Taiati tevile
Cand pregatiti tevile de agent frigorific, aveti
grija deosebita sa le taiati si sa le aprindeti
corespunzator. Acest lucru va asigura o operare
eficienta si va reduce la minimum necesitatea
intretinerii viitoare.
1. Masura distanta dintre unitatile interioare si
exterioare.
2. Folosind un taietor de teava, taiati teava putin
mai mult decat distanta masurata.
3. Asigurati-va ca teava este taiata la unghi de 90 °
90°
Oblic
NU DEFORMATI TUBUL IN
TIMPUL TAIERII
Aveti grija sa nu deteriorati, sau sa deformati
conducta in timpul taierii. Acest lucru va
reduce drastic eficienta incalzirii unitatii.
Pasul 2: indepartati bavurile
Bavurile pot afecta etansarea etansa a conexiunii
conductelor de agent frigorific. Trebuie sa fie
complet indepartate.
1. Tineti conducta intr-un unghi descendent
pentru a preveni caderea bavurilor in conducta.
2. Folosind un alezor sau un instrument de
debavurare, indepartati toate bavurile din
sectiunea taiata a tevii.
Punct jos
Stare Bruta
Teava
Alezor
Pasul 3: Piulite
Evacuarea corespunzatoare este esentiala pentru a
obtine etanseitatea.
1. Dupa indepartarea bavurilor din teava taiata,
sigilati capetele cu banda din PVC pentru a
preveni patrunderea materialelor straine in teava.
2. Inveliti conducta cu material izolant.
3. Asezati piulite la ambele capete ale tevii. Asigurati-
va ca sunt orientate in directia corecta, pentru ca
nu le puteti pune sau schimba directia dupa ce a
ars.
Piulita de acara
Teava de cupru
4. Indepartati banda din PVC de la capetele tevii
atunci cand sunteti gata sa efectuati opera de
evazare.
5. Clema se formeaza la capatul tevii. Capatul tevii
trebuie sa se extinda dincolo de forma de flacara.
Forma piulitei
6. Asezati instrumentul de evazare pe formular.
7. Rotiti manerul uneltei de evazare in sensul acelor
de ceasornic pana cand teava este complet
evazata. Evacuati conducta in conformitate cu
dimensiunile prezentate in tabel.
8. Indepartati instrumentul de evazare si forma de
evazare, apoi inspectati capatul tevii pentru fisuri
si chiar evazare.
EXTENSII DUPA FORMA PIULITEI
Mano-
Tightening
metru
pentru
torque
tevi
18-20 N.m
Ø 6.35
(183-204 kgf.cm)
25-26 N.m
Ø 9.52
(255-265 kgf.cm)
35-36 N.m
Ø 12.7
(357-367 kgf.cm)
45-47 N.m
Ø 16
(459-480 kgf.cm)
65-67 N.m
Ø 19
(663-683 kgf.cm)
75-85N.m
Ø 22
(765-867 kgf.cm)
Teava
Dimensiune piulita
Forma
(A) (unitate: mm/inch)
acara
Min. Max.
90 ° ± 4
8.4/0.33 8.7/0.34
13.2/0.52 13.5/0.53
16.2/0.64 16.5/0.65
19.2/0.76 19.7/0.78
23.2/0.91 23.7/0.93
26.4/1.04 26.9/1.06
ƒPagina 109
A
R0.4~0.8
„
