Operation -- Installation und Demontage des IFD

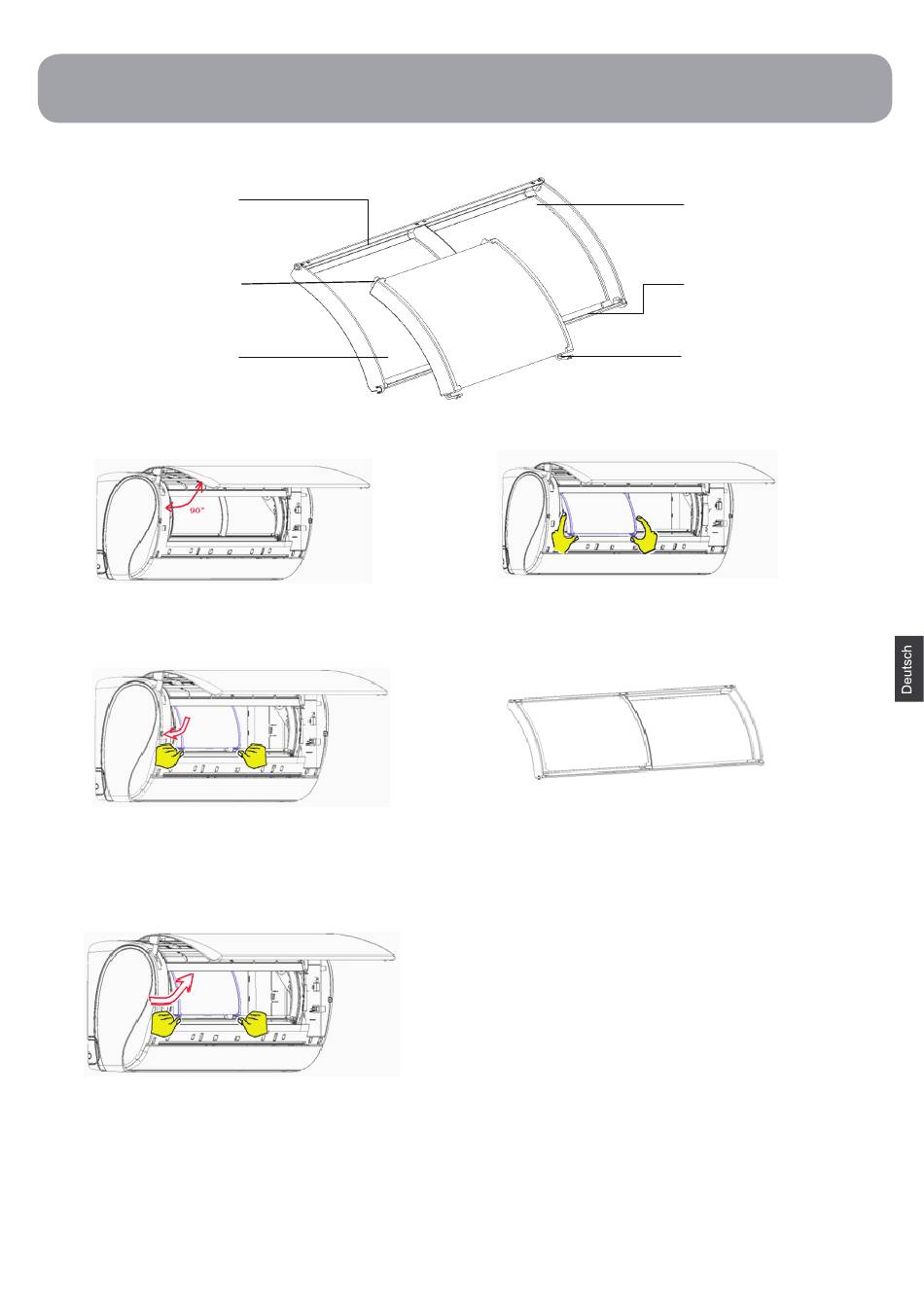

1. Kurze Einführung in den Mechanismus (die Abbildung ist die Skizze der Teile, bitte
beziehen Sie sich auf das reale Objekt)
Oberer
Halterungsschlitz
Obere Schnalle
Linker Montagerahmen

2. Installieren Sie das Filterelement

①
Ziehen Sie den Netzstecker des Klimagerätes,
und öffnen Sie die Abdeckung um ca. 90° nach
oben (die Abdeckung bleibt automatisch hängen).
③
Rasten Sie die untere Schnalle des Filterelements in
den unteren Halterungsschlitz ein und vergewissern
Sie sich, dass die Schnalle eingerastet ist.

3. Entfernen Sie das Filterelement

*
Hinweis:
Vor dem Ein- und Ausbau des Entstaubungsfilterelements sollte das Klimagerät den
Reinigungszustand verlassen und nach 5 Minuten abgeschaltet werden, um das Filterelement
auszutauschen.
Unterbrechen Sie nicht direkt die Stromzufuhr und tauschen Sie das Filterelement aus, wenn sich
das Klimagerät im Reinigungsprozess befindet.
Die Betriebsschritte des rechten Filterelements sind die gleichen wie die des linken Filterelements.
Die IFD-Filterelemente umfassen ein linkes und ein rechtes Element (L/R).
L
②
Rasten Sie die obere Schnalle des Filterelements
in den oberen Halterungsschlitz ein und
vergewissern Sie sich, dass sie festsitzt.
④
Installieren Sie das andere Filterelement im
rechten Rahmen gemäß den Arbeitsschritten
② und ③; Prüfen und stellen Sie sicher, dass
das Filterelement bündig mit der Bogenfläche
des Montagerahmens abschließt.
Drehen Sie die untere Schnalle des Filterelements mit
der Hand, damit die Schnalle aus dem Schlitz
herauskommt, drehen Sie sie in die in der Abbildung
gezeigte Richtung und ziehen Sie das Filterelement
heraus.
*
Rechter Montagerahmen
Unterer
Halterungsschlitz
3
Untere Schnalle
R
L
