b. Folosind decapanti de sarma, inlaturati
mantaua de cauciuc de la ambele capete
ale cablului de semnal pentru a dezvalui
aproximativ 15 cm (5.9") de sarma.
c. Indepartati izolatia de la capete.
d. Folosind un sertizor de sarma, retezati u-lugs
din radacina.
NOTA
Cand conectati firele, urmati cu strictete
schema de cablare din interiorul capacul
cutiei electrice.

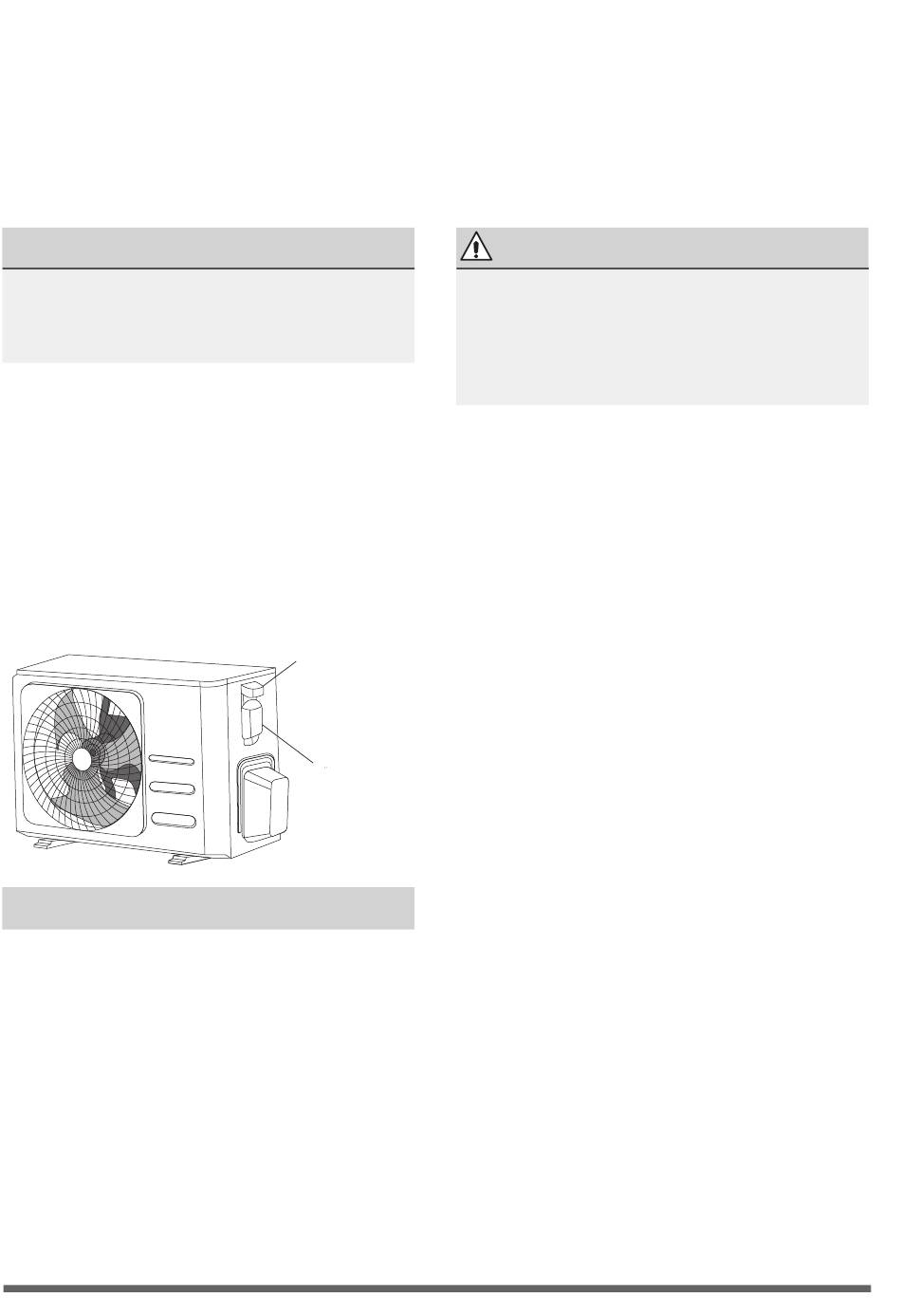

2. Scoateti capacul electric al unitatii exterioare.
3. Conectati u-lugs la terminal.
Potriviti culorile / etichetele firelor cu etichetele
de pe blocul de borne, insurubati ferm u-lugul
fiecarui fir la borna corespunzatoare.
4. Strangeti cablul cu clema.
5. Izolati firele neutilizate cu banda electrica.
Pastrati-le departe de orice parte electrica sau
metalica.
6. Reinstalati capacul cutiei de control electric.
Cablarea unitatii interioare
1. Pregatiti cablul pentru conectare
a. Folosind decapantele de sarma, indepartati
mantaua de cauciuc de la ambele capete
ale cablului de semnal pentru a dezvalui
aproximativ 15 cm (5.9 ") de sarma.
b. Indepartati izolatia de la capete.
c. Folosind un sertizor de sarma, retezati u-lugs
din radacina.
2. Desfaceti surubul de pe capacul cutiei de control
electric si scoateti capacul.
3.Conectati u-lugs la terminal.
• La conectarea firelor, va rugam sa urmati
• Circuitul agentului frigorific poate deveni
4. Strangeti cablul cu clema.
5. Reatasati capacul cutiei electrice.
Acoperis
Surub
Potriviti culorile / etichetele firelor cu etichetele
de pe blocul de borne, insurubati ferm u-lugul
fiecarui fir la borna corespunzatoare.
Consultati numarul de serie si schema de
cablare situata pe capacul cutiei de control
electric.
ATENTIE
schema de cablare.
foarte fierbinte. Pastrati cablul de
interconectare departe de tubul de cupru.
Cablul nu trebuie sa fie slabit sau tras de u-lugs.
