In aer liber
≈ 0,5 ~ 1cm
/ 0,2 ~ 0,4 inch

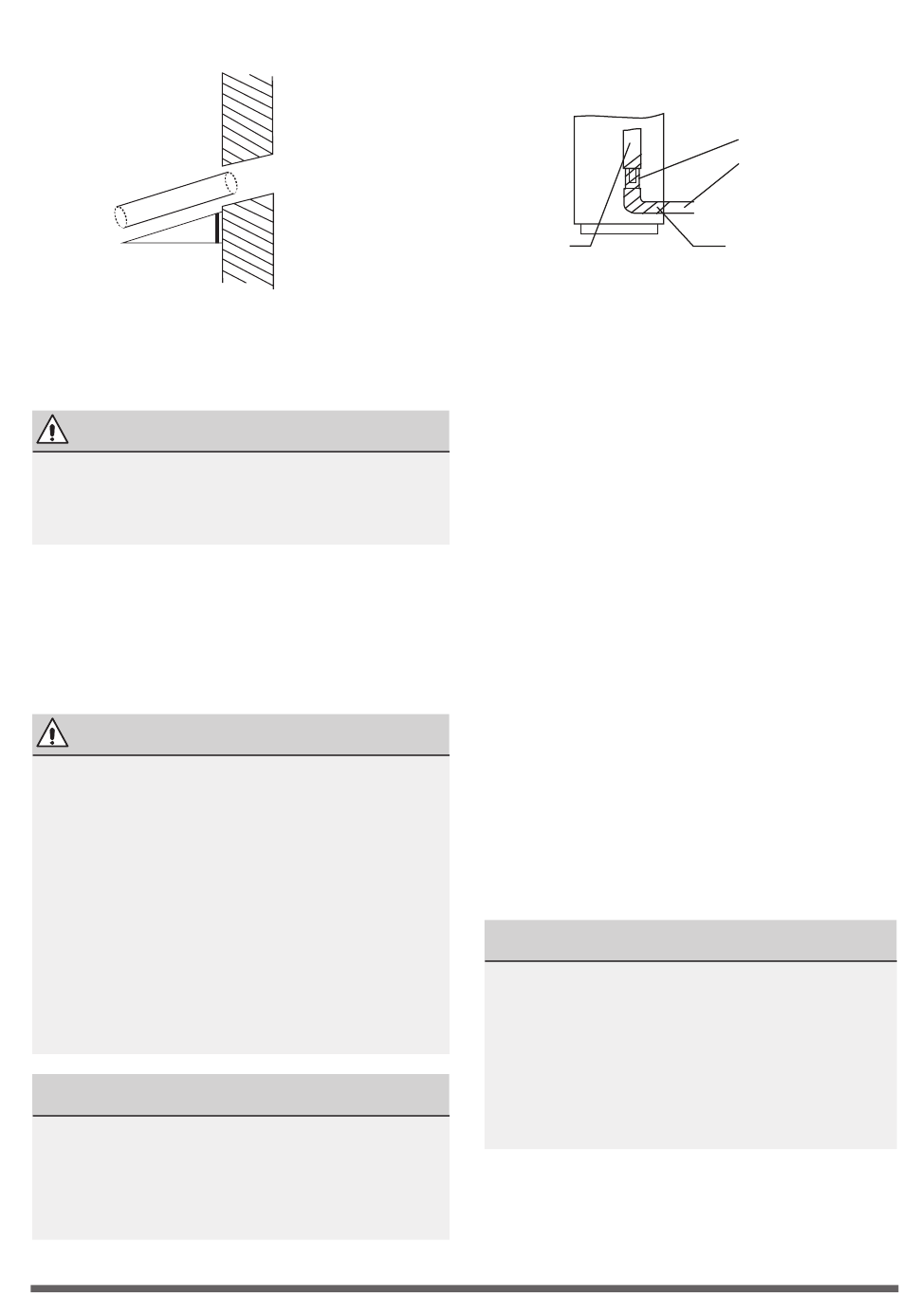

3. Asezati manseta de protectie in perete in
gaura. Acest lucru protejeaza marginile gaurii
si va va ajuta sa sigilati finalizarea procesului de
instalare.
ATENTIE
Cand gauriti orificiul peretelui, asigurati-va ca
evitati firele, instalatiile sanitare si alte elemente
sensibile.
Pasul 9: Conectati furtunul de scurgere
Conducta de scurgere este utilizata pentru
a scurge apa departe de unitate. Instalarea
necorespunzatoare poate cauza deteriorarea
unitatii si a bunurilor.
ATENTIE
• Izolati toate conductele pentru a preveni
condensul, care ar putea duce la deteriorarea
apei.
• Daca conducta de scurgere este indoita sau
instalata incorect, apa se poate scurge si poate
provoca o defectiune a comutatorului de nivel al
apei.
• In modul HEAT, unitatea exterioara va descarca
apa. Asigurati-va ca furtunul de scurgere este
plasat intr-o zona adecvata pentru a evita
deteriorarea si alunecarea apei din cauza apei
de scurgere ingheta.
NOTA PRIVIND CUMPARAREA TEVILOR
Aceasta instalatie necesita un tub din polietilena
(diametru exterior = 3,7-3,9cm, diametru
interior= 3,2cm), care poate fi obtinut de la
magazinul dvs. local sau de la dealerul dvs.
ƒPagina 104
„
Perete
Interior
Instalarea tubului de scurgere in interior
Scurgere
1. Asigurati-va ca conducta de scurgere este
conectata la partea exterioara in jos.
2. Teava de plastic dura din clorura de polivinil
(PVC) (diametru exterior 26 mm) vanduta pe
piata este potrivita pentru conducta moale de
scurgere atasata.
3. Va rugam sa conectati conducta de scurgere
moale cu conducta de scurgere, apoi fixati-o cu
banda; daca trebuie sa conectati conducta de
scurgere in interior, pentru a evita condensarea
cauzata de admisia de aer, trebuie sa acoperiti
conducta cu material termoizolant (polietilena
cu greutate specifica de 0,03, cel putin 9 mm
grosime) si utilizati banda de lipire pentru a o
fixa.
4. Dupa ce conducta de scurgere a fost conectata,
va rugam sa verificati daca apa se scurge eficient
din conducta si nu are scurgeri.
5. Agent frigorific: Teava si conducta de scurgere
ar trebui sa fie izolate termic pentru a evita
condensarea si scaderea apei.
6. Treceti furtunul de scurgere prin orificiul
peretelui. Asigurati-va ca apa se scurge intr-un
loc sigur, unde nu va provoca daune cauzate de
apa sau pericole de alunecare.
NOTA
Lesirea tevii de scurgere trebuie sa fie la cel
putin 5 cm (1,9 ") deasupra solului. Daca atinge
solul, unitatea se poate bloca si functiona
defectuos. Daca descarcati apa direct intr-o
canalizare, asigurati-va ca canalul de scurgere
are o conducta U sau S pentru a capta
mirosurile ce ar putea reveni in locuinta.
Adeziv
Conducta de
scurgere
Banda pentru
acoperirea conductei
