Pasul 4: Conectati conductele
Conectati mai intai conductele de cupru la
unitatea interioara, apoi conectati-le la unitatea
exterioara. Mai intai ar trebui sa conectati
conducta de joasa presiune, apoi conducta de
inalta presiune.

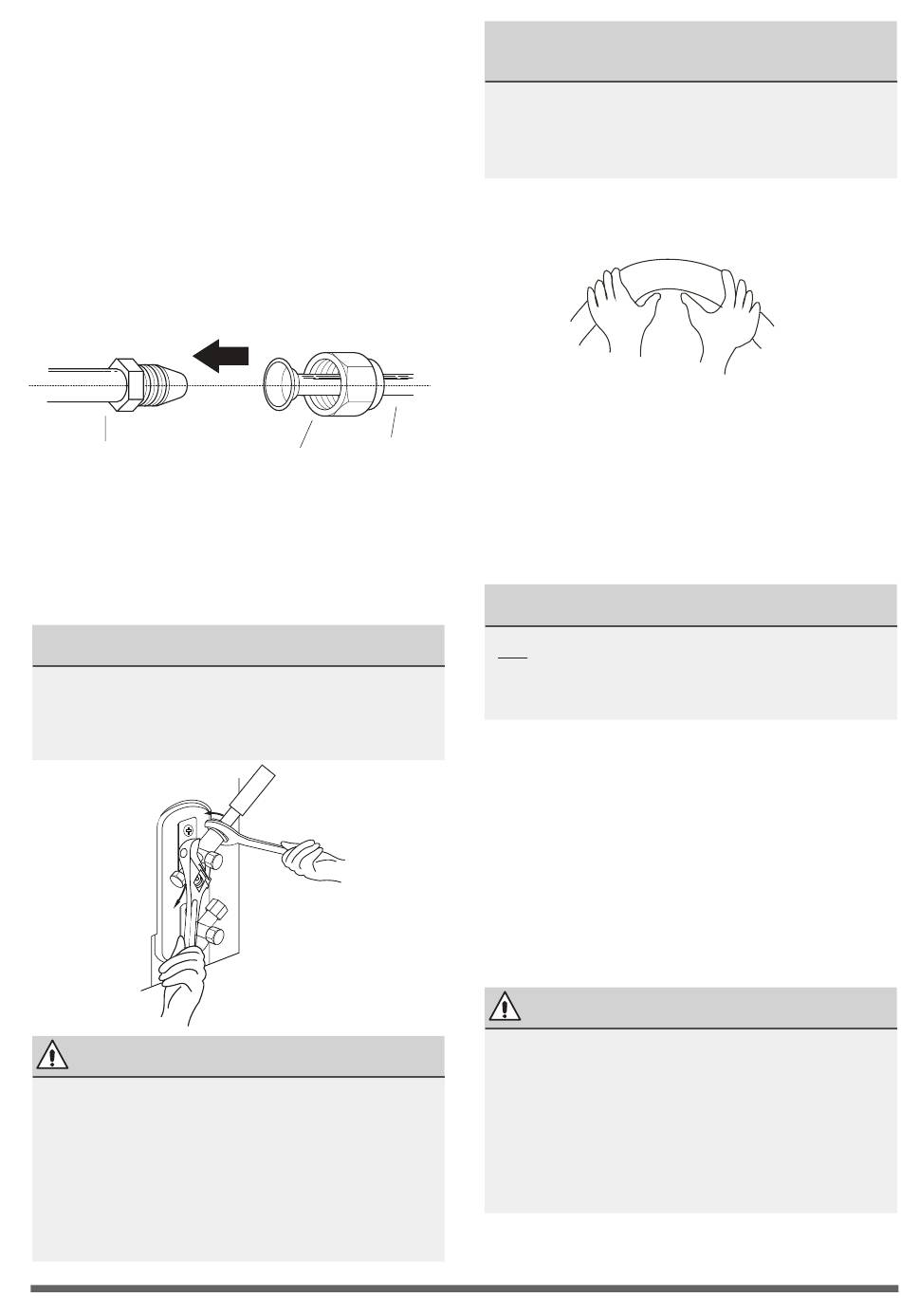

1. Cand conectati piulitele, aplicati un strat subtire
de ulei de refrigerare la capetele evazate ale
conductelor.
2. Aliniati centrul celor doua conducte pe care le
veti conecta.
Unitate interioara
3. Strangeti piulita cu flacara cat mai strans posibil.
4. Folosind o cheie, apucati piulita de unitate.
5. In timp ce strangeti ferm piulita, utilizati o
cheie dinamometrica pentru a strange piulita
conform valorilor cuplului din tabel.
NOTA
Utilizati atat o cheie dinamometrica, cat si o
cheie dinamometrica atunci cand conectati sau
deconectati conductele de la/la unitate
ATENTIE
• Asigurati-va ca infasurati izolatia in jurul
conductelor. Contactul direct cu conductele
goale poate duce la arsuri sau degeraturi.
• Asigurati-va ca conducta este conectata
corect.Strangerea excesiva poate deteriora
gura clopotului, iar strangerea excesiva
poate duce la scurgeri.
ƒPagina 110
„
Piulita Teava
NOTE PRIVIND RAZA MINIMA DE
CURBARE
Indoiti cu atentie tubulatura in mijloc conform
schemei de mai jos. NU indoiti tubulatura mai
mult de 90 ° sau mai mult de 3 ori.
Indoiti teava cu degetul mare
raza minima 10cm (3,9")
6. Dupa conectarea conductelor de cupru
la unitatea interioara, infasurati cablul de
alimentare, cablul de semnal si conductele
impreuna cu banda izolanta.
NOTA
NU impletiti cablurile cu alte fire. In timp
ce grupati aceste articole, nu impletiti si nu
traversati cablul de semnal cu niciun alt cablaj.
7. Infiletati aceasta conducta prin perete si
conectati-o la unitatea exterioara.
8. Izolati toate conductele, inclusiv supapele unitatii
exterioare.
9. Deschideti supapele de oprire ale unitatii
exterioare pentru a incepe fluxul agentului
frigorific intre unitatea interioara si cea
exterioara.
ATENTIE
Verificati pentru a va asigura ca nu exista
scurgeri de agent frigorific dupa finalizarea
lucrarilor de instalare.
Daca exista o scurgere de agent frigorific,
ventilati imediat zona si evacuati sistemul
(consultati sectiunea Evacuarea aerului din
acest manual).
