3. Ordnen Sie die Rohre so an, dass der
Ablaufschlauch unten, die Anschlussrohre in
der Mitte und die elektrische Verdrahtung oben
liegen.
4. Verwenden Sie Vinylband, um mit dem
Abkleben der Rohre zu beginnen. Beginnen
Sie mit dem Abkleben des unteren Endes des
Ablaufschlauchs und stellen Sie sicher, dass die
Anschlüsse sicher befestigt sind.

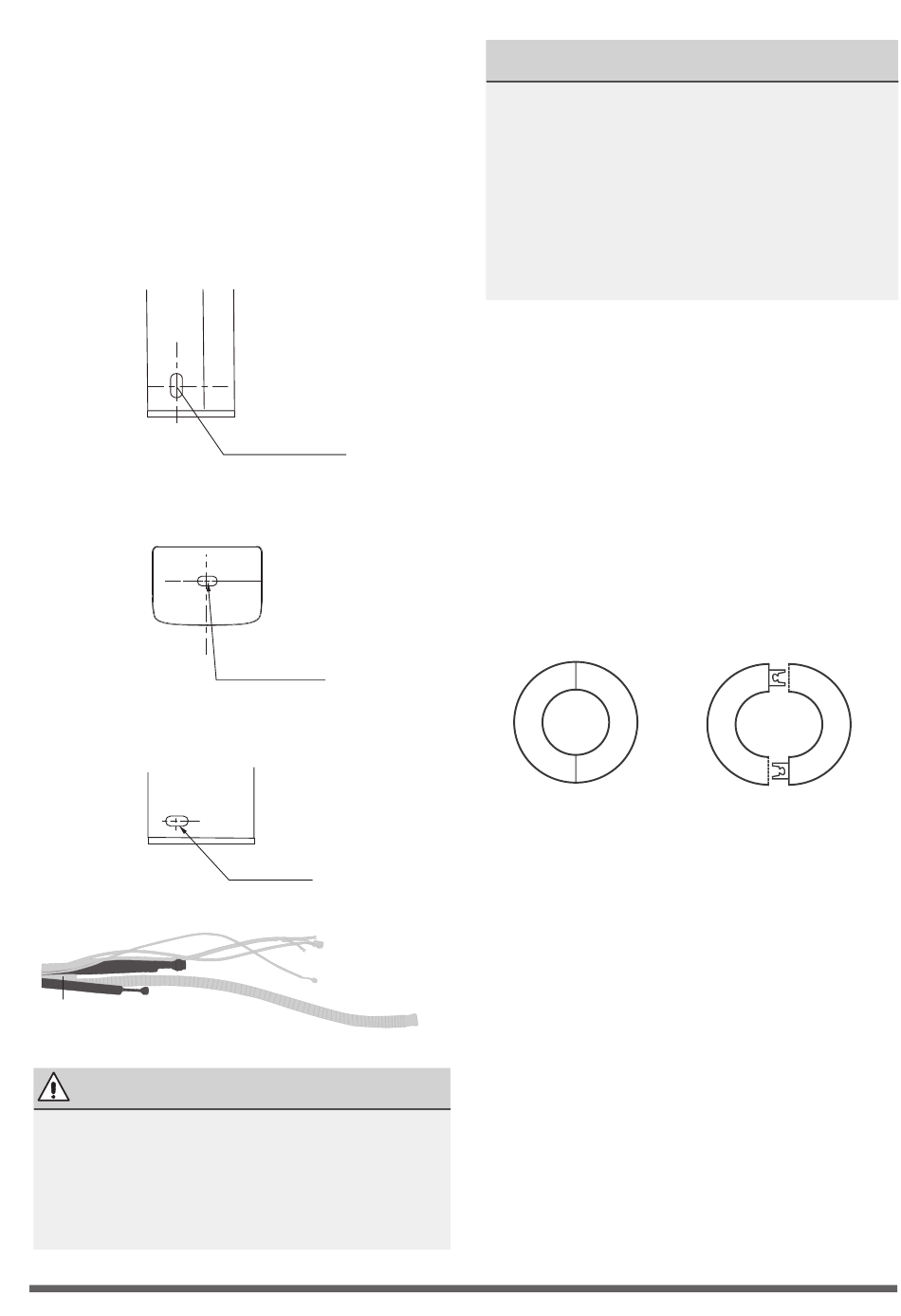

Rohr-/Drahtlochpositionen auf beiden Seiten
Position der Rohr-/Drahtbohrung am Boden
Position der Rohr-/Drahtöffnung auf der
Rückseite
Entwässerung
ACHTUNG
Die elektrische Verdrahtung, der Ablaufschlauch
und die Kältemittelleitung müssen den Anschluss
an einer geeigneten Stelle verlassen. Alle
Anschlüsse müssen miteinander verbunden,
gleichmäßig und ästhetisch angebracht sein.
ƒSeite 142
„
Agent frigorific /
scurgere Gaura
tevii φ67
Kühl-/Ablaufmittel
Rohrbohrung φ57,4
Kältemittel /
Abfluss Rohrloch
φ67
Elektrische
Verdrahtung der
Kältemittelleitung
HINWEIS
• Nur Modelle mit Lüftungsfunktion enthalten
Lüftungskanäle.
• Die Anzahl und Art der verwendeten
elektrischen Leitungen kann je nach Modell
variieren.
• Die Enden der Lüftungskanäle und der
elektrischen Kabel sind unterschiedlich, bitte
prüfen Sie dies sorgfältig, bevor Sie mit dem
Anschluss beginnen.
Schritt 7: Dichtungskitt auftragen und
Wandlochabdeckung installieren
1. Ordnen Sie die bereits angeschlossenen
Leitungen.
2. Tragen Sie die Dichtungsmasse gleichmäßig auf
die Spalten zwischen den Rohren und der Wand
auf und drücken Sie die Dichtungsmasse dann
fest an.
3. Ziehen Sie die Wandlochabdeckung auf.
Nach der festen Befestigung an den Rohren
schieben Sie es in das Loch in der Wand, um es
an der Wand zu befestigen und die Installation
abzuschließen.
Schritt 8: Bohren Sie die Wand für den
Anschluss Rohre
1. Bestimmen Sie die Position des Wandlochs am
Sockel Standort des Außengeräts.
2. Verwenden Sie einen 65 mm (2,5 ") Bohrer, um
eine Loch in der Wand. Stellen Sie sicher, dass
die Bohrung auf einen leichten Winkel nach
unten, so dass das Ende des der Bohrung ist
kleiner als das äußere Ende der Bohrung. das
innere Ende um ca. 1 cm (0,4 "). Diese sorgt
für einen ordnungsgemäßen Wasserabfluss.
Ort die Wandschutzhülse in die Bohrung.
Diese Dies schützt die Kanten der Bohrung
und hilft, die besiegeln Sie den Abschluss des
Installationsvorgangs.
