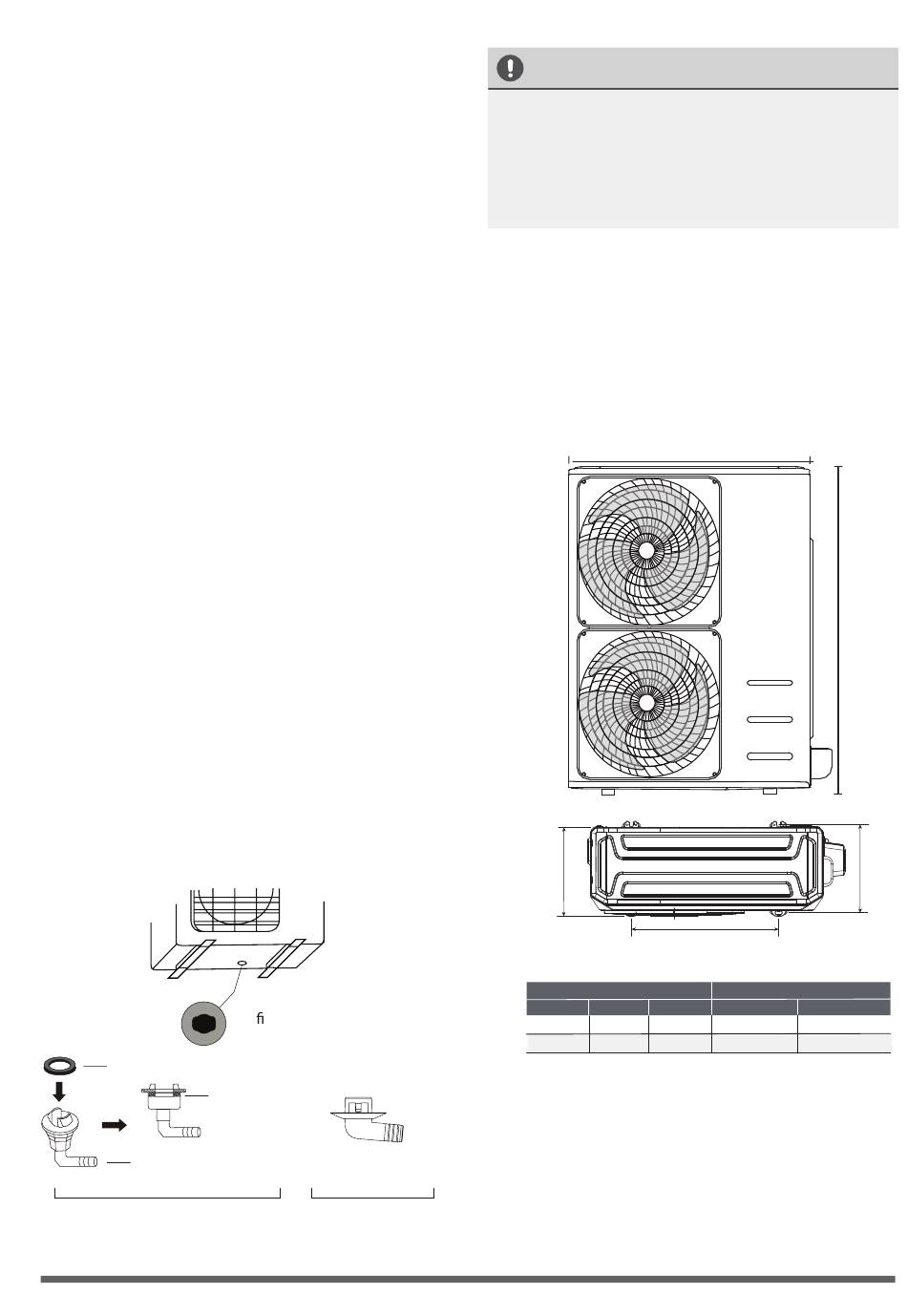

Pasul 2: Instalati imbinarea de scurgere
(numai pompa de caldura)
Inainte de a insuruba unitatea exterioara in
pozitie, trebuie sa instalati imbinarea de scurgere
in partea de jos a unitatii.
Retineti ca exista doua tipuri diferite de imbinari
de scurgere in functie de tipul unitatii exterioare.
Daca imbinarea de scurgere vine cu o
garnitura de cauciuc (vezi Fig. A ), sau
urmatoarele instructiuni:
1. Montati garnitura de cauciuc pe capatul
imbinarii de scurgere care se va conecta la
unitatea exterioara.
2. Introduceti imbinarea de scurgere in orificiul din
baza tavii unitatii.
3. Rotiti imbinarea de scurgere la 90 ° pana cand
se fixeaza in pozitie cu fata spre partea din fata
a unitatii.
4. Conectati o extensie a furtunului de scurgere
(nu este inclusa) la imbinarea de scurgere
pentru a redirectiona apa din unitate in timpul
incalzirii.
Daca imbinarea de scurgere nu vine cu
cauciuc (vezi Fig. B), procedati in felul urmator:
1. Introduceti imbinarea de scurgere in orificiul din
tava de baza a unitatii si imbinarea de scurgere
va face clic.
2. Conectati o extensie a furtunului de scurgere
(nu este inclusa) la imbinarea de scurgere
pentru a redirectiona apa din unitate in timpul
incalzirii.
Sigiliu
Articulatia de scurgere
(A)
ƒPagina 106
„
Ori ciul panoului
de baza al unitatii
Sigiliu
(B)
IN CLIMATE RECI
In climate reci, asigurati-va ca furtunul de
scurgere este cat mai vertical posibil pentru
a asigura scurgerea rapida a apei. Daca apa
se scurge prea incet, aceasta poate ingheta
furtunul si poate inunda unitatea.
Pasul 3: Ancorati unitatea exterioara
Dimensiunile de montare variaza in functie de
diferitele unitati exterioare.
Diametrul capului surubului de fixare trebuie sa
fie mai mare de 12 mm.
D
Unitate exterioara (mm)
L I
952 1333
900 1170
W
A
Montare (mm)
A B
D
415 634 404
350 590 378
H
B
