Εξωτερικός χώρος
≈ 0,5 ~ 1cm
/ 0,2 ~ 0,4 inch
3. Τοποθετήστε το προστατευτικό κάλυμμα πάνω
από τη τρύπα. Αυτό προστατεύει τις γωνίες της
οπής και θα βοηθήσει στη κάλυψή της όταν
τελειώσετε τη διαδικασία εγκατάστασης.
ΠΡΟΣΟΧΗ
Όταν ανοίγετε την οπή στον τοίχο, βεβαιωθείτε
ότι αποφεύγετε καλώδια, υδραυλικούς
αγωγούς ή άλλα ευαίσθητα εξαρτήματα.
Βήμα 9: Συνδέστε τον αγωγό αποστράγγισης
Ο αγωγός αποστράγγισης χρησιμοποιείται για
τη να απομακρύνει νερό συμπύκνωσης από
την μονάδα. Λάθος εγκατάσταση μπορεί να
προκαλέσει ζημιά στην μονάδα και τον χώρο.
ΠΡΟΣΟΧΗ
• Μονώστε όλες τις σωληνώσεις για αποφυγή
συμπυκνωμάτων, που μπορεί να προκαλέσουν
ζημιά.
• Στην περίπτωση που η σωλήνωση είναι
τσακισμένη ή λάθος τοποθετημένη, μπορεί να
υπάρξει διαρροή νερού.
• Σε λειτουργία θέρμανσης, η εξωτερική
μονάδα θα παράγει νερό από συμπυκνώματα.
Βεβαιωθείτε ότι ο αγωγός αποστράγγισης
είναι τοποθετημένος σωστά και σε κατάλληλο
χώρο για αποφυγή ζημιάς ή ατυχήματος λόγω
παγωμένου νερού αποστράγγισης.
• ΜΗΝ τραβάτε την σωλήνα καθώς μπορεί να
αποσυνδεθεί από την μονάδα.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΑΓΟΡΑ ΣΩΛΗΝΩΣΕΩΝ
Για την εγκατάσταση απαιτείται σωλήνα
πολυαιθυλένιου (εξωτερικής διαμέτρου 3.7-
3.9cm, εσωτερικής διαμέτρου 3.2cm), που
μπορείτε να προμηθευτείτε από το τοπικό
εμπόριο.

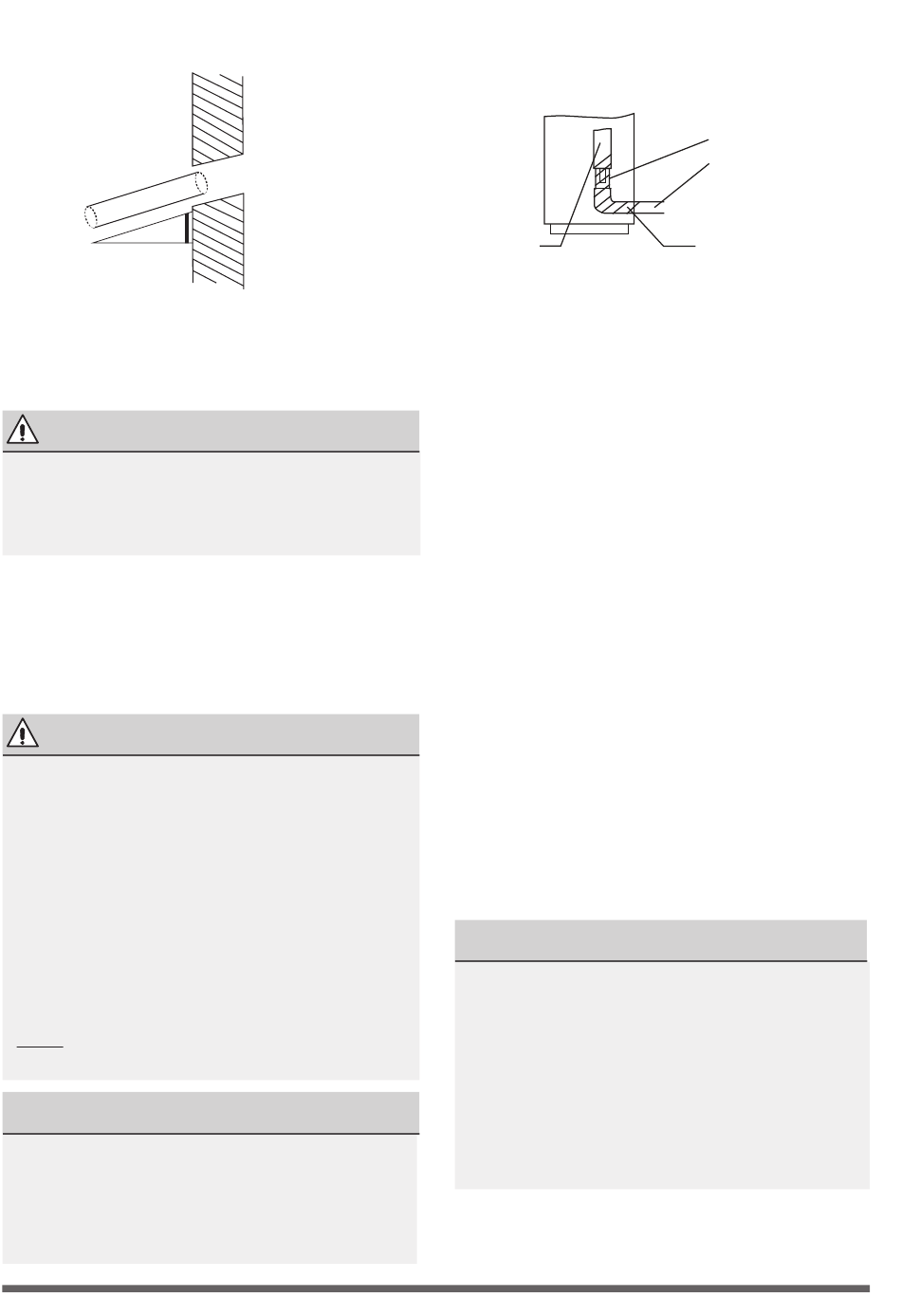

Τοίχος
Εσωτερικός χώρος
Σύνδεση του αγωγού αποστράγγισης στης
εσωτερική μονάδα.
Αγωγός αποστράγγισης
1. Σιγουρευτείτε ότι ο αγωγός αποστράγγισης
είναι συνδεδεμένος με την εξωτερική μονάδα σε
κάθετη προς τα κάτω φορά.
2. Σωλήνες σκληροί PVC εμπορίου (εξωτερικής
διαμέτρου 26mm) είναι κατάλληλοι για
να προσαρμοστούν επάνω στον αγωγό
αποστράγγισης.
3. Τοποθετήστε τον αγωγό αποστράγγισης εντός
του καλύμματος και ασφαλίστε τα με ταινία.
Στην περίπτωση σύνδεσης του αγωγού με την
εσωτερική μονάδα, για αποφυγή δημιουργίας
συμπυκνωμάτων, μονώστε τον αγωγό με
θερμομόνωση (παράδειγμα πολυαιθυλένιο με
ειδική βαρύτητα 0.03 και πάχος τουλάχιστον
9mm) και χρησιμοποιείστε κόλλα για να
ασφαλίσετε την θέση του.
4. Μετά την εγκατάσταση του αγωγού
αποστράγγισης ελέγξτε αν υπάρχουν τυχόν
διαρροές και αν η ροή του νερού είναι
απροβλημάτιστη.
5. Οι ψυκτικές σωληνώσεις και ο αγωγός
αποστράγγισης πρέπει να είναι μονωμένοι για
αποφυγή σταξίματος συμπυκνωμάτων.
6. Περάστε τον αγωγό αποστράγγισης μέσα από
την οπή του τοίχου. Σιγουρευτείτε ότι το νερό
ρέει προς ασφαλή χώρο και δεν μπορεί να
προκαλέσει ζημιά ή κίνδυνο ατυχήματος.
Σημείωση
Ο αγωγός αποστράγγισης θα πρέπει να
απέχει τουλάχιστον 5cm από το δάπεδο. Αν
ακουμπάει στο δάπεδο, η μονάδα μπορεί να
φράξει και να προκαλέσει δυσλειτουργία.
Στην περίπτωση σύνδεσης απευθείας με
αποχέτευση, βεβαιωθείτε ότι η αποχέτευση
έχει τουλάχιστον μια διάταξη S ή U για να
σταματάει οσμές από το να εισέρχονται στον
χώρο.
κόλλα
Αγωγός
αποστράγγισης
κάλυμα αγωγού
