Betrieb
Sensoren und elektrische Komponenten
Motorbauteile

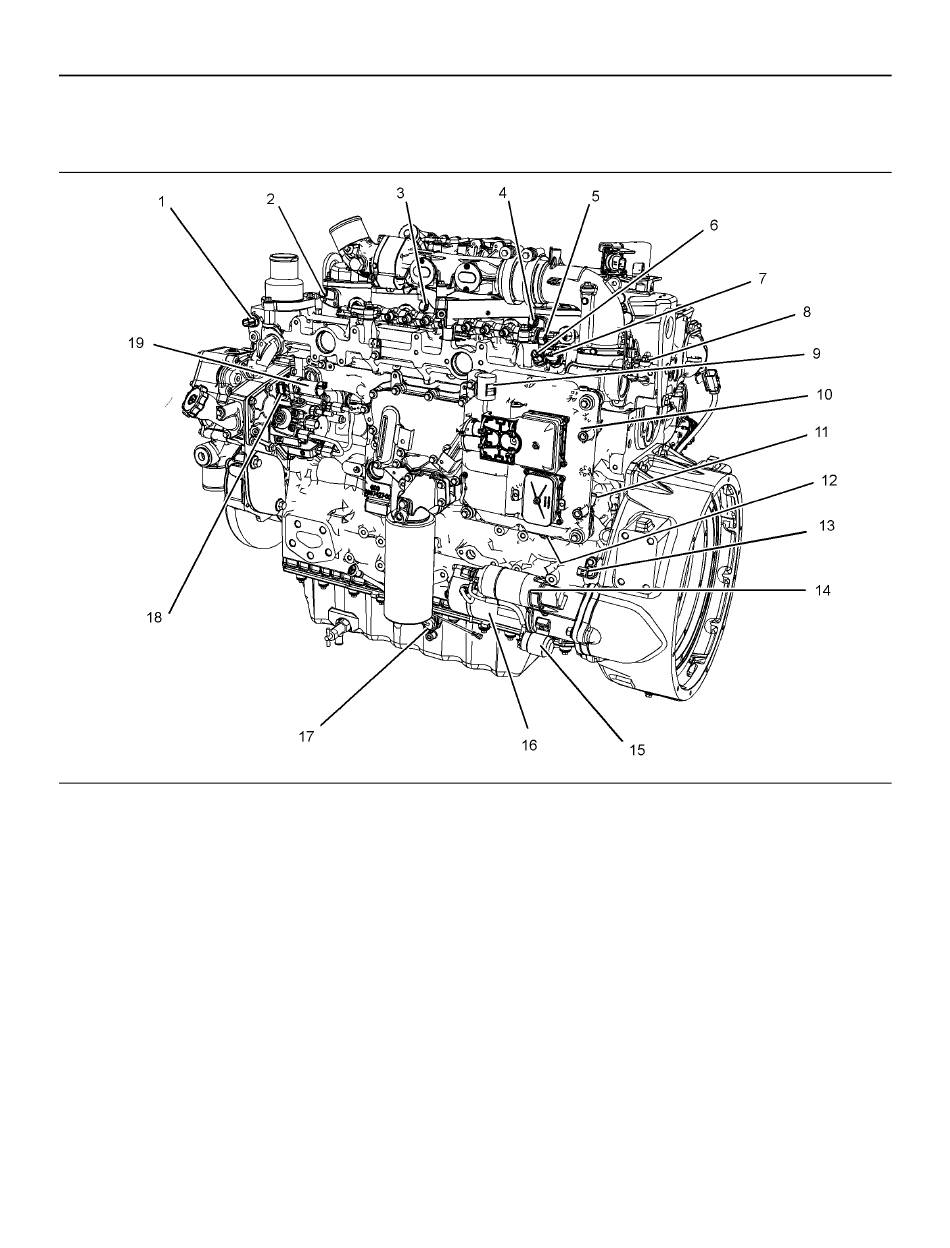

Abbildung 41
Typische Ausführung
(1) Kühlmitteltemperatursensor
(2) Injektorstecker für Injektoren Nummer
eins und zwei
(3) Injektorstecker für Injektoren Nummer
drei und vier
(4) Injektorstecker für Injektoren Nummer
fünf und sechs
(5) Kraftstoffdrucksensor
(6) Ansaugkrümmer-Lufttemperatursensor
(7) Ansaugkrümmer-Luftdrucksensor
(8) Glühkerzenanschluss
(9) Diagnosestecker
(10) Elektroniksteuergerät
(11) Atmosphärendrucksensor
(Luftdrucksensor)
(12) Öldrucksensor
(13) Primärer Drehzahl-/
Zündzeitpunktsensor
SGBU8732-07
(14) Startersolenoid
(15) Starterrelais
(16) Anlassermotor
(17) Ölstandschalter
(18) Kraftstofftemperatursensor
(19) Magnetspule für die Hochdruck-
Kraftstoffförderpumpe
g03389319
