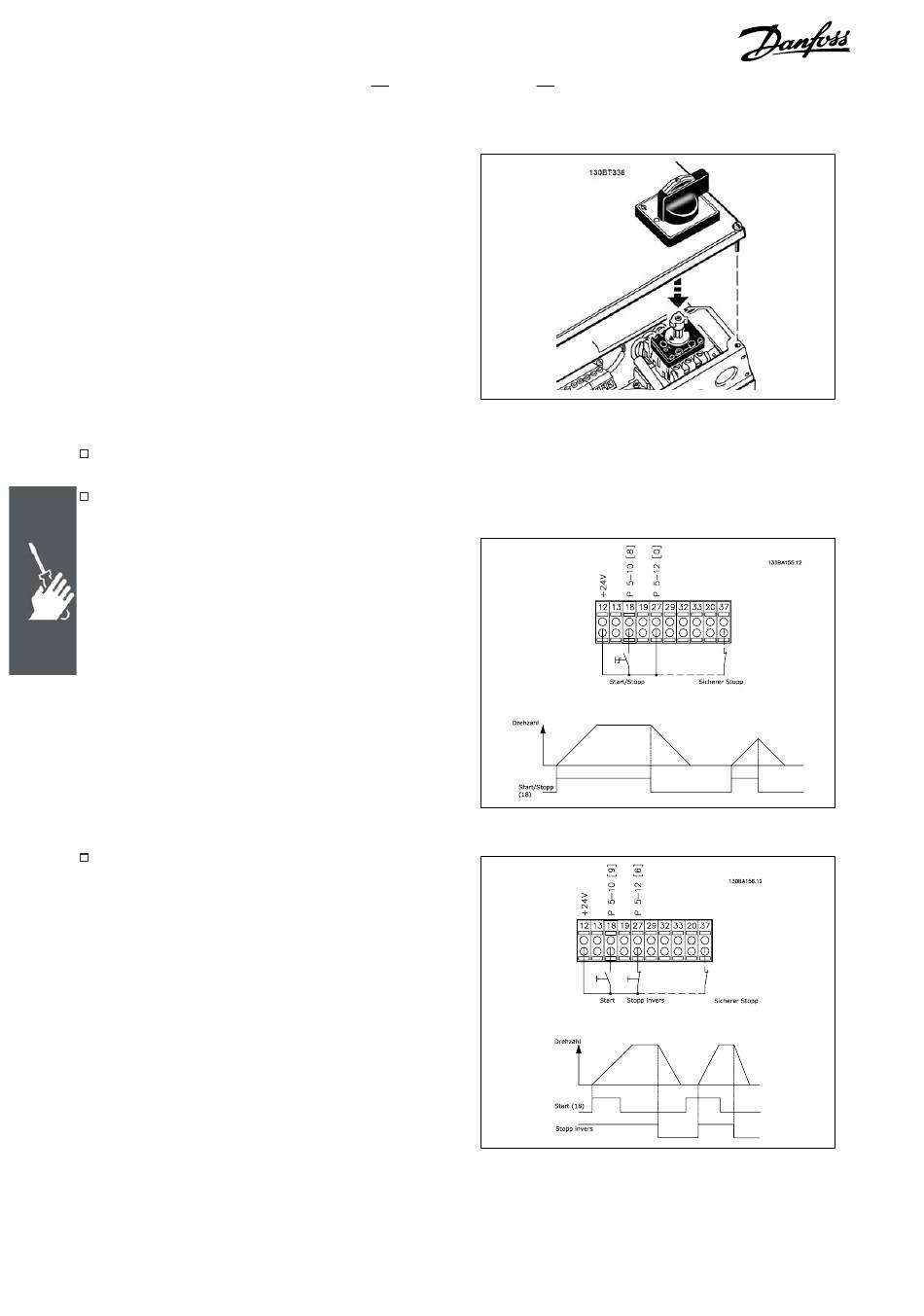

Zusammenbau von IP55 / NEMA Typ 12 (A5-Gehäuse) mit Netztrennschalter
Der Netztrennschalter befindet sich links auf den
B1-, B2-, C1- und C2-Gehäusen. Auf A5-Gehäu-
sen befindet sich der Netztrennschalter rechts.

Anschlussbeispiele

Start/Stopp

Klemme 18 = Par. 5-10 [8] Start
Klemme 27 = Par. 5-12 [0] Ohne Funktion (Stan-
dardeinstellung Motorfreilauf (inv.))
Klemme 37 = Sicherer Stopp (nur FC 302 und FC
301 mit A1-Gehäuse)

Pulsstart/Stopp

Klemme 18 = Par. 5-10 [9] Puls-Start
Klemme 27= Par. 5-12 [6] Stopp (invers)
Klemme 37 = Sicherer Stopp (nur FC 302 und FC
301 mit A1-Gehäuse)
28
Installieren
