1.6 Motorstart
Zum Starten des Motors die Taste [START] drücken. Die Motordrehzahl in Par. 003
einstellen.
Prüfen, ob die Motorwelle nach rechts dreht. Ist dies nicht der Fall, zwei Phasen des Motorkabels
vertauschen.
Zum Stoppen des Motors die Taste [STOP/RESET] drücken.
Um zum Anzeigemodus zurückzukehren, die Taste [QUICK MENU] drücken.
Die Tasten [QUICK MENU] und [+] müssen gleichzeitig gedrückt werden, um Zugang zu allen
Parametern zu erhalten.

1.7 Anschlussbeispiele

Weitere Beispiele finden Sie im Produkthandbuch (MG.27.Ax.yy).

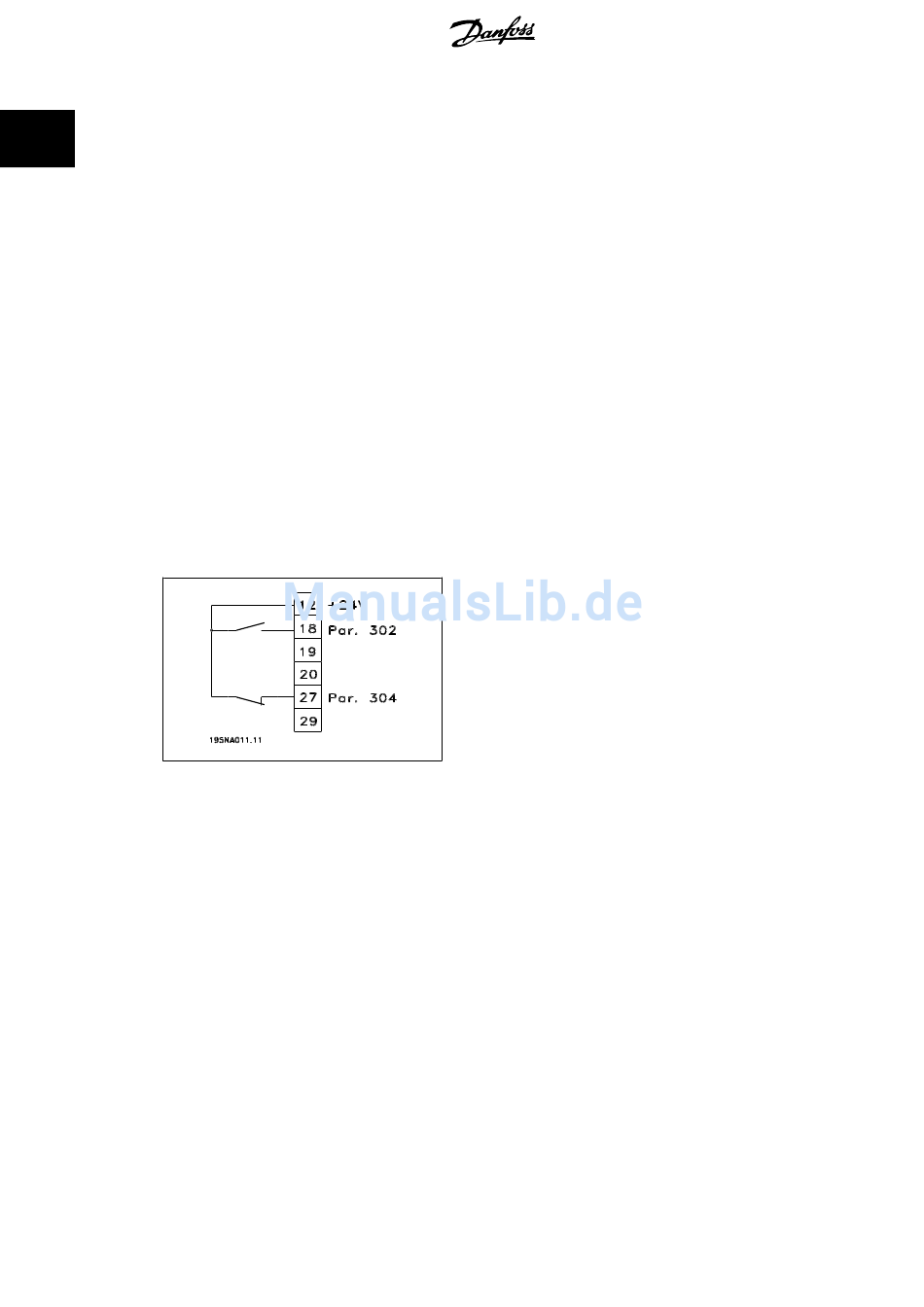

1.7.1 Start/Stopp 3:
Start/Stopp mit Klemme 18 und Motorfreilauf-
stopp mit Klemme 27.
Für präzisen Start/Stopp werden die folgen-
den Einstellungen verwendet:
22
Par. 302 Digitaleingang = Start
Digitaleingang Motorfrei-
Par. 304 =
laufstopp invers
[2]
Digitaleingang
Par. 302 =
Start/Stopp
[27]
Digitaleingang Motorfrei-
Par. 304 =
laufstopp invers [2]
